调平调节器（外螺纹） - 带内六角孔

Leveling Adjuster with Socket Head

FUM-A0-U

安全注意事项

符号RoHS指令

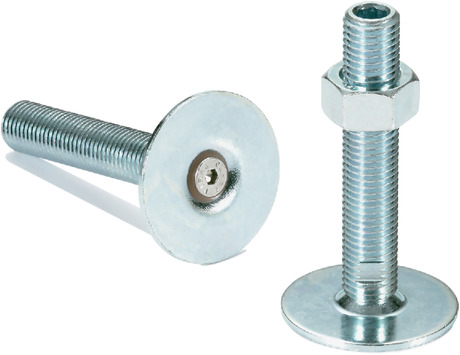

FUM-A0-U调平调节器（外螺纹） - 带内六角孔

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

FUM-A0-U调平调节器（外螺纹） - 带内六角孔寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 sw1 sw2 L1 B 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUM-40-M16-75-A0-U 无 40 M16 2 75 17 2 12 - - 8 7000 153 CAD 请求报价
FUM-40-M16-100-A0-U 无 40 M16 2 100 17 2 12 - - 8 7000 192 CAD 请求报价
FUM-40-M16-125-A0-U 无 40 M16 2 125 17 2 12 - - 8 7000 215 CAD 请求报价
FUM-40-M16-150-A0-U 无 40 M16 2 150 17 2 12 - - 8 7000 253 CAD 请求报价
FUM-40-M16-200-A0-U 无 40 M16 2 200 17 2 12 - - 8 7000 320 CAD 请求报价
FUM-50-M16-75-A0-U 无 50 M16 2 75 17 2.5 12 - - 8 8000 176 CAD 请求报价
FUM-50-M16-100-A0-U 无 50 M16 2 100 17 2.5 12 - - 8 8000 205 CAD 请求报价
FUM-50-M16-125-A0-U 无 50 M16 2 125 17 2.5 12 - - 8 8000 243 CAD 请求报价
FUM-50-M16-150-A0-U 无 50 M16 2 150 17 2.5 12 - - 8 8000 268 CAD 请求报价
FUM-50-M16-200-A0-U 无 50 M16 2 200 17 2.5 12 - - 8 8000 331 CAD 请求报价
FUM-60-M16-75-A0-U 无 60 M16 2 75 17 2.5 12 - - 8 10000 192 CAD 请求报价
FUM-60-M16-100-A0-U 无 60 M16 2 100 17 2.5 12 - - 8 10000 224 CAD 请求报价
FUM-60-M16-125-A0-U 无 60 M16 2 125 17 2.5 12 - - 8 10000 259 CAD 请求报价
FUM-60-M16-150-A0-U 无 60 M16 2 150 17 2.5 12 - - 8 10000 283 CAD 请求报价
FUM-60-M16-200-A0-U 无 60 M16 2 200 17 2.5 12 - - 8 10000 348 CAD 请求报价
FUM-80-M16-75-A0-U 无 80 M16 2 75 18 3 12 - - 8 12000 220 CAD 请求报价
FUM-80-M16-100-A0-U 无 80 M16 2 100 18 3 12 - - 8 12000 270 CAD 请求报价
FUM-80-M16-125-A0-U 无 80 M16 2 125 18 3 12 - - 8 12000 300 CAD 请求报价
FUM-80-M16-150-A0-U 无 80 M16 2 150 18 3 12 - - 8 12000 320 CAD 请求报价
FUM-80-M16-200-A0-U 无 80 M16 2 200 18 3 12 - - 8 12000 414 CAD 请求报价
FUM-80-M20-75-A0-U 无 80 M20 2.5 75 19 3 15 - - 10 16000 347 CAD 请求报价
FUM-80-M20-100-A0-U 无 80 M20 2.5 100 19 3 15 - - 10 16000 397 CAD 请求报价
FUM-80-M20-125-A0-U 无 80 M20 2.5 125 19 3 15 - - 10 16000 450 CAD 请求报价
FUM-80-M20-150-A0-U 无 80 M20 2.5 150 19 3 15 - - 10 16000 494 CAD 请求报价
FUM-80-M20-200-A0-U 无 80 M20 2.5 200 19 3 15 - - 10 16000 595 CAD 请求报价
FUM-80-M24-100-A0-U 无 80 M24 3 100 22 3 19 - - 12 16000 542 CAD 请求报价
FUM-80-M24-125-A0-U 无 80 M24 3 125 22 3 19 - - 12 16000 612 CAD 请求报价
FUM-80-M24-150-A0-U 无 80 M24 3 150 22 3 19 - - 12 16000 685 CAD 请求报价
FUM-80-M24-200-A0-U 无 80 M24 3 200 22 3 19 - - 12 16000 820 CAD 请求报价
FUM-40-M16-75-A0-UK 有 40 M16 2 75 17 2 12 24 14.8 8 7000 182 CAD 请求报价
FUM-40-M16-100-A0-UK 有 40 M16 2 100 17 2 12 24 14.8 8 7000 221 CAD 请求报价
FUM-40-M16-125-A0-UK 有 40 M16 2 125 17 2 12 24 14.8 8 7000 244 CAD 请求报价
FUM-40-M16-150-A0-UK 有 40 M16 2 150 17 2 12 24 14.8 8 7000 282 CAD 请求报价
FUM-40-M16-200-A0-UK 有 40 M16 2 200 17 2 12 24 14.8 8 7000 349 CAD 请求报价
FUM-50-M16-75-A0-UK 有 50 M16 2 75 17 2.5 12 24 14.8 8 8000 205 CAD 请求报价
FUM-50-M16-100-A0-UK 有 50 M16 2 100 17 2.5 12 24 14.8 8 8000 234 CAD 请求报价
FUM-50-M16-125-A0-UK 有 50 M16 2 125 17 2.5 12 24 14.8 8 8000 272 CAD 请求报价
FUM-50-M16-150-A0-UK 有 50 M16 2 150 17 2.5 12 24 14.8 8 8000 297 CAD 请求报价
FUM-50-M16-200-A0-UK 有 50 M16 2 200 17 2.5 12 24 14.8 8 8000 360 CAD 请求报价
FUM-60-M16-75-A0-UK 有 60 M16 2 75 17 2.5 12 24 14.8 8 10000 221 CAD 请求报价
FUM-60-M16-100-A0-UK 有 60 M16 2 100 17 2.5 12 24 14.8 8 10000 253 CAD 请求报价
FUM-60-M16-125-A0-UK 有 60 M16 2 125 17 2.5 12 24 14.8 8 10000 288 CAD 请求报价
FUM-60-M16-150-A0-UK 有 60 M16 2 150 17 2.5 12 24 14.8 8 10000 312 CAD 请求报价
FUM-60-M16-200-A0-UK 有 60 M16 2 200 17 2.5 12 24 14.8 8 10000 377 CAD 请求报价
FUM-80-M16-75-A0-UK 有 80 M16 2 75 18 3 12 24 14.8 8 12000 249 CAD 请求报价
FUM-80-M16-100-A0-UK 有 80 M16 2 100 18 3 12 24 14.8 8 12000 299 CAD 请求报价
FUM-80-M16-125-A0-UK 有 80 M16 2 125 18 3 12 24 14.8 8 12000 329 CAD 请求报价
FUM-80-M16-150-A0-UK 有 80 M16 2 150 18 3 12 24 14.8 8 12000 349 CAD 请求报价
FUM-80-M16-200-A0-UK 有 80 M16 2 200 18 3 12 24 14.8 8 12000 443 CAD 请求报价
FUM-80-M20-75-A0-UK 有 80 M20 2.5 75 19 3 15 30 18 10 16000 399 CAD 请求报价
FUM-80-M20-100-A0-UK 有 80 M20 2.5 100 19 3 15 30 18 10 16000 449 CAD 请求报价
FUM-80-M20-125-A0-UK 有 80 M20 2.5 125 19 3 15 30 18 10 16000 502 CAD 请求报价
FUM-80-M20-150-A0-UK 有 80 M20 2.5 150 19 3 15 30 18 10 16000 546 CAD 请求报价
FUM-80-M20-200-A0-UK 有 80 M20 2.5 200 19 3 15 30 18 10 16000 647 CAD 请求报价
FUM-80-M24-100-A0-UK 有 80 M24 3 100 22 3 19 36 21.5 12 16000 634 CAD 请求报价
FUM-80-M24-125-A0-UK 有 80 M24 3 125 22 3 19 36 21.5 12 16000 704 CAD 请求报价
FUM-80-M24-150-A0-UK 有 80 M24 3 150 22 3 19 36 21.5 12 16000 777 CAD 请求报价
FUM-80-M24-200-A0-UK 有 80 M24 3 200 22 3 19 36 21.5 12 16000 912 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUM-A0-U FUM-A0-UK
螺丝 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
垫 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 钢
三价铬酸盐处理

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUM-A0-U 无
FUM-A0-UK 有
