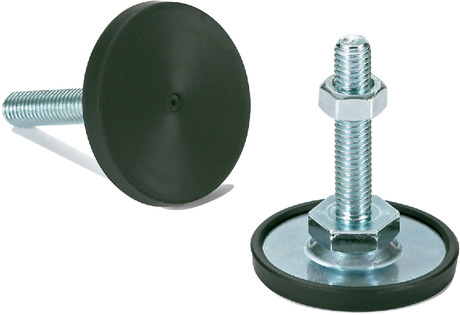

调平调节器（外螺纹） - 六角调整 - 带橡胶膜片

Name: FUM-A1-S
Brand: 锅屋百迪精密机械
Availability: OutOfStock

Leveling Adjuster with External Hexagon at the Bottom

FUM-A1-S

安全注意事项

符号RoHS指令

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

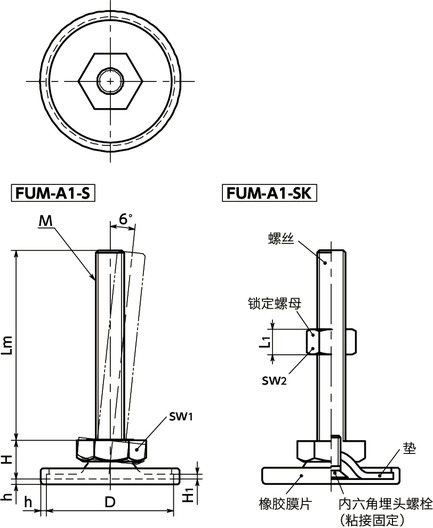

形状図

尺寸・CAD

选择

锁定螺母的有无: 所有; 无; 有

D: 所有; 40; 50; 60; 80

M（粗牙） 螺纹公称直径: 所有; M8; M10; M12

单位 : mm

型号	锁定螺母的有无	D	M（粗牙）螺纹公称直径	螺距	Lm	H	H₁	h	sw₁	sw₂	L₁	静态容许载荷（N）^＊1	质量（g）	CAD下载	请求报价
FUM-40-M8-40-A1-S	无	40	M8	1.25	40	11	2	1.5	17	-	-	7000	46	CAD	请求报价
FUM-40-M8-50-A1-S	无	40	M8	1.25	50	11	2	1.5	17	-	-	7000	49	CAD	请求报价
FUM-40-M8-63-A1-S	无	40	M8	1.25	63	11	2	1.5	17	-	-	7000	53	CAD	请求报价
FUM-40-M10-50-A1-S	无	40	M10	1.5	50	11	2	1.5	17	-	-	7000	58	CAD	请求报价
FUM-40-M10-60-A1-S	无	40	M10	1.5	60	11	2	1.5	17	-	-	7000	63	CAD	请求报价
FUM-40-M10-80-A1-S	无	40	M10	1.5	80	11	2	1.5	17	-	-	7000	76	CAD	请求报价
FUM-40-M10-100-A1-S	无	40	M10	1.5	100	11	2	1.5	17	-	-	7000	88	CAD	请求报价
FUM-40-M12-60-A1-S	无	40	M12	1.75	60	11	2	1.5	17	-	-	7000	91	CAD	请求报价
FUM-40-M12-80-A1-S	无	40	M12	1.75	80	11	2	1.5	17	-	-	7000	106	CAD	请求报价
FUM-40-M12-100-A1-S	无	40	M12	1.75	100	11	2	1.5	17	-	-	7000	121	CAD	请求报价
FUM-40-M12-125-A1-S	无	40	M12	1.75	125	11	2	1.5	17	-	-	7000	141	CAD	请求报价
FUM-50-M8-40-A1-S	无	50	M8	1.25	40	11	2.5	2	17	-	-	8000	73	CAD	请求报价
FUM-50-M8-50-A1-S	无	50	M8	1.25	50	11	2.5	2	17	-	-	8000	75	CAD	请求报价
FUM-50-M8-63-A1-S	无	50	M8	1.25	63	11	2.5	2	17	-	-	8000	78	CAD	请求报价
FUM-50-M10-50-A1-S	无	50	M10	1.5	50	11	2.5	2	17	-	-	8000	88	CAD	请求报价
FUM-50-M10-60-A1-S	无	50	M10	1.5	60	11	2.5	2	17	-	-	8000	93	CAD	请求报价
FUM-50-M10-80-A1-S	无	50	M10	1.5	80	11	2.5	2	17	-	-	8000	104	CAD	请求报价
FUM-50-M10-100-A1-S	无	50	M10	1.5	100	11	2.5	2	17	-	-	8000	114	CAD	请求报价
FUM-50-M12-60-A1-S	无	50	M12	1.75	60	11	2.5	2	17	-	-	8000	112	CAD	请求报价
FUM-50-M12-80-A1-S	无	50	M12	1.75	80	11	2.5	2	17	-	-	8000	125	CAD	请求报价
FUM-50-M12-100-A1-S	无	50	M12	1.75	100	11	2.5	2	17	-	-	8000	143	CAD	请求报价
FUM-50-M12-125-A1-S	无	50	M12	1.75	125	11	2.5	2	17	-	-	8000	162	CAD	请求报价
FUM-60-M8-40-A1-S	无	60	M8	1.25	40	11	2.5	2	17	-	-	8000	92	CAD	请求报价
FUM-60-M8-50-A1-S	无	60	M8	1.25	50	11	2.5	2	17	-	-	8000	94	CAD	请求报价
FUM-60-M8-63-A1-S	无	60	M8	1.25	63	11	2.5	2	17	-	-	8000	97	CAD	请求报价
FUM-60-M10-50-A1-S	无	60	M10	1.5	50	11	2.5	2	17	-	-	10000	108	CAD	请求报价
FUM-60-M10-60-A1-S	无	60	M10	1.5	60	11	2.5	2	17	-	-	10000	112	CAD	请求报价
FUM-60-M10-80-A1-S	无	60	M10	1.5	80	11	2.5	2	17	-	-	10000	122	CAD	请求报价
FUM-60-M10-100-A1-S	无	60	M10	1.5	100	11	2.5	2	17	-	-	10000	133	CAD	请求报价
FUM-60-M12-60-A1-S	无	60	M12	1.75	60	11	2.5	2	17	-	-	10000	129	CAD	请求报价
FUM-60-M12-80-A1-S	无	60	M12	1.75	80	11	2.5	2	17	-	-	10000	144	CAD	请求报价
FUM-60-M12-100-A1-S	无	60	M12	1.75	100	11	2.5	2	17	-	-	10000	159	CAD	请求报价
FUM-60-M12-125-A1-S	无	60	M12	1.75	125	11	2.5	2	17	-	-	10000	175	CAD	请求报价
FUM-80-M8-40-A1-S	无	80	M8	1.25	40	12	3	2	17	-	-	8000	164	CAD	请求报价
FUM-80-M8-50-A1-S	无	80	M8	1.25	50	12	3	2	17	-	-	8000	168	CAD	请求报价
FUM-80-M8-63-A1-S	无	80	M8	1.25	63	12	3	2	17	-	-	8000	174	CAD	请求报价
FUM-80-M10-50-A1-S	无	80	M10	1.5	50	12	3	2	17	-	-	10000	180	CAD	请求报价
FUM-80-M10-60-A1-S	无	80	M10	1.5	60	12	3	2	17	-	-	10000	185	CAD	请求报价
FUM-80-M10-80-A1-S	无	80	M10	1.5	80	12	3	2	17	-	-	10000	194	CAD	请求报价
FUM-80-M10-100-A1-S	无	80	M10	1.5	100	12	3	2	17	-	-	10000	203	CAD	请求报价
FUM-80-M12-60-A1-S	无	80	M12	1.75	60	12	3	2	17	-	-	12000	194	CAD	请求报价
FUM-80-M12-80-A1-S	无	80	M12	1.75	80	12	3	2	17	-	-	12000	215	CAD	请求报价
FUM-80-M12-100-A1-S	无	80	M12	1.75	100	12	3	2	17	-	-	12000	229	CAD	请求报价
FUM-80-M12-125-A1-S	无	80	M12	1.75	125	12	3	2	17	-	-	12000	247	CAD	请求报价
FUM-40-M8-40-A1-SK	有	40	M8	1.25	40	11	2	1.5	17	13	6.8	7000	50	CAD	请求报价
FUM-40-M8-50-A1-SK	有	40	M8	1.25	50	11	2	1.5	17	13	6.8	7000	53	CAD	请求报价
FUM-40-M8-63-A1-SK	有	40	M8	1.25	63	11	2	1.5	17	13	6.8	7000	57	CAD	请求报价
FUM-40-M10-50-A1-SK	有	40	M10	1.5	50	11	2	1.5	17	16	8.4	7000	67	CAD	请求报价
FUM-40-M10-60-A1-SK	有	40	M10	1.5	60	11	2	1.5	17	16	8.4	7000	72	CAD	请求报价
FUM-40-M10-80-A1-SK	有	40	M10	1.5	80	11	2	1.5	17	16	8.4	7000	85	CAD	请求报价
FUM-40-M10-100-A1-SK	有	40	M10	1.5	100	11	2	1.5	17	16	8.4	7000	97	CAD	请求报价
FUM-40-M12-60-A1-SK	有	40	M12	1.75	60	11	2	1.5	17	18	10.8	7000	104	CAD	请求报价
FUM-40-M12-80-A1-SK	有	40	M12	1.75	80	11	2	1.5	17	18	10.8	7000	119	CAD	请求报价
FUM-40-M12-100-A1-SK	有	40	M12	1.75	100	11	2	1.5	17	18	10.8	7000	134	CAD	请求报价
FUM-40-M12-125-A1-SK	有	40	M12	1.75	125	11	2	1.5	17	18	10.8	7000	154	CAD	请求报价
FUM-50-M8-40-A1-SK	有	50	M8	1.25	40	11	2.5	2	17	13	6.8	8000	77	CAD	请求报价
FUM-50-M8-50-A1-SK	有	50	M8	1.25	50	11	2.5	2	17	13	6.8	8000	79	CAD	请求报价
FUM-50-M8-63-A1-SK	有	50	M8	1.25	63	11	2.5	2	17	13	6.8	8000	82	CAD	请求报价
FUM-50-M10-50-A1-SK	有	50	M10	1.5	50	11	2.5	2	17	16	8.4	8000	97	CAD	请求报价
FUM-50-M10-60-A1-SK	有	50	M10	1.5	60	11	2.5	2	17	16	8.4	8000	102	CAD	请求报价
FUM-50-M10-80-A1-SK	有	50	M10	1.5	80	11	2.5	2	17	16	8.4	8000	113	CAD	请求报价
FUM-50-M10-100-A1-SK	有	50	M10	1.5	100	11	2.5	2	17	16	8.4	8000	123	CAD	请求报价
FUM-50-M12-60-A1-SK	有	50	M12	1.75	60	11	2.5	2	17	18	10.8	8000	125	CAD	请求报价
FUM-50-M12-80-A1-SK	有	50	M12	1.75	80	11	2.5	2	17	18	10.8	8000	138	CAD	请求报价
FUM-50-M12-100-A1-SK	有	50	M12	1.75	100	11	2.5	2	17	18	10.8	8000	156	CAD	请求报价
FUM-50-M12-125-A1-SK	有	50	M12	1.75	125	11	2.5	2	17	18	10.8	8000	175	CAD	请求报价
FUM-60-M8-40-A1-SK	有	60	M8	1.25	40	11	2.5	2	17	13	6.8	8000	96	CAD	请求报价
FUM-60-M8-50-A1-SK	有	60	M8	1.25	50	11	2.5	2	17	13	6.8	8000	98	CAD	请求报价
FUM-60-M8-63-A1-SK	有	60	M8	1.25	63	11	2.5	2	17	13	6.8	8000	101	CAD	请求报价
FUM-60-M10-50-A1-SK	有	60	M10	1.5	50	11	2.5	2	17	16	8.4	10000	117	CAD	请求报价
FUM-60-M10-60-A1-SK	有	60	M10	1.5	60	11	2.5	2	17	16	8.4	10000	121	CAD	请求报价
FUM-60-M10-80-A1-SK	有	60	M10	1.5	80	11	2.5	2	17	16	8.4	10000	131	CAD	请求报价
FUM-60-M10-100-A1-SK	有	60	M10	1.5	100	11	2.5	2	17	16	8.4	10000	142	CAD	请求报价
FUM-60-M12-60-A1-SK	有	60	M12	1.75	60	11	2.5	2	17	18	10.8	10000	142	CAD	请求报价
FUM-60-M12-80-A1-SK	有	60	M12	1.75	80	11	2.5	2	17	18	10.8	10000	157	CAD	请求报价
FUM-60-M12-100-A1-SK	有	60	M12	1.75	100	11	2.5	2	17	18	10.8	10000	172	CAD	请求报价
FUM-60-M12-125-A1-SK	有	60	M12	1.75	125	11	2.5	2	17	18	10.8	10000	188	CAD	请求报价
FUM-80-M8-40-A1-SK	有	80	M8	1.25	40	12	3	2	17	13	6.8	8000	168	CAD	请求报价
FUM-80-M8-50-A1-SK	有	80	M8	1.25	50	12	3	2	17	13	6.8	8000	172	CAD	请求报价
FUM-80-M8-63-A1-SK	有	80	M8	1.25	63	12	3	2	17	13	6.8	8000	178	CAD	请求报价
FUM-80-M10-50-A1-SK	有	80	M10	1.5	50	12	3	2	17	16	8.4	10000	189	CAD	请求报价
FUM-80-M10-60-A1-SK	有	80	M10	1.5	60	12	3	2	17	16	8.4	10000	194	CAD	请求报价
FUM-80-M10-80-A1-SK	有	80	M10	1.5	80	12	3	2	17	16	8.4	10000	203	CAD	请求报价
FUM-80-M10-100-A1-SK	有	80	M10	1.5	100	12	3	2	17	16	8.4	10000	212	CAD	请求报价
FUM-80-M12-60-A1-SK	有	80	M12	1.75	60	12	3	2	17	18	10.8	12000	207	CAD	请求报价
FUM-80-M12-80-A1-SK	有	80	M12	1.75	80	12	3	2	17	18	10.8	12000	228	CAD	请求报价
FUM-80-M12-100-A1-SK	有	80	M12	1.75	100	12	3	2	17	18	10.8	12000	242	CAD	请求报价
FUM-80-M12-125-A1-SK	有	80	M12	1.75	125	12	3	2	17	18	10.8	12000	260	CAD	请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	FUM-A1-S	FUM-A1-SK
螺丝	钢三价铬酸盐处理	钢三价铬酸盐处理
垫	钢三价铬酸盐处理	钢三价铬酸盐处理
内六角埋头螺栓	不锈钢	不锈钢
橡胶膜片	TPE（黑）肖氏硬度A80（参考）	TPE（黑）肖氏硬度A80（参考）
锁定螺母		钢三价铬酸盐处理
