尺寸・CAD
单位 : mm
型号 | 锁定螺母的有无 | D | M(粗牙) 螺纹公称直径 |
螺距 | Lm | H | H1 | h | sw1 | sw2 | L1 | 静态容许载荷 (N)*1 |
质量 (g) |
CAD下载 | 请求报价 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
FUM-40-M8-40-A3-S | 无 | 40 | M8 | 1.25 | 40 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 48 | CAD | 请求报价 |
FUM-40-M8-50-A3-S | 无 | 40 | M8 | 1.25 | 50 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 51 | CAD | 请求报价 |
FUM-40-M8-63-A3-S | 无 | 40 | M8 | 1.25 | 63 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 55 | CAD | 请求报价 |
FUM-40-M10-50-A3-S | 无 | 40 | M10 | 1.5 | 50 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 60 | CAD | 请求报价 |
FUM-40-M10-60-A3-S | 无 | 40 | M10 | 1.5 | 60 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 65 | CAD | 请求报价 |
FUM-40-M10-80-A3-S | 无 | 40 | M10 | 1.5 | 80 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 78 | CAD | 请求报价 |
FUM-40-M10-100-A3-S | 无 | 40 | M10 | 1.5 | 100 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 90 | CAD | 请求报价 |
FUM-40-M12-60-A3-S | 无 | 40 | M12 | 1.75 | 60 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 93 | CAD | 请求报价 |
FUM-40-M12-80-A3-S | 无 | 40 | M12 | 1.75 | 80 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 108 | CAD | 请求报价 |
FUM-40-M12-100-A3-S | 无 | 40 | M12 | 1.75 | 100 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 123 | CAD | 请求报价 |
FUM-40-M12-125-A3-S | 无 | 40 | M12 | 1.75 | 125 | 11 | 2 | 3.5 | 17 | - | - | 7000 | 143 | CAD | 请求报价 |
FUM-50-M8-40-A3-S | 无 | 50 | M8 | 1.25 | 40 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 76 | CAD | 请求报价 |
FUM-50-M8-50-A3-S | 无 | 50 | M8 | 1.25 | 50 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 78 | CAD | 请求报价 |
FUM-50-M8-63-A3-S | 无 | 50 | M8 | 1.25 | 63 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 81 | CAD | 请求报价 |
FUM-50-M10-50-A3-S | 无 | 50 | M10 | 1.5 | 50 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 91 | CAD | 请求报价 |
FUM-50-M10-60-A3-S | 无 | 50 | M10 | 1.5 | 60 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 96 | CAD | 请求报价 |
FUM-50-M10-80-A3-S | 无 | 50 | M10 | 1.5 | 80 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 107 | CAD | 请求报价 |
FUM-50-M10-100-A3-S | 无 | 50 | M10 | 1.5 | 100 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 117 | CAD | 请求报价 |
FUM-50-M12-60-A3-S | 无 | 50 | M12 | 1.75 | 60 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 115 | CAD | 请求报价 |
FUM-50-M12-80-A3-S | 无 | 50 | M12 | 1.75 | 80 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 128 | CAD | 请求报价 |
FUM-50-M12-100-A3-S | 无 | 50 | M12 | 1.75 | 100 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 146 | CAD | 请求报价 |
FUM-50-M12-125-A3-S | 无 | 50 | M12 | 1.75 | 125 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 165 | CAD | 请求报价 |
FUM-60-M8-40-A3-S | 无 | 60 | M8 | 1.25 | 40 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 99 | CAD | 请求报价 |
FUM-60-M8-50-A3-S | 无 | 60 | M8 | 1.25 | 50 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 101 | CAD | 请求报价 |
FUM-60-M8-63-A3-S | 无 | 60 | M8 | 1.25 | 63 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 104 | CAD | 请求报价 |
FUM-60-M10-50-A3-S | 无 | 60 | M10 | 1.5 | 50 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 115 | CAD | 请求报价 |
FUM-60-M10-60-A3-S | 无 | 60 | M10 | 1.5 | 60 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 119 | CAD | 请求报价 |
FUM-60-M10-80-A3-S | 无 | 60 | M10 | 1.5 | 80 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 129 | CAD | 请求报价 |
FUM-60-M10-100-A3-S | 无 | 60 | M10 | 1.5 | 100 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 140 | CAD | 请求报价 |
FUM-60-M12-60-A3-S | 无 | 60 | M12 | 1.75 | 60 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 136 | CAD | 请求报价 |
FUM-60-M12-80-A3-S | 无 | 60 | M12 | 1.75 | 80 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 151 | CAD | 请求报价 |
FUM-60-M12-100-A3-S | 无 | 60 | M12 | 1.75 | 100 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 166 | CAD | 请求报价 |
FUM-60-M12-125-A3-S | 无 | 60 | M12 | 1.75 | 125 | 11 | 2.5 | 4.5 | 17 | - | - | 10000 | 182 | CAD | 请求报价 |
FUM-80-M8-40-A3-S | 无 | 80 | M8 | 1.25 | 40 | 12 | 3 | 5 | 17 | - | - | 8000 | 180 | CAD | 请求报价 |
FUM-80-M8-50-A3-S | 无 | 80 | M8 | 1.25 | 50 | 12 | 3 | 5 | 17 | - | - | 8000 | 184 | CAD | 请求报价 |
FUM-80-M8-63-A3-S | 无 | 80 | M8 | 1.25 | 63 | 12 | 3 | 5 | 17 | - | - | 8000 | 190 | CAD | 请求报价 |
FUM-80-M10-50-A3-S | 无 | 80 | M10 | 1.5 | 50 | 12 | 3 | 5 | 17 | - | - | 10000 | 196 | CAD | 请求报价 |
FUM-80-M10-60-A3-S | 无 | 80 | M10 | 1.5 | 60 | 12 | 3 | 5 | 17 | - | - | 10000 | 201 | CAD | 请求报价 |
FUM-80-M10-80-A3-S | 无 | 80 | M10 | 1.5 | 80 | 12 | 3 | 5 | 17 | - | - | 10000 | 210 | CAD | 请求报价 |
FUM-80-M10-100-A3-S | 无 | 80 | M10 | 1.5 | 100 | 12 | 3 | 5 | 17 | - | - | 10000 | 219 | CAD | 请求报价 |
FUM-80-M12-60-A3-S | 无 | 80 | M12 | 1.75 | 60 | 12 | 3 | 5 | 17 | - | - | 12000 | 210 | CAD | 请求报价 |
FUM-80-M12-80-A3-S | 无 | 80 | M12 | 1.75 | 80 | 12 | 3 | 5 | 17 | - | - | 12000 | 231 | CAD | 请求报价 |
FUM-80-M12-100-A3-S | 无 | 80 | M12 | 1.75 | 100 | 12 | 3 | 5 | 17 | - | - | 12000 | 245 | CAD | 请求报价 |
FUM-80-M12-125-A3-S | 无 | 80 | M12 | 1.75 | 125 | 12 | 3 | 5 | 17 | - | - | 12000 | 263 | CAD | 请求报价 |
FUM-40-M8-40-A3-SK | 有 | 40 | M8 | 1.25 | 40 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 7000 | 52 | CAD | 请求报价 |
FUM-40-M8-50-A3-SK | 有 | 40 | M8 | 1.25 | 50 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 7000 | 55 | CAD | 请求报价 |
FUM-40-M8-63-A3-SK | 有 | 40 | M8 | 1.25 | 63 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 7000 | 59 | CAD | 请求报价 |
FUM-40-M10-50-A3-SK | 有 | 40 | M10 | 1.5 | 50 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 7000 | 69 | CAD | 请求报价 |
FUM-40-M10-60-A3-SK | 有 | 40 | M10 | 1.5 | 60 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 7000 | 74 | CAD | 请求报价 |
FUM-40-M10-80-A3-SK | 有 | 40 | M10 | 1.5 | 80 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 7000 | 87 | CAD | 请求报价 |
FUM-40-M10-100-A3-SK | 有 | 40 | M10 | 1.5 | 100 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 7000 | 99 | CAD | 请求报价 |
FUM-40-M12-60-A3-SK | 有 | 40 | M12 | 1.75 | 60 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 7000 | 106 | CAD | 请求报价 |
FUM-40-M12-80-A3-SK | 有 | 40 | M12 | 1.75 | 80 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 7000 | 121 | CAD | 请求报价 |
FUM-40-M12-100-A3-SK | 有 | 40 | M12 | 1.75 | 100 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 7000 | 136 | CAD | 请求报价 |
FUM-40-M12-125-A3-SK | 有 | 40 | M12 | 1.75 | 125 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 7000 | 156 | CAD | 请求报价 |
FUM-50-M8-40-A3-SK | 有 | 50 | M8 | 1.25 | 40 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 80 | CAD | 请求报价 |
FUM-50-M8-50-A3-SK | 有 | 50 | M8 | 1.25 | 50 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 82 | CAD | 请求报价 |
FUM-50-M8-63-A3-SK | 有 | 50 | M8 | 1.25 | 63 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 85 | CAD | 请求报价 |
FUM-50-M10-50-A3-SK | 有 | 50 | M10 | 1.5 | 50 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 8000 | 100 | CAD | 请求报价 |
FUM-50-M10-60-A3-SK | 有 | 50 | M10 | 1.5 | 60 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 8000 | 105 | CAD | 请求报价 |
FUM-50-M10-80-A3-SK | 有 | 50 | M10 | 1.5 | 80 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 8000 | 116 | CAD | 请求报价 |
FUM-50-M10-100-A3-SK | 有 | 50 | M10 | 1.5 | 100 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 8000 | 126 | CAD | 请求报价 |
FUM-50-M12-60-A3-SK | 有 | 50 | M12 | 1.75 | 60 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 8000 | 128 | CAD | 请求报价 |
FUM-50-M12-80-A3-SK | 有 | 50 | M12 | 1.75 | 80 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 8000 | 141 | CAD | 请求报价 |
FUM-50-M12-100-A3-SK | 有 | 50 | M12 | 1.75 | 100 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 8000 | 159 | CAD | 请求报价 |
FUM-50-M12-125-A3-SK | 有 | 50 | M12 | 1.75 | 125 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 8000 | 178 | CAD | 请求报价 |
FUM-60-M8-40-A3-SK | 有 | 60 | M8 | 1.25 | 40 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 103 | CAD | 请求报价 |
FUM-60-M8-50-A3-SK | 有 | 60 | M8 | 1.25 | 50 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 105 | CAD | 请求报价 |
FUM-60-M8-63-A3-SK | 有 | 60 | M8 | 1.25 | 63 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 108 | CAD | 请求报价 |
FUM-60-M10-50-A3-SK | 有 | 60 | M10 | 1.5 | 50 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 10000 | 124 | CAD | 请求报价 |
FUM-60-M10-60-A3-SK | 有 | 60 | M10 | 1.5 | 60 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 10000 | 128 | CAD | 请求报价 |
FUM-60-M10-80-A3-SK | 有 | 60 | M10 | 1.5 | 80 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 10000 | 138 | CAD | 请求报价 |
FUM-60-M10-100-A3-SK | 有 | 60 | M10 | 1.5 | 100 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 10000 | 149 | CAD | 请求报价 |
FUM-60-M12-60-A3-SK | 有 | 60 | M12 | 1.75 | 60 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 10000 | 149 | CAD | 请求报价 |
FUM-60-M12-80-A3-SK | 有 | 60 | M12 | 1.75 | 80 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 10000 | 164 | CAD | 请求报价 |
FUM-60-M12-100-A3-SK | 有 | 60 | M12 | 1.75 | 100 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 10000 | 179 | CAD | 请求报价 |
FUM-60-M12-125-A3-SK | 有 | 60 | M12 | 1.75 | 125 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 10000 | 195 | CAD | 请求报价 |
FUM-80-M8-40-A3-SK | 有 | 80 | M8 | 1.25 | 40 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 184 | CAD | 请求报价 |
FUM-80-M8-50-A3-SK | 有 | 80 | M8 | 1.25 | 50 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 188 | CAD | 请求报价 |
FUM-80-M8-63-A3-SK | 有 | 80 | M8 | 1.25 | 63 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 194 | CAD | 请求报价 |
FUM-80-M10-50-A3-SK | 有 | 80 | M10 | 1.5 | 50 | 12 | 3 | 5 | 17 | 16 | 8.4 | 10000 | 205 | CAD | 请求报价 |
FUM-80-M10-60-A3-SK | 有 | 80 | M10 | 1.5 | 60 | 12 | 3 | 5 | 17 | 16 | 8.4 | 10000 | 210 | CAD | 请求报价 |
FUM-80-M10-80-A3-SK | 有 | 80 | M10 | 1.5 | 80 | 12 | 3 | 5 | 17 | 16 | 8.4 | 10000 | 219 | CAD | 请求报价 |
FUM-80-M10-100-A3-SK | 有 | 80 | M10 | 1.5 | 100 | 12 | 3 | 5 | 17 | 16 | 8.4 | 10000 | 228 | CAD | 请求报价 |
FUM-80-M12-60-A3-SK | 有 | 80 | M12 | 1.75 | 60 | 12 | 3 | 5 | 17 | 18 | 10.8 | 12000 | 223 | CAD | 请求报价 |
FUM-80-M12-80-A3-SK | 有 | 80 | M12 | 1.75 | 80 | 12 | 3 | 5 | 17 | 18 | 10.8 | 12000 | 244 | CAD | 请求报价 |
FUM-80-M12-100-A3-SK | 有 | 80 | M12 | 1.75 | 100 | 12 | 3 | 5 | 17 | 18 | 10.8 | 12000 | 258 | CAD | 请求报价 |
FUM-80-M12-125-A3-SK | 有 | 80 | M12 | 1.75 | 125 | 12 | 3 | 5 | 17 | 18 | 10.8 | 12000 | 276 | CAD | 请求报价 |
*1: 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下,会发生弯曲和屈曲应力,导致静态容许载荷变小。
表中数值非保证值,仅供参考。
材质、表面处理
FUM-A3-S | FUM-A3-SK | |
---|---|---|
螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
垫 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
内六角埋头螺栓 | 不锈钢 | 不锈钢 |
橡胶膜片 | NBR(黑) 肖氏硬度A70±5 |
NBR(黑) 肖氏硬度A70±5 |
锁定螺母 | 钢 三价铬酸盐处理 |
特点

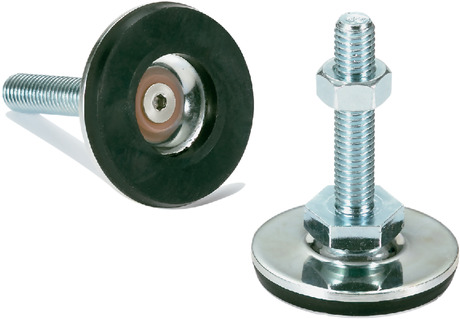

- 耐久性优良的金属制调平调节器。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片,可有效防止设备、装置的滑动。
- 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸或移动时,可防止橡胶膜片脱落。
- 可选择锁定螺母的有无。
产品符号 | 锁定螺母 |
---|---|
FUM-A3-S | 无 |
FUM-A3-SK | 有 |
