调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片（粘接）

Leveling Adjuster with Socket Head

FUM-A3-U

安全注意事项

符号RoHS指令

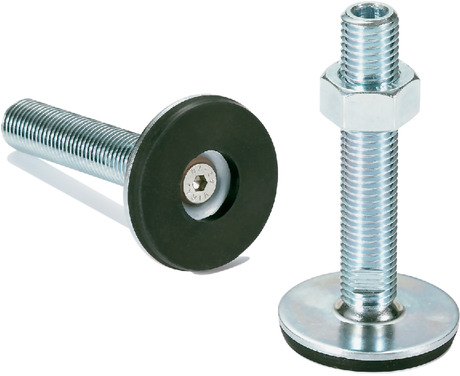

FUM-A3-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片（粘接）

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

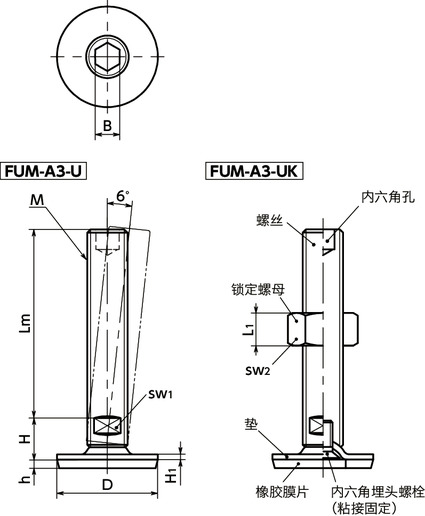

FUM-A3-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片（粘接）寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h sw1 sw2 L1 B 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUM-40-M16-75-A3-U 无 40 M16 2 75 17 2 3.5 12 - - 8 7000 158 CAD 请求报价
FUM-40-M16-100-A3-U 无 40 M16 2 100 17 2 3.5 12 - - 8 7000 197 CAD 请求报价
FUM-40-M16-125-A3-U 无 40 M16 2 125 17 2 3.5 12 - - 8 7000 220 CAD 请求报价
FUM-40-M16-150-A3-U 无 40 M16 2 150 17 2 3.5 12 - - 8 7000 258 CAD 请求报价
FUM-40-M16-200-A3-U 无 40 M16 2 200 17 2 3.5 12 - - 8 7000 325 CAD 请求报价
FUM-50-M16-75-A3-U 无 50 M16 2 75 17 2.5 4 12 - - 8 8000 185 CAD 请求报价
FUM-50-M16-100-A3-U 无 50 M16 2 100 17 2.5 4 12 - - 8 8000 214 CAD 请求报价
FUM-50-M16-125-A3-U 无 50 M16 2 125 17 2.5 4 12 - - 8 8000 252 CAD 请求报价
FUM-50-M16-150-A3-U 无 50 M16 2 150 17 2.5 4 12 - - 8 8000 277 CAD 请求报价
FUM-50-M16-200-A3-U 无 50 M16 2 200 17 2.5 4 12 - - 8 8000 340 CAD 请求报价
FUM-60-M16-75-A3-U 无 60 M16 2 75 17 2.5 4.5 12 - - 8 10000 207 CAD 请求报价
FUM-60-M16-100-A3-U 无 60 M16 2 100 17 2.5 4.5 12 - - 8 10000 239 CAD 请求报价
FUM-60-M16-125-A3-U 无 60 M16 2 125 17 2.5 4.5 12 - - 8 10000 274 CAD 请求报价
FUM-60-M16-150-A3-U 无 60 M16 2 150 17 2.5 4.5 12 - - 8 10000 298 CAD 请求报价
FUM-60-M16-200-A3-U 无 60 M16 2 200 17 2.5 4.5 12 - - 8 10000 363 CAD 请求报价
FUM-80-M16-75-A3-U 无 80 M16 2 75 18 3 5 12 - - 8 12000 250 CAD 请求报价
FUM-80-M16-100-A3-U 无 80 M16 2 100 18 3 5 12 - - 8 12000 300 CAD 请求报价
FUM-80-M16-125-A3-U 无 80 M16 2 125 18 3 5 12 - - 8 12000 330 CAD 请求报价
FUM-80-M16-150-A3-U 无 80 M16 2 150 18 3 5 12 - - 8 12000 350 CAD 请求报价
FUM-80-M16-200-A3-U 无 80 M16 2 200 18 3 5 12 - - 8 12000 444 CAD 请求报价
FUM-80-M20-75-A3-U 无 80 M20 2.5 75 19 3 5 15 - - 10 16000 377 CAD 请求报价
FUM-80-M20-100-A3-U 无 80 M20 2.5 100 19 3 5 15 - - 10 16000 427 CAD 请求报价
FUM-80-M20-125-A3-U 无 80 M20 2.5 125 19 3 5 15 - - 10 16000 480 CAD 请求报价
FUM-80-M20-150-A3-U 无 80 M20 2.5 150 19 3 5 15 - - 10 16000 524 CAD 请求报价
FUM-80-M20-200-A3-U 无 80 M20 2.5 200 19 3 5 15 - - 10 16000 625 CAD 请求报价
FUM-80-M24-100-A3-U 无 80 M24 3 100 22 3 5 19 - - 12 16000 572 CAD 请求报价
FUM-80-M24-125-A3-U 无 80 M24 3 125 22 3 5 19 - - 12 16000 642 CAD 请求报价
FUM-80-M24-150-A3-U 无 80 M24 3 150 22 3 5 19 - - 12 16000 715 CAD 请求报价
FUM-80-M24-200-A3-U 无 80 M24 3 200 22 3 5 19 - - 12 16000 850 CAD 请求报价
FUM-40-M16-75-A3-UK 有 40 M16 2 75 17 2 3.5 12 24 14.8 8 7000 187 CAD 请求报价
FUM-40-M16-100-A3-UK 有 40 M16 2 100 17 2 3.5 12 24 14.8 8 7000 226 CAD 请求报价
FUM-40-M16-125-A3-UK 有 40 M16 2 125 17 2 3.5 12 24 14.8 8 7000 249 CAD 请求报价
FUM-40-M16-150-A3-UK 有 40 M16 2 150 17 2 3.5 12 24 14.8 8 7000 287 CAD 请求报价
FUM-40-M16-200-A3-UK 有 40 M16 2 200 17 2 3.5 12 24 14.8 8 7000 354 CAD 请求报价
FUM-50-M16-75-A3-UK 有 50 M16 2 75 17 2.5 4 12 24 14.8 8 8000 214 CAD 请求报价
FUM-50-M16-100-A3-UK 有 50 M16 2 100 17 2.5 4 12 24 14.8 8 8000 243 CAD 请求报价
FUM-50-M16-125-A3-UK 有 50 M16 2 125 17 2.5 4 12 24 14.8 8 8000 281 CAD 请求报价
FUM-50-M16-150-A3-UK 有 50 M16 2 150 17 2.5 4 12 24 14.8 8 8000 306 CAD 请求报价
FUM-50-M16-200-A3-UK 有 50 M16 2 200 17 2.5 4 12 24 14.8 8 8000 369 CAD 请求报价
FUM-60-M16-75-A3-UK 有 60 M16 2 75 17 2.5 4.5 12 24 14.8 8 10000 236 CAD 请求报价
FUM-60-M16-100-A3-UK 有 60 M16 2 100 17 2.5 4.5 12 24 14.8 8 10000 268 CAD 请求报价
FUM-60-M16-125-A3-UK 有 60 M16 2 125 17 2.5 4.5 12 24 14.8 8 10000 303 CAD 请求报价
FUM-60-M16-150-A3-UK 有 60 M16 2 150 17 2.5 4.5 12 24 14.8 8 10000 327 CAD 请求报价
FUM-60-M16-200-A3-UK 有 60 M16 2 200 17 2.5 4.5 12 24 14.8 8 10000 392 CAD 请求报价
FUM-80-M16-75-A3-UK 有 80 M16 2 75 18 3 5 12 24 14.8 8 12000 279 CAD 请求报价
FUM-80-M16-100-A3-UK 有 80 M16 2 100 18 3 5 12 24 14.8 8 12000 329 CAD 请求报价
FUM-80-M16-125-A3-UK 有 80 M16 2 125 18 3 5 12 24 14.8 8 12000 359 CAD 请求报价
FUM-80-M16-150-A3-UK 有 80 M16 2 150 18 3 5 12 24 14.8 8 12000 379 CAD 请求报价
FUM-80-M16-200-A3-UK 有 80 M16 2 200 18 3 5 12 24 14.8 8 12000 473 CAD 请求报价
FUM-80-M20-75-A3-UK 有 80 M20 2.5 75 19 3 5 15 30 18 10 16000 429 CAD 请求报价
FUM-80-M20-100-A3-UK 有 80 M20 2.5 100 19 3 5 15 30 18 10 16000 479 CAD 请求报价
FUM-80-M20-125-A3-UK 有 80 M20 2.5 125 19 3 5 15 30 18 10 16000 532 CAD 请求报价
FUM-80-M20-150-A3-UK 有 80 M20 2.5 150 19 3 5 15 30 18 10 16000 576 CAD 请求报价
FUM-80-M20-200-A3-UK 有 80 M20 2.5 200 19 3 5 15 30 18 10 16000 677 CAD 请求报价
FUM-80-M24-100-A3-UK 有 80 M24 3 100 22 3 5 19 36 21.5 12 16000 664 CAD 请求报价
FUM-80-M24-125-A3-UK 有 80 M24 3 125 22 3 5 19 36 21.5 12 16000 734 CAD 请求报价
FUM-80-M24-150-A3-UK 有 80 M24 3 150 22 3 5 19 36 21.5 12 16000 807 CAD 请求报价
FUM-80-M24-200-A3-UK 有 80 M24 3 200 22 3 5 19 36 21.5 12 16000 942 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUM-A3-U FUM-A3-UK
螺丝 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
垫 钢
三价铬酸盐处理		 钢
三价铬酸盐处理
内六角埋头螺栓 不锈钢 不锈钢
橡胶膜片 NBR（黑）
肖氏硬度A70±5		 NBR（黑）
肖氏硬度A70±5
锁定螺母 钢
三价铬酸盐处理

特点

  • 耐久性优良的金属制调平调节器。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸或移动时，可防止橡胶膜片脱落。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUM-A3-U 无
FUM-A3-UK 有
