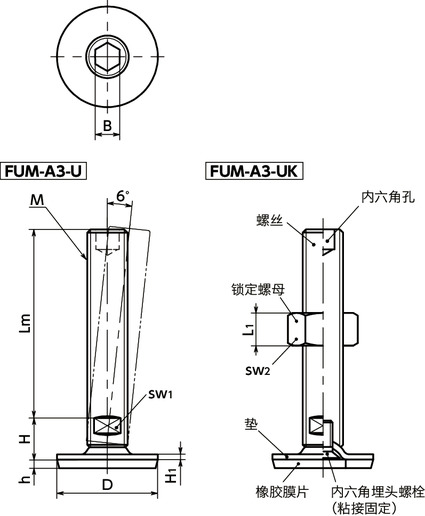

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | h | sw1 | sw2 | L1 | B | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUM-80-M24-100-A3-UK | 有 | 80 | M24 | 3 | 100 | 22 | 3 | 5 | 19 | 36 | 21.5 | 12 | 16000 | 664 | CAD | 请求报价 |
| FUM-80-M24-125-A3-UK | 有 | 80 | M24 | 3 | 125 | 22 | 3 | 5 | 19 | 36 | 21.5 | 12 | 16000 | 734 | CAD | 请求报价 |
| FUM-80-M24-150-A3-UK | 有 | 80 | M24 | 3 | 150 | 22 | 3 | 5 | 19 | 36 | 21.5 | 12 | 16000 | 807 | CAD | 请求报价 |
| FUM-80-M24-200-A3-UK | 有 | 80 | M24 | 3 | 200 | 22 | 3 | 5 | 19 | 36 | 21.5 | 12 | 16000 | 942 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUM-A3-U | FUM-A3-UK | |
|---|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70±5 |
NBR（黑） 肖氏硬度A70±5 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
特点

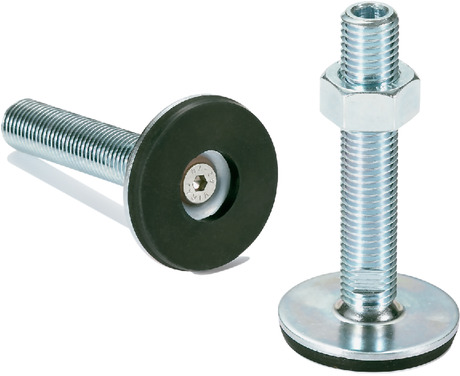

- 耐久性优良的金属制调平调节器。
- 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
- 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸或移动时，可防止橡胶膜片脱落。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FUM-A3-U | 无 |
| FUM-A3-UK | 有 |
