调平调节器（外螺纹） - SUS316L - 六角调整 - 带橡胶膜片

Leveling Adjuster with External Hexagon at the Bottom

FUML-D1-S

安全注意事项

符号RoHS指令

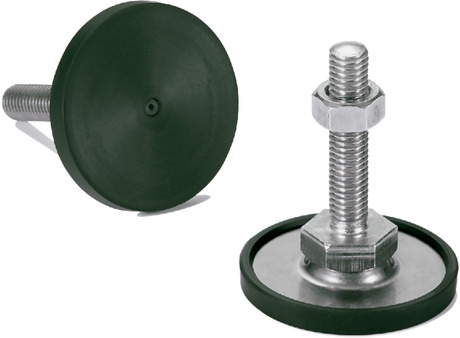

FUML-D1-S调平调节器（外螺纹） - SUS316L - 六角调整 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

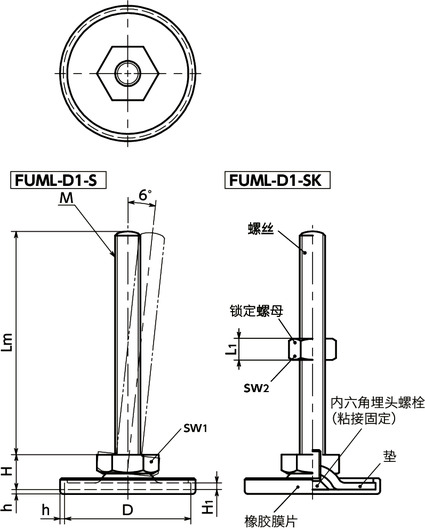

形状図

FUML-D1-S调平调节器（外螺纹） - SUS316L - 六角调整 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUML-40-M8-40-D1-S 无 40 M8 1.25 40 11 2 1.5 17 - - 8000 46 CAD 请求报价
FUML-40-M8-50-D1-S 无 40 M8 1.25 50 11 2 1.5 17 - - 8000 48 CAD 请求报价
FUML-40-M8-63-D1-S 无 40 M8 1.25 63 11 2 1.5 17 - - 8000 54 CAD 请求报价
FUML-40-M10-50-D1-S 无 40 M10 1.5 50 11 2 1.5 17 - - 12000 60 CAD 请求报价
FUML-40-M10-60-D1-S 无 40 M10 1.5 60 11 2 1.5 17 - - 12000 82 CAD 请求报价
FUML-40-M10-80-D1-S 无 40 M10 1.5 80 11 2 1.5 17 - - 12000 92 CAD 请求报价
FUML-40-M10-100-D1-S 无 40 M10 1.5 100 11 2 1.5 17 - - 12000 102 CAD 请求报价
FUML-40-M12-60-D1-S 无 40 M12 1.75 60 11 2 1.5 17 - - 12000 95 CAD 请求报价
FUML-40-M12-80-D1-S 无 40 M12 1.75 80 11 2 1.5 17 - - 12000 110 CAD 请求报价
FUML-40-M12-100-D1-S 无 40 M12 1.75 100 11 2 1.5 17 - - 12000 124 CAD 请求报价
FUML-40-M12-125-D1-S 无 40 M12 1.75 125 11 2 1.5 17 - - 12000 142 CAD 请求报价
FUML-50-M8-40-D1-S 无 50 M8 1.25 40 11 2.5 2 17 - - 8000 87 CAD 请求报价
FUML-50-M8-50-D1-S 无 50 M8 1.25 50 11 2.5 2 17 - - 8000 91 CAD 请求报价
FUML-50-M8-63-D1-S 无 50 M8 1.25 63 11 2.5 2 17 - - 8000 94 CAD 请求报价
FUML-50-M10-50-D1-S 无 50 M10 1.5 50 11 2.5 2 17 - - 14000 99 CAD 请求报价
FUML-50-M10-60-D1-S 无 50 M10 1.5 60 11 2.5 2 17 - - 14000 104 CAD 请求报价
FUML-50-M10-80-D1-S 无 50 M10 1.5 80 11 2.5 2 17 - - 14000 114 CAD 请求报价
FUML-50-M10-100-D1-S 无 50 M10 1.5 100 11 2.5 2 17 - - 14000 124 CAD 请求报价
FUML-50-M12-60-D1-S 无 50 M12 1.75 60 11 2.5 2 17 - - 14000 117 CAD 请求报价
FUML-50-M12-80-D1-S 无 50 M12 1.75 80 11 2.5 2 17 - - 14000 131 CAD 请求报价
FUML-50-M12-100-D1-S 无 50 M12 1.75 100 11 2.5 2 17 - - 14000 146 CAD 请求报价
FUML-50-M12-125-D1-S 无 50 M12 1.75 125 11 2.5 2 17 - - 14000 164 CAD 请求报价
FUML-60-M8-40-D1-S 无 60 M8 1.25 40 11 2.5 2 17 - - 8000 106 CAD 请求报价
FUML-60-M8-50-D1-S 无 60 M8 1.25 50 11 2.5 2 17 - - 8000 109 CAD 请求报价
FUML-60-M8-63-D1-S 无 60 M8 1.25 63 11 2.5 2 17 - - 8000 113 CAD 请求报价
FUML-60-M10-50-D1-S 无 60 M10 1.5 50 11 2.5 2 17 - - 14000 118 CAD 请求报价
FUML-60-M10-60-D1-S 无 60 M10 1.5 60 11 2.5 2 17 - - 14000 123 CAD 请求报价
FUML-60-M10-80-D1-S 无 60 M10 1.5 80 11 2.5 2 17 - - 14000 133 CAD 请求报价
FUML-60-M10-100-D1-S 无 60 M10 1.5 100 11 2.5 2 17 - - 14000 143 CAD 请求报价
FUML-60-M12-60-D1-S 无 60 M12 1.75 60 11 2.5 2 17 - - 16000 136 CAD 请求报价
FUML-60-M12-80-D1-S 无 60 M12 1.75 80 11 2.5 2 17 - - 16000 150 CAD 请求报价
FUML-60-M12-100-D1-S 无 60 M12 1.75 100 11 2.5 2 17 - - 16000 164 CAD 请求报价
FUML-60-M12-125-D1-S 无 60 M12 1.75 125 11 2.5 2 17 - - 16000 182 CAD 请求报价
FUML-80-M8-40-D1-S 无 80 M8 1.25 40 12 3 2 17 - - 8000 174 CAD 请求报价
FUML-80-M8-50-D1-S 无 80 M8 1.25 50 12 3 2 17 - - 8000 178 CAD 请求报价
FUML-80-M8-63-D1-S 无 80 M8 1.25 63 12 3 2 17 - - 8000 181 CAD 请求报价
FUML-80-M10-50-D1-S 无 80 M10 1.5 50 12 3 2 17 - - 14000 186 CAD 请求报价
FUML-80-M10-60-D1-S 无 80 M10 1.5 60 12 3 2 17 - - 14000 191 CAD 请求报价
FUML-80-M10-80-D1-S 无 80 M10 1.5 80 12 3 2 17 - - 14000 201 CAD 请求报价
FUML-80-M10-100-D1-S 无 80 M10 1.5 100 12 3 2 17 - - 14000 211 CAD 请求报价
FUML-80-M12-60-D1-S 无 80 M12 1.75 60 12 3 2 17 - - 20000 204 CAD 请求报价
FUML-80-M12-80-D1-S 无 80 M12 1.75 80 12 3 2 17 - - 20000 218 CAD 请求报价
FUML-80-M12-100-D1-S 无 80 M12 1.75 100 12 3 2 17 - - 20000 232 CAD 请求报价
FUML-80-M12-125-D1-S 无 80 M12 1.75 125 12 3 2 17 - - 20000 251 CAD 请求报价
FUML-40-M8-40-D1-SK 有 40 M8 1.25 40 11 2 1.5 17 13 6.8 8000 51 CAD 请求报价
FUML-40-M8-50-D1-SK 有 40 M8 1.25 50 11 2 1.5 17 13 6.8 8000 53 CAD 请求报价
FUML-40-M8-63-D1-SK 有 40 M8 1.25 63 11 2 1.5 17 13 6.8 8000 59 CAD 请求报价
FUML-40-M10-50-D1-SK 有 40 M10 1.5 50 11 2 1.5 17 16 8.4 12000 87 CAD 请求报价
FUML-40-M10-60-D1-SK 有 40 M10 1.5 60 11 2 1.5 17 16 8.4 12000 91 CAD 请求报价
FUML-40-M10-80-D1-SK 有 40 M10 1.5 80 11 2 1.5 17 16 8.4 12000 101 CAD 请求报价
FUML-40-M10-100-D1-SK 有 40 M10 1.5 100 11 2 1.5 17 16 8.4 12000 111 CAD 请求报价
FUML-40-M12-60-D1-SK 有 40 M12 1.75 60 11 2 1.5 17 18 10.8 12000 104 CAD 请求报价
FUML-40-M12-80-D1-SK 有 40 M12 1.75 80 11 2 1.5 17 18 10.8 12000 119 CAD 请求报价
FUML-40-M12-100-D1-SK 有 40 M12 1.75 100 11 2 1.5 17 18 10.8 12000 133 CAD 请求报价
FUML-40-M12-125-D1-SK 有 40 M12 1.75 125 11 2 1.5 17 18 10.8 12000 151 CAD 请求报价
FUML-50-M8-40-D1-SK 有 50 M8 1.25 40 11 2.5 2 17 13 6.8 8000 96 CAD 请求报价
FUML-50-M8-50-D1-SK 有 50 M8 1.25 50 11 2.5 2 17 13 6.8 8000 100 CAD 请求报价
FUML-50-M8-63-D1-SK 有 50 M8 1.25 63 11 2.5 2 17 13 6.8 8000 103 CAD 请求报价
FUML-50-M10-50-D1-SK 有 50 M10 1.5 50 11 2.5 2 17 16 8.4 14000 90 CAD 请求报价
FUML-50-M10-60-D1-SK 有 50 M10 1.5 60 11 2.5 2 17 16 8.4 14000 113 CAD 请求报价
FUML-50-M10-80-D1-SK 有 50 M10 1.5 80 11 2.5 2 17 16 8.4 14000 123 CAD 请求报价
FUML-50-M10-100-D1-SK 有 50 M10 1.5 100 11 2.5 2 17 16 8.4 14000 133 CAD 请求报价
FUML-50-M12-60-D1-SK 有 50 M12 1.75 60 11 2.5 2 17 18 10.8 14000 126 CAD 请求报价
FUML-50-M12-80-D1-SK 有 50 M12 1.75 80 11 2.5 2 17 18 10.8 14000 140 CAD 请求报价
FUML-50-M12-100-D1-SK 有 50 M12 1.75 100 11 2.5 2 17 18 10.8 14000 155 CAD 请求报价
FUML-50-M12-125-D1-SK 有 50 M12 1.75 125 11 2.5 2 17 18 10.8 14000 173 CAD 请求报价
FUML-60-M8-40-D1-SK 有 60 M8 1.25 40 11 2.5 2 17 13 6.8 8000 115 CAD 请求报价
FUML-60-M8-50-D1-SK 有 60 M8 1.25 50 11 2.5 2 17 13 6.8 8000 118 CAD 请求报价
FUML-60-M8-63-D1-SK 有 60 M8 1.25 63 11 2.5 2 17 13 6.8 8000 122 CAD 请求报价
FUML-60-M10-50-D1-SK 有 60 M10 1.5 50 11 2.5 2 17 16 8.4 14000 127 CAD 请求报价
FUML-60-M10-60-D1-SK 有 60 M10 1.5 60 11 2.5 2 17 16 8.4 14000 132 CAD 请求报价
FUML-60-M10-80-D1-SK 有 60 M10 1.5 80 11 2.5 2 17 16 8.4 14000 142 CAD 请求报价
FUML-60-M10-100-D1-SK 有 60 M10 1.5 100 11 2.5 2 17 16 8.4 14000 152 CAD 请求报价
FUML-60-M12-60-D1-SK 有 60 M12 1.75 60 11 2.5 2 17 18 10.8 16000 145 CAD 请求报价
FUML-60-M12-80-D1-SK 有 60 M12 1.75 80 11 2.5 2 17 18 10.8 16000 159 CAD 请求报价
FUML-60-M12-100-D1-SK 有 60 M12 1.75 100 11 2.5 2 17 18 10.8 16000 173 CAD 请求报价
FUML-60-M12-125-D1-SK 有 60 M12 1.75 125 11 2.5 2 17 18 10.8 16000 191 CAD 请求报价
FUML-80-M8-40-D1-SK 有 80 M8 1.25 40 12 3 2 17 13 6.8 8000 183 CAD 请求报价
FUML-80-M8-50-D1-SK 有 80 M8 1.25 50 12 3 2 17 13 6.8 8000 187 CAD 请求报价
FUML-80-M8-63-D1-SK 有 80 M8 1.25 63 12 3 2 17 13 6.8 8000 190 CAD 请求报价
FUML-80-M10-50-D1-SK 有 80 M10 1.5 50 12 3 2 17 16 8.4 14000 195 CAD 请求报价
FUML-80-M10-60-D1-SK 有 80 M10 1.5 60 12 3 2 17 16 8.4 14000 200 CAD 请求报价
FUML-80-M10-80-D1-SK 有 80 M10 1.5 80 12 3 2 17 16 8.4 14000 210 CAD 请求报价
FUML-80-M10-100-D1-SK 有 80 M10 1.5 100 12 3 2 17 16 8.4 14000 220 CAD 请求报价
FUML-80-M12-60-D1-SK 有 80 M12 1.75 60 12 3 2 17 18 10.8 20000 213 CAD 请求报价
FUML-80-M12-80-D1-SK 有 80 M12 1.75 80 12 3 2 17 18 10.8 20000 227 CAD 请求报价
FUML-80-M12-100-D1-SK 有 80 M12 1.75 100 12 3 2 17 18 10.8 20000 241 CAD 请求报价
FUML-80-M12-125-D1-SK 有 80 M12 1.75 125 12 3 2 17 18 10.8 20000 260 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUML-D1-S FUML-D1-SK
螺丝 SUS316L SUS316L
垫 SUS316L SUS316L
内六角埋头螺栓 SUS316L SUS316L
橡胶膜片 TPE（黑）
肖氏硬度A80（参考）		 TPE（黑）
肖氏硬度A80（参考）
锁定螺母 SUS316L

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
  • 橡胶膜片可拆卸。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUML-D1-S 无
FUML-D1-SK 有
