调平调节器（外螺纹） - SUS316L - 对边宽度调整 - 带橡胶膜片（粘接）

Leveling Adjuster with Wrench Flat at the Bottom

FUML-D3-T

安全注意事项

符号RoHS指令

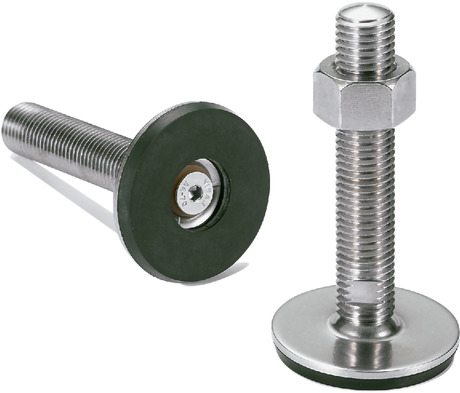

FUML-D3-T调平调节器（外螺纹） - SUS316L - 对边宽度调整 - 带橡胶膜片（粘接）

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

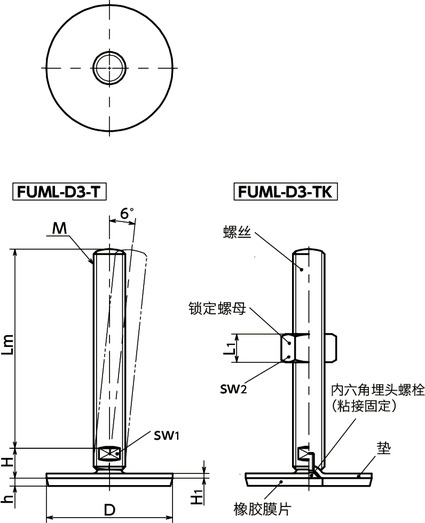

FUML-D3-T调平调节器（外螺纹） - SUS316L - 对边宽度调整 - 带橡胶膜片（粘接）寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUML-40-M16-75-D3-T 无 40 M16 2 75 17 2 3.5 12 - - 12000 153 CAD 请求报价
FUML-40-M16-100-D3-T 无 40 M16 2 100 17 2 3.5 12 - - 12000 186 CAD 请求报价
FUML-40-M16-125-D3-T 无 40 M16 2 125 17 2 3.5 12 - - 12000 219 CAD 请求报价
FUML-40-M16-150-D3-T 无 40 M16 2 150 17 2 3.5 12 - - 12000 255 CAD 请求报价
FUML-40-M16-200-D3-T 无 40 M16 2 200 17 2 3.5 12 - - 12000 319 CAD 请求报价
FUML-50-M16-75-D3-T 无 50 M16 2 75 17 2.5 4 12 - - 14000 176 CAD 请求报价
FUML-50-M16-100-D3-T 无 50 M16 2 100 17 2.5 4 12 - - 14000 209 CAD 请求报价
FUML-50-M16-125-D3-T 无 50 M16 2 125 17 2.5 4 12 - - 14000 242 CAD 请求报价
FUML-50-M16-150-D3-T 无 50 M16 2 150 17 2.5 4 12 - - 14000 278 CAD 请求报价
FUML-50-M16-200-D3-T 无 50 M16 2 200 17 2.5 4 12 - - 14000 341 CAD 请求报价
FUML-60-M16-75-D3-T 无 60 M16 2 75 17 2.5 4.5 12 - - 16000 198 CAD 请求报价
FUML-60-M16-100-D3-T 无 60 M16 2 100 17 2.5 4.5 12 - - 16000 231 CAD 请求报价
FUML-60-M16-125-D3-T 无 60 M16 2 125 17 2.5 4.5 12 - - 16000 264 CAD 请求报价
FUML-60-M16-150-D3-T 无 60 M16 2 150 17 2.5 4.5 12 - - 16000 300 CAD 请求报价
FUML-60-M16-200-D3-T 无 60 M16 2 200 17 2.5 4.5 12 - - 16000 363 CAD 请求报价
FUML-80-M16-75-D3-T 无 80 M16 2 75 18 3 5 12 - - 20000 275 CAD 请求报价
FUML-80-M16-100-D3-T 无 80 M16 2 100 18 3 5 12 - - 20000 308 CAD 请求报价
FUML-80-M16-125-D3-T 无 80 M16 2 125 18 3 5 12 - - 20000 341 CAD 请求报价
FUML-80-M16-150-D3-T 无 80 M16 2 150 18 3 5 12 - - 20000 377 CAD 请求报价
FUML-80-M16-200-D3-T 无 80 M16 2 200 18 3 5 12 - - 20000 440 CAD 请求报价
FUML-80-M20-75-D3-T 无 80 M20 2.5 75 19 3 5 15 - - 20000 339 CAD 请求报价
FUML-80-M20-100-D3-T 无 80 M20 2.5 100 19 3 5 15 - - 20000 391 CAD 请求报价
FUML-80-M20-125-D3-T 无 80 M20 2.5 125 19 3 5 15 - - 20000 442 CAD 请求报价
FUML-80-M20-150-D3-T 无 80 M20 2.5 150 19 3 5 15 - - 20000 497 CAD 请求报价
FUML-80-M20-200-D3-T 无 80 M20 2.5 200 19 3 5 15 - - 20000 597 CAD 请求报价
FUML-80-M24-100-D3-T 无 80 M24 3 100 22 3 5 19 - - 22000 499 CAD 请求报价
FUML-80-M24-125-D3-T 无 80 M24 3 125 22 3 5 19 - - 22000 575 CAD 请求报价
FUML-80-M24-150-D3-T 无 80 M24 3 150 22 3 5 19 - - 22000 650 CAD 请求报价
FUML-80-M24-200-D3-T 无 80 M24 3 200 22 3 5 19 - - 22000 799 CAD 请求报价
FUML-40-M16-75-D3-TK 有 40 M16 2 75 17 2 3.5 12 24 14.8 12000 162 CAD 请求报价
FUML-40-M16-100-D3-TK 有 40 M16 2 100 17 2 3.5 12 24 14.8 12000 195 CAD 请求报价
FUML-40-M16-125-D3-TK 有 40 M16 2 125 17 2 3.5 12 24 14.8 12000 228 CAD 请求报价
FUML-40-M16-150-D3-TK 有 40 M16 2 150 17 2 3.5 12 24 14.8 12000 264 CAD 请求报价
FUML-40-M16-200-D3-TK 有 40 M16 2 200 17 2 3.5 12 24 14.8 12000 328 CAD 请求报价
FUML-50-M16-75-D3-TK 有 50 M16 2 75 17 2.5 4 12 24 14.8 14000 185 CAD 请求报价
FUML-50-M16-100-D3-TK 有 50 M16 2 100 17 2.5 4 12 24 14.8 14000 218 CAD 请求报价
FUML-50-M16-125-D3-TK 有 50 M16 2 125 17 2.5 4 12 24 14.8 14000 251 CAD 请求报价
FUML-50-M16-150-D3-TK 有 50 M16 2 150 17 2.5 4 12 24 14.8 14000 287 CAD 请求报价
FUML-50-M16-200-D3-TK 有 50 M16 2 200 17 2.5 4 12 24 14.8 14000 350 CAD 请求报价
FUML-60-M16-75-D3-TK 有 60 M16 2 75 17 2.5 4.5 12 24 14.8 16000 207 CAD 请求报价
FUML-60-M16-100-D3-TK 有 60 M16 2 100 17 2.5 4.5 12 24 14.8 16000 240 CAD 请求报价
FUML-60-M16-125-D3-TK 有 60 M16 2 125 17 2.5 4.5 12 24 14.8 16000 273 CAD 请求报价
FUML-60-M16-150-D3-TK 有 60 M16 2 150 17 2.5 4.5 12 24 14.8 16000 309 CAD 请求报价
FUML-60-M16-200-D3-TK 有 60 M16 2 200 17 2.5 4.5 12 24 14.8 16000 372 CAD 请求报价
FUML-80-M16-75-D3-TK 有 80 M16 2 75 18 3 5 12 24 14.8 20000 284 CAD 请求报价
FUML-80-M16-100-D3-TK 有 80 M16 2 100 18 3 5 12 24 14.8 20000 317 CAD 请求报价
FUML-80-M16-125-D3-TK 有 80 M16 2 125 18 3 5 12 24 14.8 20000 350 CAD 请求报价
FUML-80-M16-150-D3-TK 有 80 M16 2 150 18 3 5 12 24 14.8 20000 386 CAD 请求报价
FUML-80-M16-200-D3-TK 有 80 M16 2 200 18 3 5 12 24 14.8 20000 449 CAD 请求报价
FUML-80-M20-75-D3-TK 有 80 M20 2.5 75 19 3 5 15 30 18 20000 348 CAD 请求报价
FUML-80-M20-100-D3-TK 有 80 M20 2.5 100 19 3 5 15 30 18 20000 400 CAD 请求报价
FUML-80-M20-125-D3-TK 有 80 M20 2.5 125 19 3 5 15 30 18 20000 451 CAD 请求报价
FUML-80-M20-150-D3-TK 有 80 M20 2.5 150 19 3 5 15 30 18 20000 506 CAD 请求报价
FUML-80-M20-200-D3-TK 有 80 M20 2.5 200 19 3 5 15 30 18 20000 606 CAD 请求报价
FUML-80-M24-100-D3-TK 有 80 M24 3 100 22 3 5 19 36 21.5 22000 508 CAD 请求报价
FUML-80-M24-125-D3-TK 有 80 M24 3 125 22 3 5 19 36 21.5 22000 584 CAD 请求报价
FUML-80-M24-150-D3-TK 有 80 M24 3 150 22 3 5 19 36 21.5 22000 659 CAD 请求报价
FUML-80-M24-200-D3-TK 有 80 M24 3 200 22 3 5 19 36 21.5 22000 808 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUML-D3-T FUML-D3-TK
螺丝 SUS316L SUS316L
垫 SUS316L SUS316L
内六角埋头螺栓 SUS316L SUS316L
橡胶膜片 NBR（黑）
肖氏硬度A70±5		 NBR（黑）
肖氏硬度A70±5
锁定螺母 SUS316L

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫等所有金属零件均为耐腐蚀性、耐药品性优于SUS304的SUS316L制。
  • 请利用螺丝的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸、移动时，可防止橡胶膜片的脱落。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUML-D3-T 无
FUML-D3-TK 有
