调平调节器（外螺纹） - 六角调整

Leveling Adjuster with External Hexagon at the Bottom

FUMS-D0-S

安全注意事项

符号RoHS指令

FUMS-D0-S调平调节器（外螺纹） - 六角调整

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

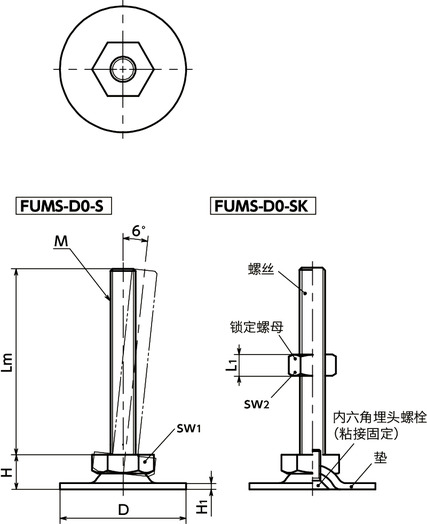

FUMS-D0-S调平调节器（外螺纹） - 六角调整寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 sw1 sw2 L1 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUMS-40-M8-40-D0-S 无 40 M8 1.25 40 11 2 17 - - 8000 40 CAD 请求报价
FUMS-40-M8-50-D0-S 无 40 M8 1.25 50 11 2 17 - - 8000 44 CAD 请求报价
FUMS-40-M8-63-D0-S 无 40 M8 1.25 63 11 2 17 - - 8000 50 CAD 请求报价
FUMS-40-M10-50-D0-S 无 40 M10 1.5 50 11 2 17 - - 12000 73 CAD 请求报价
FUMS-40-M10-60-D0-S 无 40 M10 1.5 60 11 2 17 - - 12000 80 CAD 请求报价
FUMS-40-M10-80-D0-S 无 40 M10 1.5 80 11 2 17 - - 12000 87 CAD 请求报价
FUMS-40-M10-100-D0-S 无 40 M10 1.5 100 11 2 17 - - 12000 98 CAD 请求报价
FUMS-40-M12-60-D0-S 无 40 M12 1.75 60 11 2 17 - - 12000 90 CAD 请求报价
FUMS-40-M12-80-D0-S 无 40 M12 1.75 80 11 2 17 - - 12000 105 CAD 请求报价
FUMS-40-M12-100-D0-S 无 40 M12 1.75 100 11 2 17 - - 12000 120 CAD 请求报价
FUMS-40-M12-125-D0-S 无 40 M12 1.75 125 11 2 17 - - 12000 137 CAD 请求报价
FUMS-50-M8-40-D0-S 无 50 M8 1.25 40 11 2.5 17 - - 8000 60 CAD 请求报价
FUMS-50-M8-50-D0-S 无 50 M8 1.25 50 11 2.5 17 - - 8000 60 CAD 请求报价
FUMS-50-M8-63-D0-S 无 50 M8 1.25 63 11 2.5 17 - - 8000 73 CAD 请求报价
FUMS-50-M10-50-D0-S 无 50 M10 1.5 50 11 2.5 17 - - 14000 93 CAD 请求报价
FUMS-50-M10-60-D0-S 无 50 M10 1.5 60 11 2.5 17 - - 14000 97 CAD 请求报价
FUMS-50-M10-80-D0-S 无 50 M10 1.5 80 11 2.5 17 - - 14000 107 CAD 请求报价
FUMS-50-M10-100-D0-S 无 50 M10 1.5 100 11 2.5 17 - - 14000 118 CAD 请求报价
FUMS-50-M12-60-D0-S 无 50 M12 1.75 60 11 2.5 17 - - 14000 107 CAD 请求报价
FUMS-50-M12-80-D0-S 无 50 M12 1.75 80 11 2.5 17 - - 14000 125 CAD 请求报价
FUMS-50-M12-100-D0-S 无 50 M12 1.75 100 11 2.5 17 - - 14000 137 CAD 请求报价
FUMS-50-M12-125-D0-S 无 50 M12 1.75 125 11 2.5 17 - - 14000 155 CAD 请求报价
FUMS-60-M8-40-D0-S 无 60 M8 1.25 40 11 2.5 17 - - 8000 74 CAD 请求报价
FUMS-60-M8-50-D0-S 无 60 M8 1.25 50 11 2.5 17 - - 8000 80 CAD 请求报价
FUMS-60-M8-63-D0-S 无 60 M8 1.25 63 11 2.5 17 - - 8000 82 CAD 请求报价
FUMS-60-M10-50-D0-S 无 60 M10 1.5 50 11 2.5 17 - - 14000 107 CAD 请求报价
FUMS-60-M10-60-D0-S 无 60 M10 1.5 60 11 2.5 17 - - 14000 107 CAD 请求报价
FUMS-60-M10-80-D0-S 无 60 M10 1.5 80 11 2.5 17 - - 14000 118 CAD 请求报价
FUMS-60-M10-100-D0-S 无 60 M10 1.5 100 11 2.5 17 - - 14000 128 CAD 请求报价
FUMS-60-M12-60-D0-S 无 60 M12 1.75 60 11 2.5 17 - - 16000 126 CAD 请求报价
FUMS-60-M12-80-D0-S 无 60 M12 1.75 80 11 2.5 17 - - 16000 137 CAD 请求报价
FUMS-60-M12-100-D0-S 无 60 M12 1.75 100 11 2.5 17 - - 16000 153 CAD 请求报价
FUMS-60-M12-125-D0-S 无 60 M12 1.75 125 11 2.5 17 - - 16000 172 CAD 请求报价
FUMS-80-M8-40-D0-S 无 80 M8 1.25 40 12 3 17 - - 8000 142 CAD 请求报价
FUMS-80-M8-50-D0-S 无 80 M8 1.25 50 12 3 17 - - 8000 141 CAD 请求报价
FUMS-80-M8-63-D0-S 无 80 M8 1.25 63 12 3 17 - - 8000 149 CAD 请求报价
FUMS-80-M10-50-D0-S 无 80 M10 1.5 50 12 3 17 - - 14000 170 CAD 请求报价
FUMS-80-M10-60-D0-S 无 80 M10 1.5 60 12 3 17 - - 14000 174 CAD 请求报价
FUMS-80-M10-80-D0-S 无 80 M10 1.5 80 12 3 17 - - 14000 181 CAD 请求报价
FUMS-80-M10-100-D0-S 无 80 M10 1.5 100 12 3 17 - - 14000 195 CAD 请求报价
FUMS-80-M12-60-D0-S 无 80 M12 1.75 60 12 3 17 - - 20000 189 CAD 请求报价
FUMS-80-M12-80-D0-S 无 80 M12 1.75 80 12 3 17 - - 20000 204 CAD 请求报价
FUMS-80-M12-100-D0-S 无 80 M12 1.75 100 12 3 17 - - 20000 217 CAD 请求报价
FUMS-80-M12-125-D0-S 无 80 M12 1.75 125 12 3 17 - - 20000 234 CAD 请求报价
FUMS-40-M8-40-D0-SK 有 40 M8 1.25 40 11 2 17 13 6.8 8000 44 CAD 请求报价
FUMS-40-M8-50-D0-SK 有 40 M8 1.25 50 11 2 17 13 6.8 8000 50 CAD 请求报价
FUMS-40-M8-63-D0-SK 有 40 M8 1.25 63 11 2 17 13 6.8 8000 52 CAD 请求报价
FUMS-40-M10-50-D0-SK 有 40 M10 1.5 50 11 2 17 16 8.4 12000 82 CAD 请求报价
FUMS-40-M10-60-D0-SK 有 40 M10 1.5 60 11 2 17 16 8.4 12000 86 CAD 请求报价
FUMS-40-M10-80-D0-SK 有 40 M10 1.5 80 11 2 17 16 8.4 12000 96 CAD 请求报价
FUMS-40-M10-100-D0-SK 有 40 M10 1.5 100 11 2 17 16 8.4 12000 107 CAD 请求报价
FUMS-40-M12-60-D0-SK 有 40 M12 1.75 60 11 2 17 18 10.8 12000 103 CAD 请求报价
FUMS-40-M12-80-D0-SK 有 40 M12 1.75 80 11 2 17 18 10.8 12000 117 CAD 请求报价
FUMS-40-M12-100-D0-SK 有 40 M12 1.75 100 11 2 17 18 10.8 12000 132 CAD 请求报价
FUMS-40-M12-125-D0-SK 有 40 M12 1.75 125 11 2 17 18 10.8 12000 149 CAD 请求报价
FUMS-50-M8-40-D0-SK 有 50 M8 1.25 40 11 2.5 17 13 6.8 8000 60 CAD 请求报价
FUMS-50-M8-50-D0-SK 有 50 M8 1.25 50 11 2.5 17 13 6.8 8000 68 CAD 请求报价
FUMS-50-M8-63-D0-SK 有 50 M8 1.25 63 11 2.5 17 13 6.8 8000 73 CAD 请求报价
FUMS-50-M10-50-D0-SK 有 50 M10 1.5 50 11 2.5 17 16 8.4 14000 102 CAD 请求报价
FUMS-50-M10-60-D0-SK 有 50 M10 1.5 60 11 2.5 17 16 8.4 14000 106 CAD 请求报价
FUMS-50-M10-80-D0-SK 有 50 M10 1.5 80 11 2.5 17 16 8.4 14000 116 CAD 请求报价
FUMS-50-M10-100-D0-SK 有 50 M10 1.5 100 11 2.5 17 16 8.4 14000 127 CAD 请求报价
FUMS-50-M12-60-D0-SK 有 50 M12 1.75 60 11 2.5 17 18 10.8 14000 123 CAD 请求报价
FUMS-50-M12-80-D0-SK 有 50 M12 1.75 80 11 2.5 17 18 10.8 14000 137 CAD 请求报价
FUMS-50-M12-100-D0-SK 有 50 M12 1.75 100 11 2.5 17 18 10.8 14000 152 CAD 请求报价
FUMS-50-M12-125-D0-SK 有 50 M12 1.75 125 11 2.5 17 18 10.8 14000 169 CAD 请求报价
FUMS-60-M8-40-D0-SK 有 60 M8 1.25 40 11 2.5 17 13 6.8 8000 80 CAD 请求报价
FUMS-60-M8-50-D0-SK 有 60 M8 1.25 50 11 2.5 17 13 6.8 8000 80 CAD 请求报价
FUMS-60-M8-63-D0-SK 有 60 M8 1.25 63 11 2.5 17 13 6.8 8000 86 CAD 请求报价
FUMS-60-M10-50-D0-SK 有 60 M10 1.5 50 11 2.5 17 16 8.4 14000 116 CAD 请求报价
FUMS-60-M10-60-D0-SK 有 60 M10 1.5 60 11 2.5 17 16 8.4 14000 120 CAD 请求报价
FUMS-60-M10-80-D0-SK 有 60 M10 1.5 80 11 2.5 17 16 8.4 14000 130 CAD 请求报价
FUMS-60-M10-100-D0-SK 有 60 M10 1.5 100 11 2.5 17 16 8.4 14000 141 CAD 请求报价
FUMS-60-M12-60-D0-SK 有 60 M12 1.75 60 11 2.5 17 18 10.8 16000 137 CAD 请求报价
FUMS-60-M12-80-D0-SK 有 60 M12 1.75 80 11 2.5 17 18 10.8 16000 151 CAD 请求报价
FUMS-60-M12-100-D0-SK 有 60 M12 1.75 100 11 2.5 17 18 10.8 16000 166 CAD 请求报价
FUMS-60-M12-125-D0-SK 有 60 M12 1.75 125 11 2.5 17 18 10.8 16000 183 CAD 请求报价
FUMS-80-M8-40-D0-SK 有 80 M8 1.25 40 12 3 17 13 6.8 8000 142 CAD 请求报价
FUMS-80-M8-50-D0-SK 有 80 M8 1.25 50 12 3 17 13 6.8 8000 145 CAD 请求报价
FUMS-80-M8-63-D0-SK 有 80 M8 1.25 63 12 3 17 13 6.8 8000 149 CAD 请求报价
FUMS-80-M10-50-D0-SK 有 80 M10 1.5 50 12 3 17 16 8.4 14000 179 CAD 请求报价
FUMS-80-M10-60-D0-SK 有 80 M10 1.5 60 12 3 17 16 8.4 14000 183 CAD 请求报价
FUMS-80-M10-80-D0-SK 有 80 M10 1.5 80 12 3 17 16 8.4 14000 193 CAD 请求报价
FUMS-80-M10-100-D0-SK 有 80 M10 1.5 100 12 3 17 16 8.4 14000 204 CAD 请求报价
FUMS-80-M12-60-D0-SK 有 80 M12 1.75 60 12 3 17 18 10.8 20000 200 CAD 请求报价
FUMS-80-M12-80-D0-SK 有 80 M12 1.75 80 12 3 17 18 10.8 20000 214 CAD 请求报价
FUMS-80-M12-100-D0-SK 有 80 M12 1.75 100 12 3 17 18 10.8 20000 229 CAD 请求报价
FUMS-80-M12-125-D0-SK 有 80 M12 1.75 125 12 3 17 18 10.8 20000 246 CAD 请求报价

＊1：　表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUMS-D0-S FUMS-D0-SK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 相当于SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUMS-D0-S 无
FUMS-D0-SK 有

型号列表

FUMS-40-M10-D0-S

FUMS-40-M10-D0-SK

FUMS-40-M12-D0-S

FUMS-40-M12-D0-SK

FUMS-40-M8-D0-S

FUMS-40-M8-D0-SK

FUMS-50-M10-D0-S

FUMS-50-M10-D0-SK

FUMS-50-M12-D0-S

FUMS-50-M12-D0-SK

FUMS-50-M8-D0-S

FUMS-50-M8-D0-SK

FUMS-60-M10-D0-S

FUMS-60-M10-D0-SK

FUMS-60-M12-D0-S

FUMS-60-M12-D0-SK

FUMS-60-M8-D0-S

FUMS-60-M8-D0-SK

FUMS-80-M10-D0-S

FUMS-80-M10-D0-SK

FUMS-80-M12-D0-S

FUMS-80-M12-D0-SK

FUMS-80-M8-D0-S

FUMS-80-M8-D0-SK
