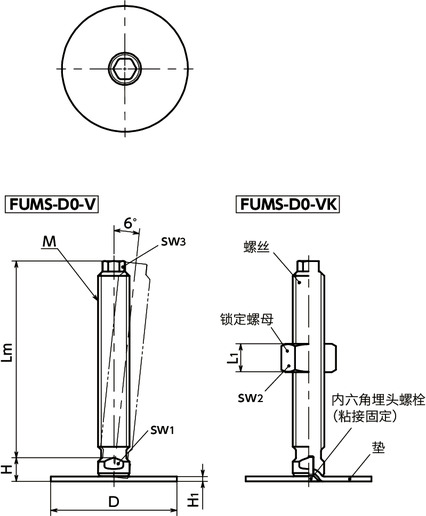

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | sw1 | sw2 | sw3 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUMS-60-M16-75-D0-V | 无 | 60 | M16 | 2 | 75 | 14 | 2.5 | 12 | - | 10 | - | 16000 | 157 | CAD | 请求报价 |
| FUMS-60-M16-100-D0-V | 无 | 60 | M16 | 2 | 100 | 14 | 2.5 | 12 | - | 10 | - | 16000 | 191 | CAD | 请求报价 |
| FUMS-60-M16-125-D0-V | 无 | 60 | M16 | 2 | 125 | 14 | 2.5 | 12 | - | 10 | - | 16000 | 223 | CAD | 请求报价 |
| FUMS-60-M16-150-D0-V | 无 | 60 | M16 | 2 | 150 | 14 | 2.5 | 12 | - | 10 | - | 16000 | 256 | CAD | 请求报价 |
| FUMS-80-M16-75-D0-V | 无 | 80 | M16 | 2 | 75 | 15 | 3 | 12 | - | 10 | - | 20000 | 217 | CAD | 请求报价 |
| FUMS-80-M16-100-D0-V | 无 | 80 | M16 | 2 | 100 | 15 | 3 | 12 | - | 10 | - | 20000 | 251 | CAD | 请求报价 |
| FUMS-80-M16-125-D0-V | 无 | 80 | M16 | 2 | 125 | 15 | 3 | 12 | - | 10 | - | 20000 | 283 | CAD | 请求报价 |
| FUMS-80-M16-150-D0-V | 无 | 80 | M16 | 2 | 150 | 15 | 3 | 12 | - | 10 | - | 20000 | 316 | CAD | 请求报价 |
| FUMS-80-M20-100-D0-V | 无 | 80 | M20 | 2.5 | 100 | 15 | 3 | 16 | - | 13 | - | 20000 | 331 | CAD | 请求报价 |
| FUMS-80-M20-125-D0-V | 无 | 80 | M20 | 2.5 | 125 | 15 | 3 | 16 | - | 13 | - | 20000 | 382 | CAD | 请求报价 |
| FUMS-80-M20-150-D0-V | 无 | 80 | M20 | 2.5 | 150 | 15 | 3 | 16 | - | 13 | - | 20000 | 434 | CAD | 请求报价 |
| FUMS-80-M20-200-D0-V | 无 | 80 | M20 | 2.5 | 200 | 15 | 3 | 16 | - | 13 | - | 20000 | 539 | CAD | 请求报价 |
| FUMS-80-M24-100-D0-V | 无 | 80 | M24 | 3 | 100 | 18 | 3 | 20 | - | 17 | - | 22000 | 433 | CAD | 请求报价 |
| FUMS-80-M24-150-D0-V | 无 | 80 | M24 | 3 | 150 | 18 | 3 | 20 | - | 17 | - | 22000 | 581 | CAD | 请求报价 |
| FUMS-80-M24-200-D0-V | 无 | 80 | M24 | 3 | 200 | 18 | 3 | 20 | - | 17 | - | 22000 | 727 | CAD | 请求报价 |
| FUMS-60-M16-75-D0-VK | 有 | 60 | M16 | 2 | 75 | 14 | 2.5 | 12 | 24 | 10 | 14.8 | 16000 | 191 | CAD | 请求报价 |
| FUMS-60-M16-100-D0-VK | 有 | 60 | M16 | 2 | 100 | 14 | 2.5 | 12 | 24 | 10 | 14.8 | 16000 | 225 | CAD | 请求报价 |
| FUMS-60-M16-125-D0-VK | 有 | 60 | M16 | 2 | 125 | 14 | 2.5 | 12 | 24 | 10 | 14.8 | 16000 | 257 | CAD | 请求报价 |
| FUMS-60-M16-150-D0-VK | 有 | 60 | M16 | 2 | 150 | 14 | 2.5 | 12 | 24 | 10 | 14.8 | 16000 | 290 | CAD | 请求报价 |
| FUMS-80-M16-75-D0-VK | 有 | 80 | M16 | 2 | 75 | 15 | 3 | 12 | 24 | 10 | 14.8 | 20000 | 251 | CAD | 请求报价 |
| FUMS-80-M16-100-D0-VK | 有 | 80 | M16 | 2 | 100 | 15 | 3 | 12 | 24 | 10 | 14.8 | 20000 | 285 | CAD | 请求报价 |
| FUMS-80-M16-125-D0-VK | 有 | 80 | M16 | 2 | 125 | 15 | 3 | 12 | 24 | 10 | 14.8 | 20000 | 317 | CAD | 请求报价 |
| FUMS-80-M16-150-D0-VK | 有 | 80 | M16 | 2 | 150 | 15 | 3 | 12 | 24 | 10 | 14.8 | 20000 | 350 | CAD | 请求报价 |
| FUMS-80-M20-100-D0-VK | 有 | 80 | M20 | 2.5 | 100 | 15 | 3 | 16 | 30 | 13 | 18 | 20000 | 384 | CAD | 请求报价 |
| FUMS-80-M20-125-D0-VK | 有 | 80 | M20 | 2.5 | 125 | 15 | 3 | 16 | 30 | 13 | 18 | 20000 | 435 | CAD | 请求报价 |
| FUMS-80-M20-150-D0-VK | 有 | 80 | M20 | 2.5 | 150 | 15 | 3 | 16 | 30 | 13 | 18 | 20000 | 487 | CAD | 请求报价 |
| FUMS-80-M20-200-D0-VK | 有 | 80 | M20 | 2.5 | 200 | 15 | 3 | 16 | 30 | 13 | 18 | 20000 | 592 | CAD | 请求报价 |
| FUMS-80-M24-100-D0-VK | 有 | 80 | M24 | 3 | 100 | 18 | 3 | 20 | 36 | 17 | 21.5 | 22000 | 528 | CAD | 请求报价 |
| FUMS-80-M24-150-D0-VK | 有 | 80 | M24 | 3 | 150 | 18 | 3 | 20 | 36 | 17 | 21.5 | 22000 | 676 | CAD | 请求报价 |
| FUMS-80-M24-200-D0-VK | 有 | 80 | M24 | 3 | 200 | 18 | 3 | 20 | 36 | 17 | 21.5 | 22000 | 822 | CAD | 请求报价 |
＊1： 表中数值为螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUMS-D0-V | FUMS-D0-VK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | 相当于SUS304 |
特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺丝上部的六角部分及下部的对边宽度来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FUMS-D0-V | 无 |
| FUMS-D0-VK | 有 |
