调平调节器（外螺纹） - 六角调整 - 带橡胶膜片

Name: FUMS-D1-S
Brand: 锅屋百迪精密机械
Availability: OutOfStock

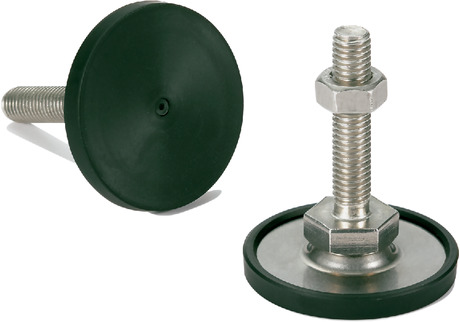

Leveling Adjuster with External Hexagon at the Bottom

FUMS-D1-S

安全注意事项

符号RoHS指令

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

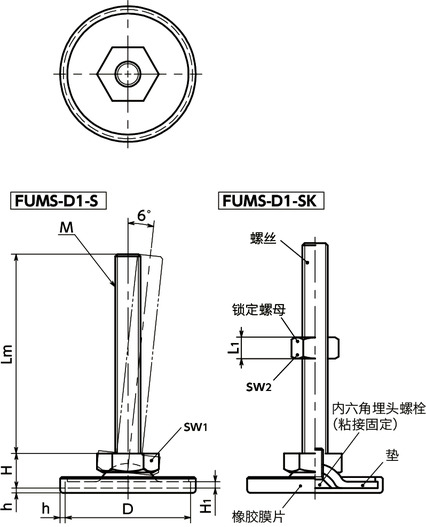

形状図

尺寸・CAD

选择

锁定螺母的有无: 所有; 无; 有

D: 所有; 40; 50; 60; 80

M（粗牙） 螺纹公称直径: 所有; M8; M10; M12

单位 : mm

型号	锁定螺母的有无	D	M（粗牙）螺纹公称直径	螺距	Lm	H	H₁	h	sw₁	sw₂	L₁	静态容许载荷（N）^＊1	质量（g）	CAD下载	请求报价
FUMS-40-M8-40-D1-S	无	40	M8	1.25	40	11	2	1.5	17	-	-	8000	45	CAD	请求报价
FUMS-40-M8-50-D1-S	无	40	M8	1.25	50	11	2	1.5	17	-	-	8000	53	CAD	请求报价
FUMS-40-M8-63-D1-S	无	40	M8	1.25	63	11	2	1.5	17	-	-	8000	51	CAD	请求报价
FUMS-40-M10-50-D1-S	无	40	M10	1.5	50	11	2	1.5	17	-	-	12000	76	CAD	请求报价
FUMS-40-M10-60-D1-S	无	40	M10	1.5	60	11	2	1.5	17	-	-	12000	80	CAD	请求报价
FUMS-40-M10-80-D1-S	无	40	M10	1.5	80	11	2	1.5	17	-	-	12000	90	CAD	请求报价
FUMS-40-M10-100-D1-S	无	40	M10	1.5	100	11	2	1.5	17	-	-	12000	101	CAD	请求报价
FUMS-40-M12-60-D1-S	无	40	M12	1.75	60	11	2	1.5	17	-	-	12000	94	CAD	请求报价
FUMS-40-M12-80-D1-S	无	40	M12	1.75	80	11	2	1.5	17	-	-	12000	108	CAD	请求报价
FUMS-40-M12-100-D1-S	无	40	M12	1.75	100	11	2	1.5	17	-	-	12000	120	CAD	请求报价
FUMS-40-M12-125-D1-S	无	40	M12	1.75	125	11	2	1.5	17	-	-	12000	139	CAD	请求报价
FUMS-50-M8-40-D1-S	无	50	M8	1.25	40	11	2.5	2	17	-	-	8000	66	CAD	请求报价
FUMS-50-M8-50-D1-S	无	50	M8	1.25	50	11	2.5	2	17	-	-	8000	70	CAD	请求报价
FUMS-50-M8-63-D1-S	无	50	M8	1.25	63	11	2.5	2	17	-	-	8000	74	CAD	请求报价
FUMS-50-M10-50-D1-S	无	50	M10	1.5	50	11	2.5	2	17	-	-	14000	99	CAD	请求报价
FUMS-50-M10-60-D1-S	无	50	M10	1.5	60	11	2.5	2	17	-	-	14000	96	CAD	请求报价
FUMS-50-M10-80-D1-S	无	50	M10	1.5	80	11	2.5	2	17	-	-	14000	113	CAD	请求报价
FUMS-50-M10-100-D1-S	无	50	M10	1.5	100	11	2.5	2	17	-	-	14000	120	CAD	请求报价
FUMS-50-M12-60-D1-S	无	50	M12	1.75	60	11	2.5	2	17	-	-	14000	117	CAD	请求报价
FUMS-50-M12-80-D1-S	无	50	M12	1.75	80	11	2.5	2	17	-	-	14000	129	CAD	请求报价
FUMS-50-M12-100-D1-S	无	50	M12	1.75	100	11	2.5	2	17	-	-	14000	146	CAD	请求报价
FUMS-50-M12-125-D1-S	无	50	M12	1.75	125	11	2.5	2	17	-	-	14000	160	CAD	请求报价
FUMS-60-M8-40-D1-S	无	60	M8	1.25	40	11	2.5	2	17	-	-	8000	82	CAD	请求报价
FUMS-60-M8-50-D1-S	无	60	M8	1.25	50	11	2.5	2	17	-	-	8000	90	CAD	请求报价
FUMS-60-M8-63-D1-S	无	60	M8	1.25	63	11	2.5	2	17	-	-	8000	90	CAD	请求报价
FUMS-60-M10-50-D1-S	无	60	M10	1.5	50	11	2.5	2	17	-	-	14000	120	CAD	请求报价
FUMS-60-M10-60-D1-S	无	60	M10	1.5	60	11	2.5	2	17	-	-	14000	120	CAD	请求报价
FUMS-60-M10-80-D1-S	无	60	M10	1.5	80	11	2.5	2	17	-	-	14000	129	CAD	请求报价
FUMS-60-M10-100-D1-S	无	60	M10	1.5	100	11	2.5	2	17	-	-	14000	138	CAD	请求报价
FUMS-60-M12-60-D1-S	无	60	M12	1.75	60	11	2.5	2	17	-	-	16000	133	CAD	请求报价
FUMS-60-M12-80-D1-S	无	60	M12	1.75	80	11	2.5	2	17	-	-	16000	148	CAD	请求报价
FUMS-60-M12-100-D1-S	无	60	M12	1.75	100	11	2.5	2	17	-	-	16000	162	CAD	请求报价
FUMS-60-M12-125-D1-S	无	60	M12	1.75	125	11	2.5	2	17	-	-	16000	180	CAD	请求报价
FUMS-80-M8-40-D1-S	无	80	M8	1.25	40	12	3	2	17	-	-	8000	151	CAD	请求报价
FUMS-80-M8-50-D1-S	无	80	M8	1.25	50	12	3	2	17	-	-	8000	155	CAD	请求报价
FUMS-80-M8-63-D1-S	无	80	M8	1.25	63	12	3	2	17	-	-	8000	159	CAD	请求报价
FUMS-80-M10-50-D1-S	无	80	M10	1.5	50	12	3	2	17	-	-	14000	180	CAD	请求报价
FUMS-80-M10-60-D1-S	无	80	M10	1.5	60	12	3	2	17	-	-	14000	188	CAD	请求报价
FUMS-80-M10-80-D1-S	无	80	M10	1.5	80	12	3	2	17	-	-	14000	197	CAD	请求报价
FUMS-80-M10-100-D1-S	无	80	M10	1.5	100	12	3	2	17	-	-	14000	210	CAD	请求报价
FUMS-80-M12-60-D1-S	无	80	M12	1.75	60	12	3	2	17	-	-	20000	200	CAD	请求报价
FUMS-80-M12-80-D1-S	无	80	M12	1.75	80	12	3	2	17	-	-	20000	216	CAD	请求报价
FUMS-80-M12-100-D1-S	无	80	M12	1.75	100	12	3	2	17	-	-	20000	228	CAD	请求报价
FUMS-80-M12-125-D1-S	无	80	M12	1.75	125	12	3	2	17	-	-	20000	248	CAD	请求报价
FUMS-40-M8-40-D1-SK	有	40	M8	1.25	40	11	2	1.5	17	13	6.8	8000	50	CAD	请求报价
FUMS-40-M8-50-D1-SK	有	40	M8	1.25	50	11	2	1.5	17	13	6.8	8000	53	CAD	请求报价
FUMS-40-M8-63-D1-SK	有	40	M8	1.25	63	11	2	1.5	17	13	6.8	8000	60	CAD	请求报价
FUMS-40-M10-50-D1-SK	有	40	M10	1.5	50	11	2	1.5	17	16	8.4	12000	85	CAD	请求报价
FUMS-40-M10-60-D1-SK	有	40	M10	1.5	60	11	2	1.5	17	16	8.4	12000	89	CAD	请求报价
FUMS-40-M10-80-D1-SK	有	40	M10	1.5	80	11	2	1.5	17	16	8.4	12000	99	CAD	请求报价
FUMS-40-M10-100-D1-SK	有	40	M10	1.5	100	11	2	1.5	17	16	8.4	12000	110	CAD	请求报价
FUMS-40-M12-60-D1-SK	有	40	M12	1.75	60	11	2	1.5	17	18	10.8	12000	106	CAD	请求报价
FUMS-40-M12-80-D1-SK	有	40	M12	1.75	80	11	2	1.5	17	18	10.8	12000	120	CAD	请求报价
FUMS-40-M12-100-D1-SK	有	40	M12	1.75	100	11	2	1.5	17	18	10.8	12000	135	CAD	请求报价
FUMS-40-M12-125-D1-SK	有	40	M12	1.75	125	11	2	1.5	17	18	10.8	12000	152	CAD	请求报价
FUMS-50-M8-40-D1-SK	有	50	M8	1.25	40	11	2.5	2	17	13	6.8	8000	70	CAD	请求报价
FUMS-50-M8-50-D1-SK	有	50	M8	1.25	50	11	2.5	2	17	13	6.8	8000	74	CAD	请求报价
FUMS-50-M8-63-D1-SK	有	50	M8	1.25	63	11	2.5	2	17	13	6.8	8000	79	CAD	请求报价
FUMS-50-M10-50-D1-SK	有	50	M10	1.5	50	11	2.5	2	17	16	8.4	14000	108	CAD	请求报价
FUMS-50-M10-60-D1-SK	有	50	M10	1.5	60	11	2.5	2	17	16	8.4	14000	112	CAD	请求报价
FUMS-50-M10-80-D1-SK	有	50	M10	1.5	80	11	2.5	2	17	16	8.4	14000	122	CAD	请求报价
FUMS-50-M10-100-D1-SK	有	50	M10	1.5	100	11	2.5	2	17	16	8.4	14000	133	CAD	请求报价
FUMS-50-M12-60-D1-SK	有	50	M12	1.75	60	11	2.5	2	17	18	10.8	14000	129	CAD	请求报价
FUMS-50-M12-80-D1-SK	有	50	M12	1.75	80	11	2.5	2	17	18	10.8	14000	143	CAD	请求报价
FUMS-50-M12-100-D1-SK	有	50	M12	1.75	100	11	2.5	2	17	18	10.8	14000	158	CAD	请求报价
FUMS-50-M12-125-D1-SK	有	50	M12	1.75	125	11	2.5	2	17	18	10.8	14000	175	CAD	请求报价
FUMS-60-M8-40-D1-SK	有	60	M8	1.25	40	11	2.5	2	17	13	6.8	8000	88	CAD	请求报价
FUMS-60-M8-50-D1-SK	有	60	M8	1.25	50	11	2.5	2	17	13	6.8	8000	90	CAD	请求报价
FUMS-60-M8-63-D1-SK	有	60	M8	1.25	63	11	2.5	2	17	13	6.8	8000	94	CAD	请求报价
FUMS-60-M10-50-D1-SK	有	60	M10	1.5	50	11	2.5	2	17	16	8.4	14000	120	CAD	请求报价
FUMS-60-M10-60-D1-SK	有	60	M10	1.5	60	11	2.5	2	17	16	8.4	14000	128	CAD	请求报价
FUMS-60-M10-80-D1-SK	有	60	M10	1.5	80	11	2.5	2	17	16	8.4	14000	138	CAD	请求报价
FUMS-60-M10-100-D1-SK	有	60	M10	1.5	100	11	2.5	2	17	16	8.4	14000	149	CAD	请求报价
FUMS-60-M12-60-D1-SK	有	60	M12	1.75	60	11	2.5	2	17	18	10.8	16000	145	CAD	请求报价
FUMS-60-M12-80-D1-SK	有	60	M12	1.75	80	11	2.5	2	17	18	10.8	16000	159	CAD	请求报价
FUMS-60-M12-100-D1-SK	有	60	M12	1.75	100	11	2.5	2	17	18	10.8	16000	174	CAD	请求报价
FUMS-60-M12-125-D1-SK	有	60	M12	1.75	125	11	2.5	2	17	18	10.8	16000	191	CAD	请求报价
FUMS-80-M8-40-D1-SK	有	80	M8	1.25	40	12	3	2	17	13	6.8	8000	160	CAD	请求报价
FUMS-80-M8-50-D1-SK	有	80	M8	1.25	50	12	3	2	17	13	6.8	8000	160	CAD	请求报价
FUMS-80-M8-63-D1-SK	有	80	M8	1.25	63	12	3	2	17	13	6.8	8000	163	CAD	请求报价
FUMS-80-M10-50-D1-SK	有	80	M10	1.5	50	12	3	2	17	16	8.4	14000	193	CAD	请求报价
FUMS-80-M10-60-D1-SK	有	80	M10	1.5	60	12	3	2	17	16	8.4	14000	197	CAD	请求报价
FUMS-80-M10-80-D1-SK	有	80	M10	1.5	80	12	3	2	17	16	8.4	14000	207	CAD	请求报价
FUMS-80-M10-100-D1-SK	有	80	M10	1.5	100	12	3	2	17	16	8.4	14000	218	CAD	请求报价
FUMS-80-M12-60-D1-SK	有	80	M12	1.75	60	12	3	2	17	18	10.8	20000	214	CAD	请求报价
FUMS-80-M12-80-D1-SK	有	80	M12	1.75	80	12	3	2	17	18	10.8	20000	228	CAD	请求报价
FUMS-80-M12-100-D1-SK	有	80	M12	1.75	100	12	3	2	17	18	10.8	20000	243	CAD	请求报价
FUMS-80-M12-125-D1-SK	有	80	M12	1.75	125	12	3	2	17	18	10.8	20000	260	CAD	请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	FUMS-D1-S	FUMS-D1-SK
螺丝	SUS303	SUS303
垫	SUS304	SUS304
内六角埋头螺栓	不锈钢	不锈钢
橡胶膜片	TPE（黑）肖氏硬度A80（参考）	TPE（黑）肖氏硬度A80（参考）
锁定螺母		相当于SUS304

特点

耐久性优良的金属制调平调节器。
螺丝、垫为不锈钢制，耐腐蚀性优良。
请利用螺丝的六角部分来进行设备、装置的高度调整。
垫最大可倾斜6°。适用于倾斜面。
带橡胶膜片，可有效防止设备、装置的滑动。
橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
橡胶膜片可拆卸。
可选择锁定螺母的有无。

产品符号	锁定螺母
FUMS-D1-S	无
FUMS-D1-SK	有
