调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片

Leveling Adjuster with Socket Head

FUMS-D1-U

安全注意事项

符号RoHS指令

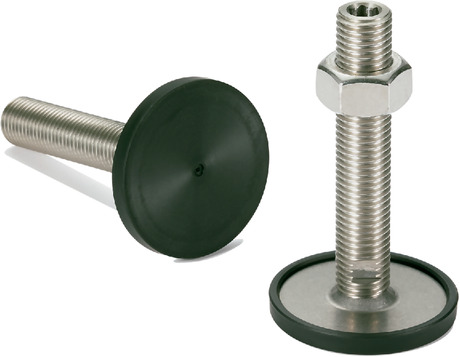

FUMS-D1-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

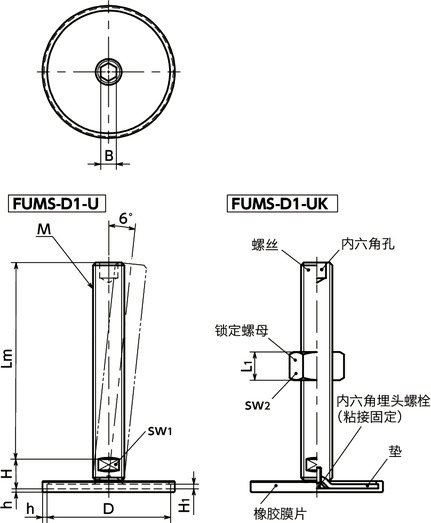

形状図

FUMS-D1-U调平调节器（外螺纹） - 带内六角孔 - 带橡胶膜片寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
40
50
60
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 h sw1 sw2 L1 B 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FUMS-40-M16-75-D1-U 无 40 M16 2 75 17 2 1.5 12 - - 8 12000 127 CAD 请求报价
FUMS-40-M16-100-D1-U 无 40 M16 2 100 17 2 1.5 12 - - 8 12000 159 CAD 请求报价
FUMS-40-M16-125-D1-U 无 40 M16 2 125 17 2 1.5 12 - - 8 12000 192 CAD 请求报价
FUMS-40-M16-150-D1-U 无 40 M16 2 150 17 2 1.5 12 - - 8 12000 223 CAD 请求报价
FUMS-40-M16-200-D1-U 无 40 M16 2 200 17 2 1.5 12 - - 8 12000 290 CAD 请求报价
FUMS-50-M16-75-D1-U 无 50 M16 2 75 17 2.5 2 12 - - 8 14000 150 CAD 请求报价
FUMS-50-M16-100-D1-U 无 50 M16 2 100 17 2.5 2 12 - - 8 14000 182 CAD 请求报价
FUMS-50-M16-125-D1-U 无 50 M16 2 125 17 2.5 2 12 - - 8 14000 215 CAD 请求报价
FUMS-50-M16-150-D1-U 无 50 M16 2 150 17 2.5 2 12 - - 8 14000 247 CAD 请求报价
FUMS-50-M16-200-D1-U 无 50 M16 2 200 17 2.5 2 12 - - 8 14000 313 CAD 请求报价
FUMS-60-M16-75-D1-U 无 60 M16 2 75 17 2.5 2 12 - - 8 16000 169 CAD 请求报价
FUMS-60-M16-100-D1-U 无 60 M16 2 100 17 2.5 2 12 - - 8 16000 201 CAD 请求报价
FUMS-60-M16-125-D1-U 无 60 M16 2 125 17 2.5 2 12 - - 8 16000 234 CAD 请求报价
FUMS-60-M16-150-D1-U 无 60 M16 2 150 17 2.5 2 12 - - 8 16000 266 CAD 请求报价
FUMS-60-M16-200-D1-U 无 60 M16 2 200 17 2.5 2 12 - - 8 16000 332 CAD 请求报价
FUMS-80-M16-75-D1-U 无 80 M16 2 75 18 3 2 12 - - 8 20000 234 CAD 请求报价
FUMS-80-M16-100-D1-U 无 80 M16 2 100 18 3 2 12 - - 8 20000 267 CAD 请求报价
FUMS-80-M16-125-D1-U 无 80 M16 2 125 18 3 2 12 - - 8 20000 300 CAD 请求报价
FUMS-80-M16-150-D1-U 无 80 M16 2 150 18 3 2 12 - - 8 20000 332 CAD 请求报价
FUMS-80-M16-200-D1-U 无 80 M16 2 200 18 3 2 12 - - 8 20000 398 CAD 请求报价
FUMS-80-M20-75-D1-U 无 80 M20 2.5 75 19 3 2 15 - - 10 20000 295 CAD 请求报价
FUMS-80-M20-100-D1-U 无 80 M20 2.5 100 19 3 2 15 - - 10 20000 347 CAD 请求报价
FUMS-80-M20-125-D1-U 无 80 M20 2.5 125 19 3 2 15 - - 10 20000 396 CAD 请求报价
FUMS-80-M20-150-D1-U 无 80 M20 2.5 150 19 3 2 15 - - 10 20000 454 CAD 请求报价
FUMS-80-M20-200-D1-U 无 80 M20 2.5 200 19 3 2 15 - - 10 20000 549 CAD 请求报价
FUMS-80-M24-100-D1-U 无 80 M24 3 100 22 3 2 19 - - 12 22000 448 CAD 请求报价
FUMS-80-M24-125-D1-U 无 80 M24 3 125 22 3 2 19 - - 12 22000 516 CAD 请求报价
FUMS-80-M24-150-D1-U 无 80 M24 3 150 22 3 2 19 - - 12 22000 597 CAD 请求报价
FUMS-80-M24-200-D1-U 无 80 M24 3 200 22 3 2 19 - - 12 22000 733 CAD 请求报价
FUMS-40-M16-75-D1-UK 有 40 M16 2 75 17 2 1.5 12 24 14.8 8 12000 157 CAD 请求报价
FUMS-40-M16-100-D1-UK 有 40 M16 2 100 17 2 1.5 12 24 14.8 8 12000 193 CAD 请求报价
FUMS-40-M16-125-D1-UK 有 40 M16 2 125 17 2 1.5 12 24 14.8 8 12000 226 CAD 请求报价
FUMS-40-M16-150-D1-UK 有 40 M16 2 150 17 2 1.5 12 24 14.8 8 12000 260 CAD 请求报价
FUMS-40-M16-200-D1-UK 有 40 M16 2 200 17 2 1.5 12 24 14.8 8 12000 320 CAD 请求报价
FUMS-50-M16-75-D1-UK 有 50 M16 2 75 17 2.5 2 12 24 14.8 8 14000 181 CAD 请求报价
FUMS-50-M16-100-D1-UK 有 50 M16 2 100 17 2.5 2 12 24 14.8 8 14000 215 CAD 请求报价
FUMS-50-M16-125-D1-UK 有 50 M16 2 125 17 2.5 2 12 24 14.8 8 14000 249 CAD 请求报价
FUMS-50-M16-150-D1-UK 有 50 M16 2 150 17 2.5 2 12 24 14.8 8 14000 280 CAD 请求报价
FUMS-50-M16-200-D1-UK 有 50 M16 2 200 17 2.5 2 12 24 14.8 8 14000 347 CAD 请求报价
FUMS-60-M16-75-D1-UK 有 60 M16 2 75 17 2.5 2 12 24 14.8 8 16000 200 CAD 请求报价
FUMS-60-M16-100-D1-UK 有 60 M16 2 100 17 2.5 2 12 24 14.8 8 16000 232 CAD 请求报价
FUMS-60-M16-125-D1-UK 有 60 M16 2 125 17 2.5 2 12 24 14.8 8 16000 268 CAD 请求报价
FUMS-60-M16-150-D1-UK 有 60 M16 2 150 17 2.5 2 12 24 14.8 8 16000 300 CAD 请求报价
FUMS-60-M16-200-D1-UK 有 60 M16 2 200 17 2.5 2 12 24 14.8 8 16000 366 CAD 请求报价
FUMS-80-M16-75-D1-UK 有 80 M16 2 75 18 3 2 12 24 14.8 8 20000 269 CAD 请求报价
FUMS-80-M16-100-D1-UK 有 80 M16 2 100 18 3 2 12 24 14.8 8 20000 300 CAD 请求报价
FUMS-80-M16-125-D1-UK 有 80 M16 2 125 18 3 2 12 24 14.8 8 20000 334 CAD 请求报价
FUMS-80-M16-150-D1-UK 有 80 M16 2 150 18 3 2 12 24 14.8 8 20000 366 CAD 请求报价
FUMS-80-M16-200-D1-UK 有 80 M16 2 200 18 3 2 12 24 14.8 8 20000 432 CAD 请求报价
FUMS-80-M20-75-D1-UK 有 80 M20 2.5 75 19 3 2 15 30 18 10 20000 348 CAD 请求报价
FUMS-80-M20-100-D1-UK 有 80 M20 2.5 100 19 3 2 15 30 18 10 20000 400 CAD 请求报价
FUMS-80-M20-125-D1-UK 有 80 M20 2.5 125 19 3 2 15 30 18 10 20000 449 CAD 请求报价
FUMS-80-M20-150-D1-UK 有 80 M20 2.5 150 19 3 2 15 30 18 10 20000 507 CAD 请求报价
FUMS-80-M20-200-D1-UK 有 80 M20 2.5 200 19 3 2 15 30 18 10 20000 602 CAD 请求报价
FUMS-80-M24-100-D1-UK 有 80 M24 3 100 22 3 2 19 36 21.5 12 22000 548 CAD 请求报价
FUMS-80-M24-125-D1-UK 有 80 M24 3 125 22 3 2 19 36 21.5 12 22000 616 CAD 请求报价
FUMS-80-M24-150-D1-UK 有 80 M24 3 150 22 3 2 19 36 21.5 12 22000 700 CAD 请求报价
FUMS-80-M24-200-D1-UK 有 80 M24 3 200 22 3 2 19 36 21.5 12 22000 833 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FUMS-D1-U FUMS-D1-UK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
橡胶膜片 TPE（黑）
肖氏硬度A80（参考）		 TPE（黑）
肖氏硬度A80（参考）
锁定螺母 相当于SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 带橡胶膜片，可有效防止设备、装置的滑动。
  • 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
  • 橡胶膜片可拆卸。
  • 可选择锁定螺母的有无。
产品符号 锁定螺母
FUMS-D1-U 无
FUMS-D1-UK 有
