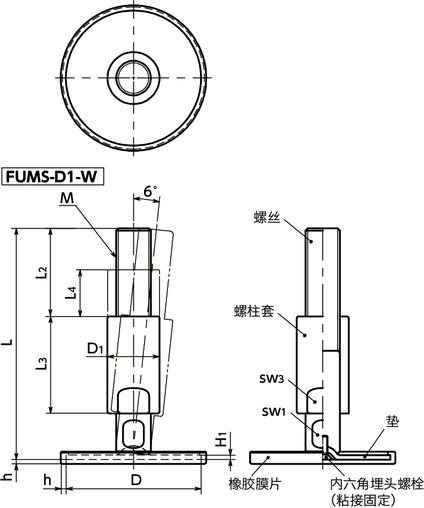

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | H1 | h | sw1 | sw3 | L2 | L3 | L4 | D1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUMS-60-M16-110-D1-W | 60 | M16 | 2 | 110 | 2.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 16000 | 292 | CAD | 请求报价 |
| FUMS-60-M16-135-D1-W | 60 | M16 | 2 | 135 | 2.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 16000 | 329 | CAD | 请求报价 |
| FUMS-60-M16-160-D1-W | 60 | M16 | 2 | 160 | 2.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 16000 | 370 | CAD | 请求报价 |
| FUMS-60-M16-185-D1-W | 60 | M16 | 2 | 185 | 2.5 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 16000 | 410 | CAD | 请求报价 |
| FUMS-80-M16-110-D1-W | 80 | M16 | 2 | 110 | 3 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 20000 | 358 | CAD | 请求报价 |
| FUMS-80-M16-135-D1-W | 80 | M16 | 2 | 135 | 3 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 20000 | 395 | CAD | 请求报价 |
| FUMS-80-M16-160-D1-W | 80 | M16 | 2 | 160 | 3 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 20000 | 436 | CAD | 请求报价 |
| FUMS-80-M16-185-D1-W | 80 | M16 | 2 | 185 | 3 | 2 | 12 | 20 | 45 | 45 | 29 | 24 | 20000 | 476 | CAD | 请求报价 |
| FUMS-80-M20-134-D1-W | 80 | M20 | 2.5 | 134 | 3 | 2 | 16 | 24 | 56 | 56 | 37 | 30 | 20000 | 575 | CAD | 请求报价 |
| FUMS-80-M20-159-D1-W | 80 | M20 | 2.5 | 159 | 3 | 2 | 16 | 24 | 56 | 56 | 37 | 30 | 20000 | 638 | CAD | 请求报价 |
| FUMS-80-M20-184-D1-W | 80 | M20 | 2.5 | 184 | 3 | 2 | 16 | 24 | 56 | 56 | 37 | 30 | 20000 | 701 | CAD | 请求报价 |
| FUMS-80-M20-234-D1-W | 80 | M20 | 2.5 | 234 | 3 | 2 | 16 | 24 | 56 | 56 | 37 | 30 | 20000 | 825 | CAD | 请求报价 |
| FUMS-80-M24-159-D1-W | 80 | M24 | 3 | 159 | 3 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 22000 | 876 | CAD | 请求报价 |
| FUMS-80-M24-209-D1-W | 80 | M24 | 3 | 209 | 3 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 22000 | 1054 | CAD | 请求报价 |
| FUMS-80-M24-259-D1-W | 80 | M24 | 3 | 259 | 3 | 2 | 20 | 30 | 67 | 67 | 42 | 35 | 22000 | 1233 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUMS-D1-W | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 |
| 螺柱套 | SUS303 |
| 橡胶膜片 | TPE（黑） 肖氏硬度A80（参考） |
特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
- 橡胶膜片为耐候性优良的TPE制。材质在有紫外线和气温变化的环境下也不易劣化。
- 橡胶膜片可拆卸。
