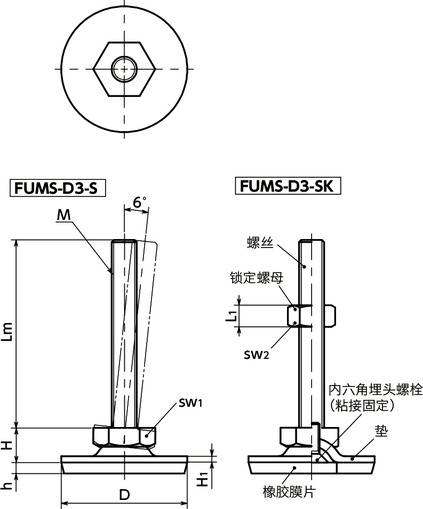

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | h | sw1 | sw2 | L1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FUMS-40-M8-40-D3-S | 无 | 40 | M8 | 1.25 | 40 | 11 | 2 | 3.5 | 17 | - | - | 8000 | 41 | CAD | 请求报价 |
| FUMS-40-M8-50-D3-S | 无 | 40 | M8 | 1.25 | 50 | 11 | 2 | 3.5 | 17 | - | - | 8000 | 45 | CAD | 请求报价 |
| FUMS-40-M8-63-D3-S | 无 | 40 | M8 | 1.25 | 63 | 11 | 2 | 3.5 | 17 | - | - | 8000 | 49 | CAD | 请求报价 |
| FUMS-40-M10-50-D3-S | 无 | 40 | M10 | 1.5 | 50 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 74 | CAD | 请求报价 |
| FUMS-40-M10-60-D3-S | 无 | 40 | M10 | 1.5 | 60 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 80 | CAD | 请求报价 |
| FUMS-40-M10-80-D3-S | 无 | 40 | M10 | 1.5 | 80 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 88 | CAD | 请求报价 |
| FUMS-40-M10-100-D3-S | 无 | 40 | M10 | 1.5 | 100 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 99 | CAD | 请求报价 |
| FUMS-40-M12-60-D3-S | 无 | 40 | M12 | 1.75 | 60 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 92 | CAD | 请求报价 |
| FUMS-40-M12-80-D3-S | 无 | 40 | M12 | 1.75 | 80 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 106 | CAD | 请求报价 |
| FUMS-40-M12-100-D3-S | 无 | 40 | M12 | 1.75 | 100 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 122 | CAD | 请求报价 |
| FUMS-40-M12-125-D3-S | 无 | 40 | M12 | 1.75 | 125 | 11 | 2 | 3.5 | 17 | - | - | 12000 | 140 | CAD | 请求报价 |
| FUMS-50-M8-40-D3-S | 无 | 50 | M8 | 1.25 | 40 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 61 | CAD | 请求报价 |
| FUMS-50-M8-50-D3-S | 无 | 50 | M8 | 1.25 | 50 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 65 | CAD | 请求报价 |
| FUMS-50-M8-63-D3-S | 无 | 50 | M8 | 1.25 | 63 | 11 | 2.5 | 4 | 17 | - | - | 8000 | 69 | CAD | 请求报价 |
| FUMS-50-M10-50-D3-S | 无 | 50 | M10 | 1.5 | 50 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 94 | CAD | 请求报价 |
| FUMS-50-M10-60-D3-S | 无 | 50 | M10 | 1.5 | 60 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 98 | CAD | 请求报价 |
| FUMS-50-M10-80-D3-S | 无 | 50 | M10 | 1.5 | 80 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 109 | CAD | 请求报价 |
| FUMS-50-M10-100-D3-S | 无 | 50 | M10 | 1.5 | 100 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 119 | CAD | 请求报价 |
| FUMS-50-M12-60-D3-S | 无 | 50 | M12 | 1.75 | 60 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 112 | CAD | 请求报价 |
| FUMS-50-M12-80-D3-S | 无 | 50 | M12 | 1.75 | 80 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 126 | CAD | 请求报价 |
| FUMS-50-M12-100-D3-S | 无 | 50 | M12 | 1.75 | 100 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 145 | CAD | 请求报价 |
| FUMS-50-M12-125-D3-S | 无 | 50 | M12 | 1.75 | 125 | 11 | 2.5 | 4 | 17 | - | - | 14000 | 165 | CAD | 请求报价 |
| FUMS-60-M8-40-D3-S | 无 | 60 | M8 | 1.25 | 40 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 81 | CAD | 请求报价 |
| FUMS-60-M8-50-D3-S | 无 | 60 | M8 | 1.25 | 50 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 85 | CAD | 请求报价 |
| FUMS-60-M8-63-D3-S | 无 | 60 | M8 | 1.25 | 63 | 11 | 2.5 | 4.5 | 17 | - | - | 8000 | 89 | CAD | 请求报价 |
| FUMS-60-M10-50-D3-S | 无 | 60 | M10 | 1.5 | 50 | 11 | 2.5 | 4.5 | 17 | - | - | 14000 | 114 | CAD | 请求报价 |
| FUMS-60-M10-60-D3-S | 无 | 60 | M10 | 1.5 | 60 | 11 | 2.5 | 4.5 | 17 | - | - | 14000 | 119 | CAD | 请求报价 |
| FUMS-60-M10-80-D3-S | 无 | 60 | M10 | 1.5 | 80 | 11 | 2.5 | 4.5 | 17 | - | - | 14000 | 128 | CAD | 请求报价 |
| FUMS-60-M10-100-D3-S | 无 | 60 | M10 | 1.5 | 100 | 11 | 2.5 | 4.5 | 17 | - | - | 14000 | 140 | CAD | 请求报价 |
| FUMS-60-M12-60-D3-S | 无 | 60 | M12 | 1.75 | 60 | 11 | 2.5 | 4.5 | 17 | - | - | 16000 | 132 | CAD | 请求报价 |
| FUMS-60-M12-80-D3-S | 无 | 60 | M12 | 1.75 | 80 | 11 | 2.5 | 4.5 | 17 | - | - | 16000 | 146 | CAD | 请求报价 |
| FUMS-60-M12-100-D3-S | 无 | 60 | M12 | 1.75 | 100 | 11 | 2.5 | 4.5 | 17 | - | - | 16000 | 160 | CAD | 请求报价 |
| FUMS-60-M12-125-D3-S | 无 | 60 | M12 | 1.75 | 125 | 11 | 2.5 | 4.5 | 17 | - | - | 16000 | 178 | CAD | 请求报价 |
| FUMS-80-M8-40-D3-S | 无 | 80 | M8 | 1.25 | 40 | 12 | 3 | 5 | 17 | - | - | 8000 | 161 | CAD | 请求报价 |
| FUMS-80-M8-50-D3-S | 无 | 80 | M8 | 1.25 | 50 | 12 | 3 | 5 | 17 | - | - | 8000 | 165 | CAD | 请求报价 |
| FUMS-80-M8-63-D3-S | 无 | 80 | M8 | 1.25 | 63 | 12 | 3 | 5 | 17 | - | - | 8000 | 169 | CAD | 请求报价 |
| FUMS-80-M10-50-D3-S | 无 | 80 | M10 | 1.5 | 50 | 12 | 3 | 5 | 17 | - | - | 14000 | 194 | CAD | 请求报价 |
| FUMS-80-M10-60-D3-S | 无 | 80 | M10 | 1.5 | 60 | 12 | 3 | 5 | 17 | - | - | 14000 | 196 | CAD | 请求报价 |
| FUMS-80-M10-80-D3-S | 无 | 80 | M10 | 1.5 | 80 | 12 | 3 | 5 | 17 | - | - | 14000 | 211 | CAD | 请求报价 |
| FUMS-80-M10-100-D3-S | 无 | 80 | M10 | 1.5 | 100 | 12 | 3 | 5 | 17 | - | - | 14000 | 216 | CAD | 请求报价 |
| FUMS-80-M12-60-D3-S | 无 | 80 | M12 | 1.75 | 60 | 12 | 3 | 5 | 17 | - | - | 20000 | 214 | CAD | 请求报价 |
| FUMS-80-M12-80-D3-S | 无 | 80 | M12 | 1.75 | 80 | 12 | 3 | 5 | 17 | - | - | 20000 | 226 | CAD | 请求报价 |
| FUMS-80-M12-100-D3-S | 无 | 80 | M12 | 1.75 | 100 | 12 | 3 | 5 | 17 | - | - | 20000 | 245 | CAD | 请求报价 |
| FUMS-80-M12-125-D3-S | 无 | 80 | M12 | 1.75 | 125 | 12 | 3 | 5 | 17 | - | - | 20000 | 258 | CAD | 请求报价 |
| FUMS-40-M8-40-D3-SK | 有 | 40 | M8 | 1.25 | 40 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 8000 | 45 | CAD | 请求报价 |
| FUMS-40-M8-50-D3-SK | 有 | 40 | M8 | 1.25 | 50 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 8000 | 49 | CAD | 请求报价 |
| FUMS-40-M8-63-D3-SK | 有 | 40 | M8 | 1.25 | 63 | 11 | 2 | 3.5 | 17 | 13 | 6.8 | 8000 | 53 | CAD | 请求报价 |
| FUMS-40-M10-50-D3-SK | 有 | 40 | M10 | 1.5 | 50 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 12000 | 83 | CAD | 请求报价 |
| FUMS-40-M10-60-D3-SK | 有 | 40 | M10 | 1.5 | 60 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 12000 | 87 | CAD | 请求报价 |
| FUMS-40-M10-80-D3-SK | 有 | 40 | M10 | 1.5 | 80 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 12000 | 97 | CAD | 请求报价 |
| FUMS-40-M10-100-D3-SK | 有 | 40 | M10 | 1.5 | 100 | 11 | 2 | 3.5 | 17 | 16 | 8.4 | 12000 | 108 | CAD | 请求报价 |
| FUMS-40-M12-60-D3-SK | 有 | 40 | M12 | 1.75 | 60 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 12000 | 104 | CAD | 请求报价 |
| FUMS-40-M12-80-D3-SK | 有 | 40 | M12 | 1.75 | 80 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 12000 | 118 | CAD | 请求报价 |
| FUMS-40-M12-100-D3-SK | 有 | 40 | M12 | 1.75 | 100 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 12000 | 133 | CAD | 请求报价 |
| FUMS-40-M12-125-D3-SK | 有 | 40 | M12 | 1.75 | 125 | 11 | 2 | 3.5 | 17 | 18 | 10.8 | 12000 | 150 | CAD | 请求报价 |
| FUMS-50-M8-40-D3-SK | 有 | 50 | M8 | 1.25 | 40 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 74 | CAD | 请求报价 |
| FUMS-50-M8-50-D3-SK | 有 | 50 | M8 | 1.25 | 50 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 69 | CAD | 请求报价 |
| FUMS-50-M8-63-D3-SK | 有 | 50 | M8 | 1.25 | 63 | 11 | 2.5 | 4 | 17 | 13 | 6.8 | 8000 | 73 | CAD | 请求报价 |
| FUMS-50-M10-50-D3-SK | 有 | 50 | M10 | 1.5 | 50 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 14000 | 103 | CAD | 请求报价 |
| FUMS-50-M10-60-D3-SK | 有 | 50 | M10 | 1.5 | 60 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 14000 | 107 | CAD | 请求报价 |
| FUMS-50-M10-80-D3-SK | 有 | 50 | M10 | 1.5 | 80 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 14000 | 117 | CAD | 请求报价 |
| FUMS-50-M10-100-D3-SK | 有 | 50 | M10 | 1.5 | 100 | 11 | 2.5 | 4 | 17 | 16 | 8.4 | 14000 | 128 | CAD | 请求报价 |
| FUMS-50-M12-60-D3-SK | 有 | 50 | M12 | 1.75 | 60 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 14000 | 124 | CAD | 请求报价 |
| FUMS-50-M12-80-D3-SK | 有 | 50 | M12 | 1.75 | 80 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 14000 | 138 | CAD | 请求报价 |
| FUMS-50-M12-100-D3-SK | 有 | 50 | M12 | 1.75 | 100 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 14000 | 153 | CAD | 请求报价 |
| FUMS-50-M12-125-D3-SK | 有 | 50 | M12 | 1.75 | 125 | 11 | 2.5 | 4 | 17 | 18 | 10.8 | 14000 | 170 | CAD | 请求报价 |
| FUMS-60-M8-40-D3-SK | 有 | 60 | M8 | 1.25 | 40 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 85 | CAD | 请求报价 |
| FUMS-60-M8-50-D3-SK | 有 | 60 | M8 | 1.25 | 50 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 89 | CAD | 请求报价 |
| FUMS-60-M8-63-D3-SK | 有 | 60 | M8 | 1.25 | 63 | 11 | 2.5 | 4.5 | 17 | 13 | 6.8 | 8000 | 93 | CAD | 请求报价 |
| FUMS-60-M10-50-D3-SK | 有 | 60 | M10 | 1.5 | 50 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 14000 | 123 | CAD | 请求报价 |
| FUMS-60-M10-60-D3-SK | 有 | 60 | M10 | 1.5 | 60 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 14000 | 127 | CAD | 请求报价 |
| FUMS-60-M10-80-D3-SK | 有 | 60 | M10 | 1.5 | 80 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 14000 | 137 | CAD | 请求报价 |
| FUMS-60-M10-100-D3-SK | 有 | 60 | M10 | 1.5 | 100 | 11 | 2.5 | 4.5 | 17 | 16 | 8.4 | 14000 | 148 | CAD | 请求报价 |
| FUMS-60-M12-60-D3-SK | 有 | 60 | M12 | 1.75 | 60 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 16000 | 139 | CAD | 请求报价 |
| FUMS-60-M12-80-D3-SK | 有 | 60 | M12 | 1.75 | 80 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 16000 | 158 | CAD | 请求报价 |
| FUMS-60-M12-100-D3-SK | 有 | 60 | M12 | 1.75 | 100 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 16000 | 168 | CAD | 请求报价 |
| FUMS-60-M12-125-D3-SK | 有 | 60 | M12 | 1.75 | 125 | 11 | 2.5 | 4.5 | 17 | 18 | 10.8 | 16000 | 186 | CAD | 请求报价 |
| FUMS-80-M8-40-D3-SK | 有 | 80 | M8 | 1.25 | 40 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 165 | CAD | 请求报价 |
| FUMS-80-M8-50-D3-SK | 有 | 80 | M8 | 1.25 | 50 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 169 | CAD | 请求报价 |
| FUMS-80-M8-63-D3-SK | 有 | 80 | M8 | 1.25 | 63 | 12 | 3 | 5 | 17 | 13 | 6.8 | 8000 | 173 | CAD | 请求报价 |
| FUMS-80-M10-50-D3-SK | 有 | 80 | M10 | 1.5 | 50 | 12 | 3 | 5 | 17 | 16 | 8.4 | 14000 | 203 | CAD | 请求报价 |
| FUMS-80-M10-60-D3-SK | 有 | 80 | M10 | 1.5 | 60 | 12 | 3 | 5 | 17 | 16 | 8.4 | 14000 | 207 | CAD | 请求报价 |
| FUMS-80-M10-80-D3-SK | 有 | 80 | M10 | 1.5 | 80 | 12 | 3 | 5 | 17 | 16 | 8.4 | 14000 | 217 | CAD | 请求报价 |
| FUMS-80-M10-100-D3-SK | 有 | 80 | M10 | 1.5 | 100 | 12 | 3 | 5 | 17 | 16 | 8.4 | 14000 | 228 | CAD | 请求报价 |
| FUMS-80-M12-60-D3-SK | 有 | 80 | M12 | 1.75 | 60 | 12 | 3 | 5 | 17 | 18 | 10.8 | 20000 | 224 | CAD | 请求报价 |
| FUMS-80-M12-80-D3-SK | 有 | 80 | M12 | 1.75 | 80 | 12 | 3 | 5 | 17 | 18 | 10.8 | 20000 | 238 | CAD | 请求报价 |
| FUMS-80-M12-100-D3-SK | 有 | 80 | M12 | 1.75 | 100 | 12 | 3 | 5 | 17 | 18 | 10.8 | 20000 | 253 | CAD | 请求报价 |
| FUMS-80-M12-125-D3-SK | 有 | 80 | M12 | 1.75 | 125 | 12 | 3 | 5 | 17 | 18 | 10.8 | 20000 | 270 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FUMS-D3-S | FUMS-D3-SK | |
|---|---|---|
| 螺丝 | SUS303 | SUS303 |
| 垫 | SUS304 | SUS304 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 橡胶膜片 | NBR（黑） 肖氏硬度A70±5 |
NBR（黑） 肖氏硬度A70±5 |
| 锁定螺母 | 相当于SUS304 |

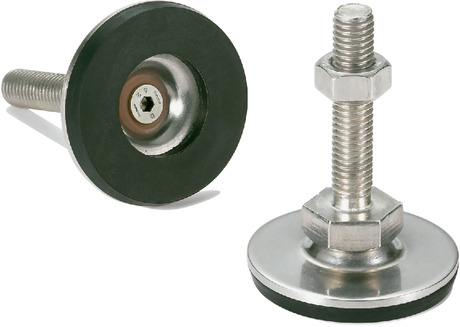

特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 垫最大可倾斜6°。适用于倾斜面。
- 带橡胶膜片，可有效防止设备、装置的滑动。
- 橡胶膜片粘接于垫上。在设备、装置上安装、拆卸、移动时，可防止橡胶膜片的脱落。
- 可选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FUMS-D3-S | 无 |
| FUMS-D3-SK | 有 |
