调平调节器（外螺纹） - 六角调整 - 带橡胶垫

Leveling Adjuster with External Hexagon at the Bottom

FVML-S

安全注意事项

符号RoHS指令

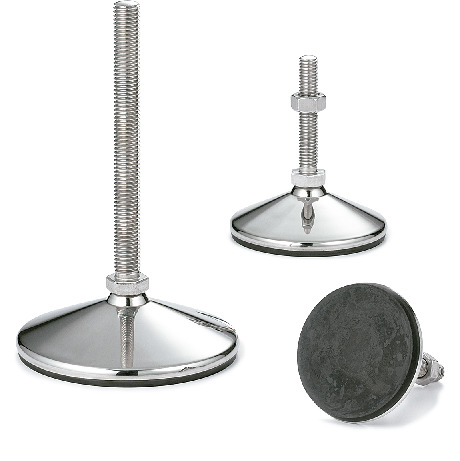

FVML-S调平调节器（外螺纹） - 六角调整 - 带橡胶垫

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。

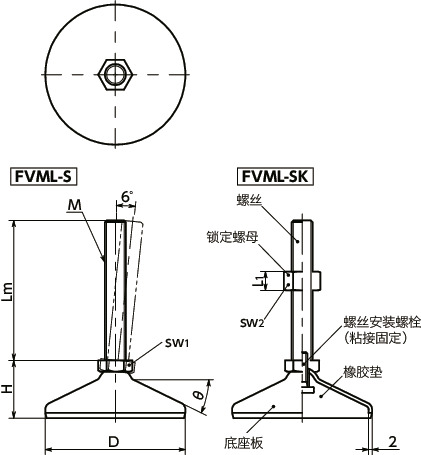

形状図

FVML-S调平调节器（外螺纹） - 六角调整 - 带橡胶垫寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
60
80
100
M（粗牙）
螺纹公称直径
所有
M8
M10
M12

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H sw1 sw2 L1 θ
（°）		 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FVML-60-M8-40-C3-S 无 60 M8 1.25 40 31 17 - - 32 8000 121 CAD 请求报价
FVML-60-M8-50-C3-S 无 60 M8 1.25 50 31 17 - - 32 8000 124 CAD 请求报价
FVML-60-M8-63-C3-S 无 60 M8 1.25 63 31 17 - - 32 8000 128 CAD 请求报价
FVML-60-M10-50-C3-S 无 60 M10 1.5 50 31 17 - - 32 14000 134 CAD 请求报价
FVML-60-M10-60-C3-S 无 60 M10 1.5 60 31 17 - - 32 14000 139 CAD 请求报价
FVML-60-M10-80-C3-S 无 60 M10 1.5 80 31 17 - - 32 14000 149 CAD 请求报价
FVML-60-M10-100-C3-S 无 60 M10 1.5 100 31 17 - - 32 14000 159 CAD 请求报价
FVML-60-M12-60-C3-S 无 60 M12 1.75 60 31 17 - - 32 14000 152 CAD 请求报价
FVML-60-M12-80-C3-S 无 60 M12 1.75 80 31 17 - - 32 14000 166 CAD 请求报价
FVML-60-M12-100-C3-S 无 60 M12 1.75 100 31 17 - - 32 14000 180 CAD 请求报价
FVML-60-M12-125-C3-S 无 60 M12 1.75 125 31 17 - - 32 14000 199 CAD 请求报价
FVML-80-M8-40-C3-S 无 80 M8 1.25 40 33 17 - - 26 8000 193 CAD 请求报价
FVML-80-M8-50-C3-S 无 80 M8 1.25 50 33 17 - - 26 8000 196 CAD 请求报价
FVML-80-M8-63-C3-S 无 80 M8 1.25 63 33 17 - - 26 8000 200 CAD 请求报价
FVML-80-M10-50-C3-S 无 80 M10 1.5 50 33 17 - - 26 14000 207 CAD 请求报价
FVML-80-M10-60-C3-S 无 80 M10 1.5 60 33 17 - - 26 14000 212 CAD 请求报价
FVML-80-M10-80-C3-S 无 80 M10 1.5 80 33 17 - - 26 14000 222 CAD 请求报价
FVML-80-M10-100-C3-S 无 80 M10 1.5 100 33 17 - - 26 14000 232 CAD 请求报价
FVML-80-M12-60-C3-S 无 80 M12 1.75 60 33 17 - - 26 14000 225 CAD 请求报价
FVML-80-M12-80-C3-S 无 80 M12 1.75 80 33 17 - - 26 14000 239 CAD 请求报价
FVML-80-M12-100-C3-S 无 80 M12 1.75 100 33 17 - - 26 14000 253 CAD 请求报价
FVML-80-M12-125-C3-S 无 80 M12 1.75 125 33 17 - - 26 14000 272 CAD 请求报价
FVML-100-M8-40-C3-S 无 100 M8 1.25 40 35 17 - - 22 8000 288 CAD 请求报价
FVML-100-M8-50-C3-S 无 100 M8 1.25 50 35 17 - - 22 8000 291 CAD 请求报价
FVML-100-M8-63-C3-S 无 100 M8 1.25 63 35 17 - - 22 8000 295 CAD 请求报价
FVML-100-M10-50-C3-S 无 100 M10 1.5 50 35 17 - - 22 14000 302 CAD 请求报价
FVML-100-M10-60-C3-S 无 100 M10 1.5 60 35 17 - - 22 14000 307 CAD 请求报价
FVML-100-M10-80-C3-S 无 100 M10 1.5 80 35 17 - - 22 14000 317 CAD 请求报价
FVML-100-M10-100-C3-S 无 100 M10 1.5 100 35 17 - - 22 14000 327 CAD 请求报价
FVML-100-M12-60-C3-S 无 100 M12 1.75 60 35 17 - - 22 16000 320 CAD 请求报价
FVML-100-M12-80-C3-S 无 100 M12 1.75 80 35 17 - - 22 16000 334 CAD 请求报价
FVML-100-M12-100-C3-S 无 100 M12 1.75 100 35 17 - - 22 16000 348 CAD 请求报价
FVML-100-M12-125-C3-S 无 100 M12 1.75 125 35 17 - - 22 16000 367 CAD 请求报价
FVML-60-M8-40-C3-SK 有 60 M8 1.25 40 31 17 13 6.8 32 8000 125 CAD 请求报价
FVML-60-M8-50-C3-SK 有 60 M8 1.25 50 31 17 13 6.8 32 8000 128 CAD 请求报价
FVML-60-M8-63-C3-SK 有 60 M8 1.25 63 31 17 13 6.8 32 8000 132 CAD 请求报价
FVML-60-M10-50-C3-SK 有 60 M10 1.5 50 31 17 16 8.4 32 14000 143 CAD 请求报价
FVML-60-M10-60-C3-SK 有 60 M10 1.5 60 31 17 16 8.4 32 14000 148 CAD 请求报价
FVML-60-M10-80-C3-SK 有 60 M10 1.5 80 31 17 16 8.4 32 14000 158 CAD 请求报价
FVML-60-M10-100-C3-SK 有 60 M10 1.5 100 31 17 16 8.4 32 14000 168 CAD 请求报价
FVML-60-M12-60-C3-SK 有 60 M12 1.75 60 31 17 18 10.8 32 14000 165 CAD 请求报价
FVML-60-M12-80-C3-SK 有 60 M12 1.75 80 31 17 18 10.8 32 14000 179 CAD 请求报价
FVML-60-M12-100-C3-SK 有 60 M12 1.75 100 31 17 18 10.8 32 14000 193 CAD 请求报价
FVML-60-M12-125-C3-SK 有 60 M12 1.75 125 31 17 18 10.8 32 14000 212 CAD 请求报价
FVML-80-M8-40-C3-SK 有 80 M8 1.25 40 33 17 13 6.8 26 8000 197 CAD 请求报价
FVML-80-M8-50-C3-SK 有 80 M8 1.25 50 33 17 13 6.8 26 8000 200 CAD 请求报价
FVML-80-M8-63-C3-SK 有 80 M8 1.25 63 33 17 13 6.8 26 8000 204 CAD 请求报价
FVML-80-M10-50-C3-SK 有 80 M10 1.5 50 33 17 16 8.4 26 14000 216 CAD 请求报价
FVML-80-M10-60-C3-SK 有 80 M10 1.5 60 33 17 16 8.4 26 14000 221 CAD 请求报价
FVML-80-M10-80-C3-SK 有 80 M10 1.5 80 33 17 16 8.4 26 14000 231 CAD 请求报价
FVML-80-M10-100-C3-SK 有 80 M10 1.5 100 33 17 16 8.4 26 14000 241 CAD 请求报价
FVML-80-M12-60-C3-SK 有 80 M12 1.75 60 33 17 18 10.8 26 14000 238 CAD 请求报价
FVML-80-M12-80-C3-SK 有 80 M12 1.75 80 33 17 18 10.8 26 14000 252 CAD 请求报价
FVML-80-M12-100-C3-SK 有 80 M12 1.75 100 33 17 18 10.8 26 14000 266 CAD 请求报价
FVML-80-M12-125-C3-SK 有 80 M12 1.75 125 33 17 18 10.8 26 14000 285 CAD 请求报价
FVML-100-M8-40-C3-SK 有 100 M8 1.25 40 35 17 13 6.8 22 8000 292 CAD 请求报价
FVML-100-M8-50-C3-SK 有 100 M8 1.25 50 35 17 13 6.8 22 8000 295 CAD 请求报价
FVML-100-M8-63-C3-SK 有 100 M8 1.25 63 35 17 13 6.8 22 8000 299 CAD 请求报价
FVML-100-M10-50-C3-SK 有 100 M10 1.5 50 35 17 16 8.4 22 14000 311 CAD 请求报价
FVML-100-M10-60-C3-SK 有 100 M10 1.5 60 35 17 16 8.4 22 14000 316 CAD 请求报价
FVML-100-M10-80-C3-SK 有 100 M10 1.5 80 35 17 16 8.4 22 14000 326 CAD 请求报价
FVML-100-M10-100-C3-SK 有 100 M10 1.5 100 35 17 16 8.4 22 14000 336 CAD 请求报价
FVML-100-M12-60-C3-SK 有 100 M12 1.75 60 35 17 18 10.8 22 16000 333 CAD 请求报价
FVML-100-M12-80-C3-SK 有 100 M12 1.75 80 35 17 18 10.8 22 16000 347 CAD 请求报价
FVML-100-M12-100-C3-SK 有 100 M12 1.75 100 35 17 18 10.8 22 16000 361 CAD 请求报价
FVML-100-M12-125-C3-SK 有 100 M12 1.75 125 35 17 18 10.8 22 16000 380 CAD 请求报价

＊1：　是螺丝垂直于底板座的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FVML-S FVML-SK
螺丝 SUS316L SUS316L
底座板 SUS316L SUS316L
螺丝安装螺栓 不锈钢 不锈钢
橡胶垫 NBR（黑）
肖氏硬度A85±5		 NBR（黑）
肖氏硬度A85±5
锁定螺母 - SUS316

特点

  • 底座板是液体容易流动的倾斜面，采用了容易清洁的镜面加工。
  • 螺纹底座板由SUS316L制成，比SUS304更耐腐蚀。
  • 橡胶垫还使用了符合美国食品药品监督管理局（FDA）标准的材料。
  • 请利用螺丝的六角部分来进行设备、装置的高度调整。
  • 底座板最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FVML-S 无
FVML-SK 有

型号列表

FVML-100-M10-C3-S

FVML-100-M10-C3-SK

FVML-100-M12-C3-S

FVML-100-M12-C3-SK

FVML-100-M8-C3-S

FVML-100-M8-C3-SK

FVML-60-M10-C3-S

FVML-60-M10-C3-SK

FVML-60-M12-C3-S

FVML-60-M12-C3-SK

FVML-60-M8-C3-S

FVML-60-M8-C3-SK

FVML-80-M10-C3-S

FVML-80-M10-C3-SK

FVML-80-M12-C3-S

FVML-80-M12-C3-SK

FVML-80-M8-C3-S

FVML-80-M8-C3-SK
