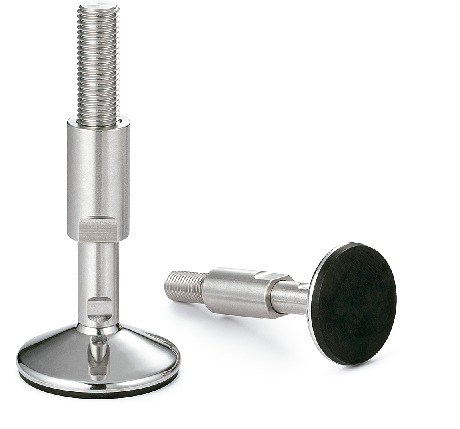

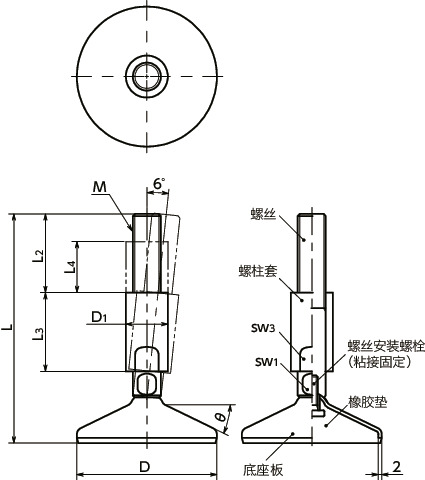

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | L | sw1 | sw3 | L2 | L3 | L4 | D1 | θ （°） |
静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FVMS-60-M16-129-C3-W | 60 | M16 | 2 | 129 | 12 | 20 | 45 | 45 | 29 | 24 | 32 | 14000 | 327 | CAD | 请求报价 |
| FVMS-60-M16-154-C3-W | 60 | M16 | 2 | 154 | 12 | 20 | 45 | 45 | 29 | 24 | 32 | 14000 | 364 | CAD | 请求报价 |
| FVMS-60-M16-179-C3-W | 60 | M16 | 2 | 179 | 12 | 20 | 45 | 45 | 29 | 24 | 32 | 14000 | 405 | CAD | 请求报价 |
| FVMS-60-M16-204-C3-W | 60 | M16 | 2 | 204 | 12 | 20 | 45 | 45 | 29 | 24 | 32 | 14000 | 445 | CAD | 请求报价 |
| FVMS-80-M16-131-C3-W | 80 | M16 | 2 | 131 | 12 | 20 | 45 | 45 | 29 | 24 | 26 | 14000 | 400 | CAD | 请求报价 |
| FVMS-80-M16-156-C3-W | 80 | M16 | 2 | 156 | 12 | 20 | 45 | 45 | 29 | 24 | 26 | 14000 | 437 | CAD | 请求报价 |
| FVMS-80-M16-181-C3-W | 80 | M16 | 2 | 181 | 12 | 20 | 45 | 45 | 29 | 24 | 26 | 14000 | 478 | CAD | 请求报价 |
| FVMS-80-M16-206-C3-W | 80 | M16 | 2 | 206 | 12 | 20 | 45 | 45 | 29 | 24 | 26 | 14000 | 518 | CAD | 请求报价 |
| FVMS-80-M20-155-C3-W | 80 | M20 | 2.5 | 155 | 16 | 24 | 56 | 56 | 36 | 30 | 26 | 32000 | 618 | CAD | 请求报价 |
| FVMS-80-M20-180-C3-W | 80 | M20 | 2.5 | 180 | 16 | 24 | 56 | 56 | 36 | 30 | 26 | 32000 | 681 | CAD | 请求报价 |
| FVMS-80-M20-205-C3-W | 80 | M20 | 2.5 | 205 | 16 | 24 | 56 | 56 | 36 | 30 | 26 | 32000 | 744 | CAD | 请求报价 |
| FVMS-80-M20-255-C3-W | 80 | M20 | 2.5 | 255 | 16 | 24 | 56 | 56 | 36 | 30 | 26 | 32000 | 868 | CAD | 请求报价 |
| FVMS-80-M24-179-C3-W | 80 | M24 | 3 | 179 | 20 | 30 | 67 | 67 | 42 | 35 | 26 | 36000 | 920 | CAD | 请求报价 |
| FVMS-80-M24-229-C3-W | 80 | M24 | 3 | 229 | 20 | 30 | 67 | 67 | 42 | 35 | 26 | 36000 | 1098 | CAD | 请求报价 |
| FVMS-80-M24-279-C3-W | 80 | M24 | 3 | 279 | 20 | 30 | 67 | 67 | 42 | 35 | 26 | 36000 | 1277 | CAD | 请求报价 |
| FVMS-100-M16-133-C3-W | 100 | M16 | 2 | 133 | 12 | 20 | 45 | 45 | 29 | 24 | 22 | 24000 | 495 | CAD | 请求报价 |
| FVMS-100-M16-158-C3-W | 100 | M16 | 2 | 158 | 12 | 20 | 45 | 45 | 29 | 24 | 22 | 24000 | 532 | CAD | 请求报价 |
| FVMS-100-M16-183-C3-W | 100 | M16 | 2 | 183 | 12 | 20 | 45 | 45 | 29 | 24 | 22 | 24000 | 573 | CAD | 请求报价 |
| FVMS-100-M16-208-C3-W | 100 | M16 | 2 | 208 | 12 | 20 | 45 | 45 | 29 | 24 | 22 | 24000 | 613 | CAD | 请求报价 |
| FVMS-100-M20-157-C3-W | 100 | M20 | 2.5 | 157 | 16 | 24 | 56 | 56 | 36 | 30 | 22 | 26000 | 713 | CAD | 请求报价 |
| FVMS-100-M20-182-C3-W | 100 | M20 | 2.5 | 182 | 16 | 24 | 56 | 56 | 36 | 30 | 22 | 26000 | 776 | CAD | 请求报价 |
| FVMS-100-M20-207-C3-W | 100 | M20 | 2.5 | 207 | 16 | 24 | 56 | 56 | 36 | 30 | 22 | 26000 | 839 | CAD | 请求报价 |
| FVMS-100-M20-257-C3-W | 100 | M20 | 2.5 | 257 | 16 | 24 | 56 | 56 | 36 | 30 | 22 | 26000 | 963 | CAD | 请求报价 |
| FVMS-100-M24-181-C3-W | 100 | M24 | 3 | 181 | 20 | 30 | 67 | 67 | 42 | 35 | 22 | 28000 | 1015 | CAD | 请求报价 |
| FVMS-100-M24-231-C3-W | 100 | M24 | 3 | 231 | 20 | 30 | 67 | 67 | 42 | 35 | 22 | 28000 | 1193 | CAD | 请求报价 |
| FVMS-100-M24-281-C3-W | 100 | M24 | 3 | 281 | 20 | 30 | 67 | 67 | 42 | 35 | 22 | 28000 | 1372 | CAD | 请求报价 |
＊1： 是螺丝垂直于底板座的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FVMS-W | |
|---|---|
| 螺丝 | SUS303 |
| 底座板 | SUS304 |
| 螺丝安装螺栓 | 不锈钢 |
| 橡胶垫 | NBR（黑） 肖氏硬度A85±5 |
| 螺柱套 | 不锈钢 |
特点
- 底座板是液体容易流动的倾斜面，采用了容易清洁的镜面加工。
- 螺丝、底座板为不锈钢制，耐腐蚀性优良。
- 橡胶垫还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 请利用螺丝的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 底座板最大可倾斜6°。适用于倾斜面。
