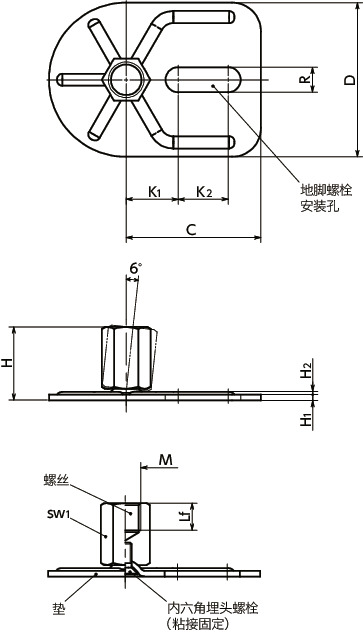

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | H1 | H2 | C | K1 | K2 | R | sw1 | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FYAF-80-M8-26-E0-X | 80 | M8 | 1.25 | 8 | 26 | 3 | 1.3 | 70 | 27 | 26 | 13 | 14 | 8000 | 223 | CAD | 请求报价 |
| FYAF-80-M10-29-E0-X | 80 | M10 | 1.5 | 10 | 29 | 3 | 1.3 | 70 | 27 | 26 | 13 | 14 | 10000 | 221 | CAD | 请求报价 |
| FYAF-80-M12-32-E0-X | 80 | M12 | 1.75 | 12 | 32 | 3 | 1.3 | 70 | 27 | 26 | 13 | 17 | 12000 | 237 | CAD | 请求报价 |
| FYAF-80-M16-38-E0-X | 80 | M16 | 2 | 16 | 38 | 3 | 1.3 | 70 | 27 | 26 | 13 | 22 | 12000 | 253 | CAD | 请求报价 |
| FYAF-80-M20-45-E0-X | 80 | M20 | 2.5 | 20 | 45 | 3 | 1.3 | 70 | 27 | 26 | 13 | 27 | 16000 | 316 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FYAF-E0-X | |
|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
| 内六角埋头螺栓 | 不锈钢 |
特点

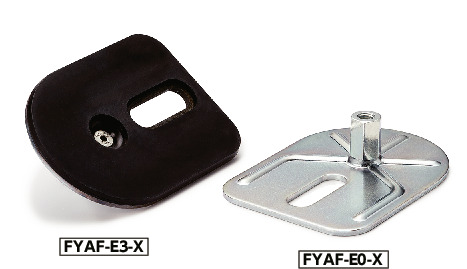

- 耐久性优良的金属制调平调节器。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
- 垫最大可倾斜6°。适用于倾斜面。
