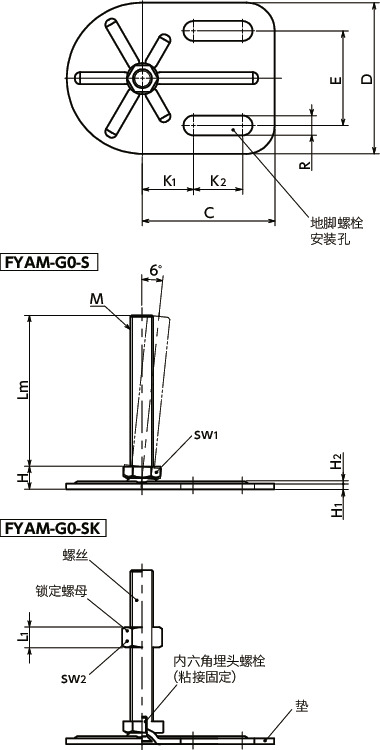

形状図
尺寸・CAD
单位 : mm
| 型号 | 锁定螺母的有无 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H1 | H2 | sw1 | sw2 | L1 | C | K1 | K2 | R | E | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FYAM-80-M12-60-G0-S | 无 | 80 | M12 | 1.75 | 60 | 12 | 3 | 1.3 | 17 | - | - | 70 | 27 | 26 | 10.5 | 50 | 12000 | 244 | CAD | 请求报价 |
| FYAM-80-M12-80-G0-S | 无 | 80 | M12 | 1.75 | 80 | 12 | 3 | 1.3 | 17 | - | - | 70 | 27 | 26 | 10.5 | 50 | 12000 | 259 | CAD | 请求报价 |
| FYAM-80-M12-100-G0-S | 无 | 80 | M12 | 1.75 | 100 | 12 | 3 | 1.3 | 17 | - | - | 70 | 27 | 26 | 10.5 | 50 | 12000 | 273 | CAD | 请求报价 |
| FYAM-80-M12-125-G0-S | 无 | 80 | M12 | 1.75 | 125 | 12 | 3 | 1.3 | 17 | - | - | 70 | 27 | 26 | 10.5 | 50 | 12000 | 295 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FYAM-G0-S | FYAM-G0-SK | |
|---|---|---|
| 螺丝 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 垫 | 钢 三价铬酸盐处理 |
钢 三价铬酸盐处理 |
| 内六角埋头螺栓 | 不锈钢 | 不锈钢 |
| 锁定螺母 | 钢 三价铬酸盐处理 |
特点

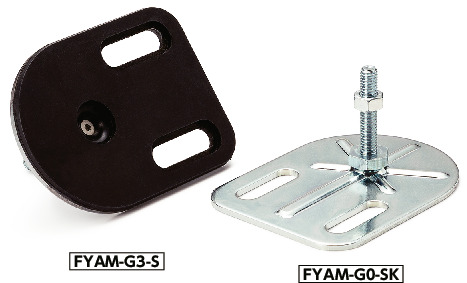

- 耐久性优良的金属制调平调节器。
- 请利用螺丝的六角部分来进行设备、装置的高度调整。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
- 有2处地脚螺栓用的安装孔。安装于地面后，可有效防止垫的旋转错位。
- 垫最大可倾斜6°。适用于倾斜面。
- 可根据产品符号选择锁定螺母的有无。
| 产品符号 | 锁定螺母 |
|---|---|
| FYAM-G0-S | 无 |
| FYAM-G0-SK | 有 |
