Nabeya Bi-tech

  • 调平脚・水平仪

调平调节器（外螺纹） - 地脚螺栓固定型 - 带内六角孔

Leveling Adjuster with Socket Head - for use with Anchor Bolt

FYAMS-E0-U

安全注意事项

符号RoHS指令

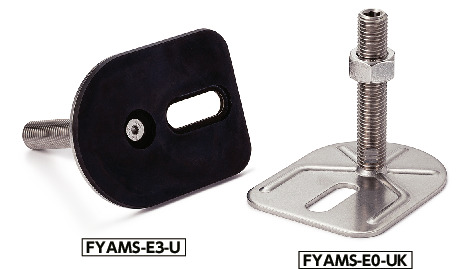

FYAMS-E0-U调平调节器（外螺纹） - 地脚螺栓固定型 - 带内六角孔

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

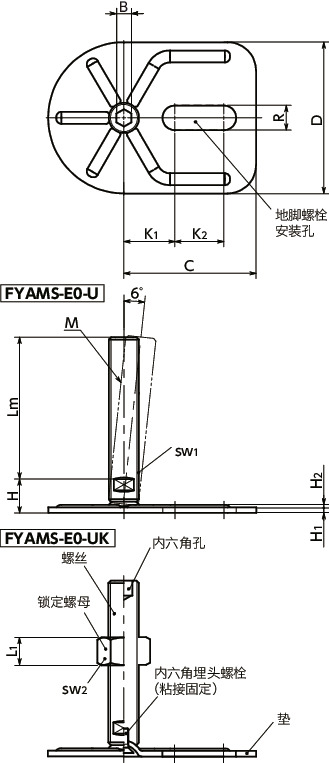

FYAMS-E0-U调平调节器（外螺纹） - 地脚螺栓固定型 - 带内六角孔寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 H2 sw1 sw2 L1 C K1 K2 R B 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FYAMS-80-M16-75-E0-U 无 80 M16 2 75 18 3 1.3 12 - - 70 27 26 13 8 20000 282 CAD 请求报价
FYAMS-80-M16-100-E0-U 无 80 M16 2 100 18 3 1.3 12 - - 70 27 26 13 8 20000 314 CAD 请求报价
FYAMS-80-M16-125-E0-U 无 80 M16 2 125 18 3 1.3 12 - - 70 27 26 13 8 20000 346 CAD 请求报价
FYAMS-80-M16-150-E0-U 无 80 M16 2 150 18 3 1.3 12 - - 70 27 26 13 8 20000 378 CAD 请求报价
FYAMS-80-M16-200-E0-U 无 80 M16 2 200 18 3 1.3 12 - - 70 27 26 13 8 20000 438 CAD 请求报价
FYAMS-80-M20-75-E0-U 无 80 M20 2.5 75 19 3 1.3 15 - - 70 27 26 13 10 20000 342 CAD 请求报价
FYAMS-80-M20-100-E0-U 无 80 M20 2.5 100 19 3 1.3 15 - - 70 27 26 13 10 20000 392 CAD 请求报价
FYAMS-80-M20-125-E0-U 无 80 M20 2.5 125 19 3 1.3 15 - - 70 27 26 13 10 20000 442 CAD 请求报价
FYAMS-80-M20-150-E0-U 无 80 M20 2.5 150 19 3 1.3 15 - - 70 27 26 13 10 20000 491 CAD 请求报价
FYAMS-80-M20-200-E0-U 无 80 M20 2.5 200 19 3 1.3 15 - - 70 27 26 13 10 20000 582 CAD 请求报价
FYAMS-80-M24-100-E0-U 无 80 M24 3 100 22 3 1.3 19 - - 70 27 26 13 12 22000 494 CAD 请求报价
FYAMS-80-M24-125-E0-U 无 80 M24 3 125 22 3 1.3 19 - - 70 27 26 13 12 22000 566 CAD 请求报价
FYAMS-80-M24-150-E0-U 无 80 M24 3 150 22 3 1.3 19 - - 70 27 26 13 12 22000 638 CAD 请求报价
FYAMS-80-M24-200-E0-U 无 80 M24 3 200 22 3 1.3 19 - - 70 27 26 13 12 22000 776 CAD 请求报价
FYAMS-80-M16-75-E0-UK 有 80 M16 2 75 18 3 1.3 12 24 14.8 70 27 26 13 8 20000 311 CAD 请求报价
FYAMS-80-M16-100-E0-UK 有 80 M16 2 100 18 3 1.3 12 24 14.8 70 27 26 13 8 20000 343 CAD 请求报价
FYAMS-80-M16-125-E0-UK 有 80 M16 2 125 18 3 1.3 12 24 14.8 70 27 26 13 8 20000 375 CAD 请求报价
FYAMS-80-M16-150-E0-UK 有 80 M16 2 150 18 3 1.3 12 24 14.8 70 27 26 13 8 20000 407 CAD 请求报价
FYAMS-80-M16-200-E0-UK 有 80 M16 2 200 18 3 1.3 12 24 14.8 70 27 26 13 8 20000 467 CAD 请求报价
FYAMS-80-M20-75-E0-UK 有 80 M20 2.5 75 19 3 1.3 15 30 18 70 27 26 13 10 20000 406 CAD 请求报价
FYAMS-80-M20-100-E0-UK 有 80 M20 2.5 100 19 3 1.3 15 30 18 70 27 26 13 10 20000 456 CAD 请求报价
FYAMS-80-M20-125-E0-UK 有 80 M20 2.5 125 19 3 1.3 15 30 18 70 27 26 13 10 20000 506 CAD 请求报价
FYAMS-80-M20-150-E0-UK 有 80 M20 2.5 150 19 3 1.3 15 30 18 70 27 26 13 10 20000 555 CAD 请求报价
FYAMS-80-M20-200-E0-UK 有 80 M20 2.5 200 19 3 1.3 15 30 18 70 27 26 13 10 20000 646 CAD 请求报价
FYAMS-80-M24-100-E0-UK 有 80 M24 3 100 22 3 1.3 19 36 21.5 70 27 26 13 12 22000 599 CAD 请求报价
FYAMS-80-M24-125-E0-UK 有 80 M24 3 125 22 3 1.3 19 36 21.5 70 27 26 13 12 22000 671 CAD 请求报价
FYAMS-80-M24-150-E0-UK 有 80 M24 3 150 22 3 1.3 19 36 21.5 70 27 26 13 12 22000 743 CAD 请求报价
FYAMS-80-M24-200-E0-UK 有 80 M24 3 200 22 3 1.3 19 36 21.5 70 27 26 13 12 22000 881 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FYAMS-E0-U FYAMS-E0-UK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304

特点

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 请利用螺丝上部的内六角孔及下部的对边宽度来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FYAMS-E0-U 无
FYAMS-E0-UK 有
