一看就会的产品使用要领解说

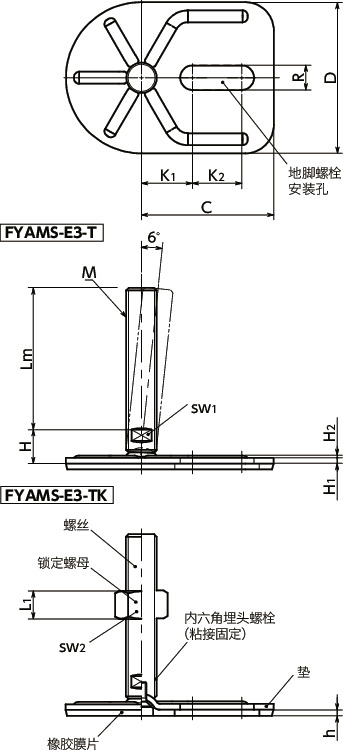

尺寸・CAD

单位 : mm

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

材质、表面处理

特点

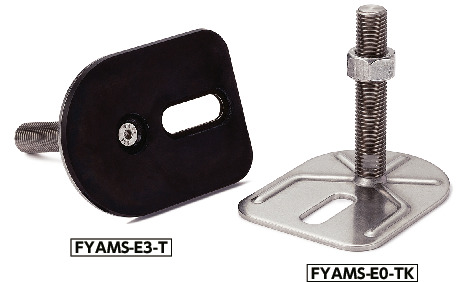

• 耐久性优良的金属制调平调节器。
• 螺丝、垫为不锈钢制，耐腐蚀性优良。
• 请利用螺丝的对边宽度来进行设备、装置的高度调整。
• 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
• 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
• 带橡胶膜片，可有效防止设备、装置的滑动。橡胶膜片粘接于垫上。在设备、装置上安装、拆卸、移动时，可防止橡胶膜片的脱落。
• 垫最大可倾斜6°。适用于倾斜面。
• 可根据产品符号选择锁定螺母的有无。
