调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整

Leveling Adjuster with Wrench Flat at the Bottom - for use with Anchor Bolt

FYAMS-G0-T

安全注意事项

符号RoHS指令

FYAMS-G0-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整

一看就会的产品使用要领解说

短片示例为FHMS-D1-V（FHMS-D1-V）。本产品也可进行同样的操作。


形状図

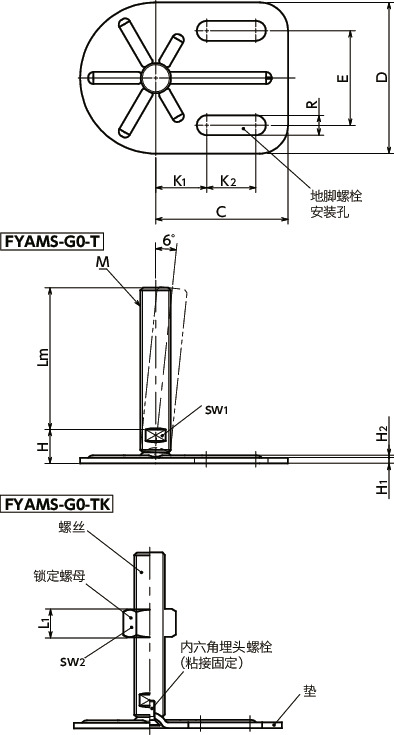

FYAMS-G0-T调平调节器（外螺纹） - 地脚螺栓固定型 - 对边宽度调整寸法図

尺寸・CAD

选择

锁定螺母的有无
所有
无
有
D
所有
80
M（粗牙）
螺纹公称直径
所有
M16
M20
M24

单位 : mm

型号 锁定螺母的有无 D M（粗牙）
螺纹公称直径		 螺距 Lm H H1 H2 sw1 sw2 L1 C K1 K2 R E 静态容许载荷
（N）＊1		 质量
（g）		 CAD下载 请求报价
FYAMS-80-M16-75-G0-T 无 80 M16 2 75 18 3 1.3 12 - - 70 27 26 10.5 50 20000 279 CAD 请求报价
FYAMS-80-M16-100-G0-T 无 80 M16 2 100 18 3 1.3 12 - - 70 27 26 10.5 50 20000 312 CAD 请求报价
FYAMS-80-M16-125-G0-T 无 80 M16 2 125 18 3 1.3 12 - - 70 27 26 10.5 50 20000 344 CAD 请求报价
FYAMS-80-M16-150-G0-T 无 80 M16 2 150 18 3 1.3 12 - - 70 27 26 10.5 50 20000 376 CAD 请求报价
FYAMS-80-M16-200-G0-T 无 80 M16 2 200 18 3 1.3 12 - - 70 27 26 10.5 50 20000 436 CAD 请求报价
FYAMS-80-M20-75-G0-T 无 80 M20 2.5 75 19 3 1.3 15 - - 70 27 26 10.5 50 20000 336 CAD 请求报价
FYAMS-80-M20-100-G0-T 无 80 M20 2.5 100 19 3 1.3 15 - - 70 27 26 10.5 50 20000 395 CAD 请求报价
FYAMS-80-M20-125-G0-T 无 80 M20 2.5 125 19 3 1.3 15 - - 70 27 26 10.5 50 20000 445 CAD 请求报价
FYAMS-80-M20-150-G0-T 无 80 M20 2.5 150 19 3 1.3 15 - - 70 27 26 10.5 50 20000 496 CAD 请求报价
FYAMS-80-M20-200-G0-T 无 80 M20 2.5 200 19 3 1.3 15 - - 70 27 26 10.5 50 20000 596 CAD 请求报价
FYAMS-80-M24-100-G0-T 无 80 M24 3 100 22 3 1.3 19 - - 70 27 26 10.5 50 22000 503 CAD 请求报价
FYAMS-80-M24-125-G0-T 无 80 M24 3 125 22 3 1.3 19 - - 70 27 26 10.5 50 22000 583 CAD 请求报价
FYAMS-80-M24-150-G0-T 无 80 M24 3 150 22 3 1.3 19 - - 70 27 26 10.5 50 22000 649 CAD 请求报价
FYAMS-80-M24-200-G0-T 无 80 M24 3 200 22 3 1.3 19 - - 70 27 26 10.5 50 22000 795 CAD 请求报价
FYAMS-80-M16-75-G0-TK 有 80 M16 2 75 18 3 1.3 12 24 14.8 70 27 26 10.5 50 20000 313 CAD 请求报价
FYAMS-80-M16-100-G0-TK 有 80 M16 2 100 18 3 1.3 12 24 14.8 70 27 26 10.5 50 20000 346 CAD 请求报价
FYAMS-80-M16-125-G0-TK 有 80 M16 2 125 18 3 1.3 12 24 14.8 70 27 26 10.5 50 20000 378 CAD 请求报价
FYAMS-80-M16-150-G0-TK 有 80 M16 2 150 18 3 1.3 12 24 14.8 70 27 26 10.5 50 20000 410 CAD 请求报价
FYAMS-80-M16-200-G0-TK 有 80 M16 2 200 18 3 1.3 12 24 14.8 70 27 26 10.5 50 20000 470 CAD 请求报价
FYAMS-80-M20-75-G0-TK 有 80 M20 2.5 75 19 3 1.3 15 30 18 70 27 26 10.5 50 20000 389 CAD 请求报价
FYAMS-80-M20-100-G0-TK 有 80 M20 2.5 100 19 3 1.3 15 30 18 70 27 26 10.5 50 20000 448 CAD 请求报价
FYAMS-80-M20-125-G0-TK 有 80 M20 2.5 125 19 3 1.3 15 30 18 70 27 26 10.5 50 20000 498 CAD 请求报价
FYAMS-80-M20-150-G0-TK 有 80 M20 2.5 150 19 3 1.3 15 30 18 70 27 26 10.5 50 20000 549 CAD 请求报价
FYAMS-80-M20-200-G0-TK 有 80 M20 2.5 200 19 3 1.3 15 30 18 70 27 26 10.5 50 20000 649 CAD 请求报价
FYAMS-80-M24-100-G0-TK 有 80 M24 3 100 22 3 1.3 19 36 21.5 70 27 26 10.5 50 22000 603 CAD 请求报价
FYAMS-80-M24-125-G0-TK 有 80 M24 3 125 22 3 1.3 19 36 21.5 70 27 26 10.5 50 22000 683 CAD 请求报价
FYAMS-80-M24-150-G0-TK 有 80 M24 3 150 22 3 1.3 19 36 21.5 70 27 26 10.5 50 22000 749 CAD 请求报价
FYAMS-80-M24-200-G0-TK 有 80 M24 3 200 22 3 1.3 19 36 21.5 70 27 26 10.5 50 22000 895 CAD 请求报价

＊1：　静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。

表中数值非保证值，仅供参考。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

FYAMS-G0-T FYAMS-G0-TK
螺丝 SUS303 SUS303
垫 SUS304 SUS304
内六角埋头螺栓 不锈钢 不锈钢
锁定螺母 SUS304

特点

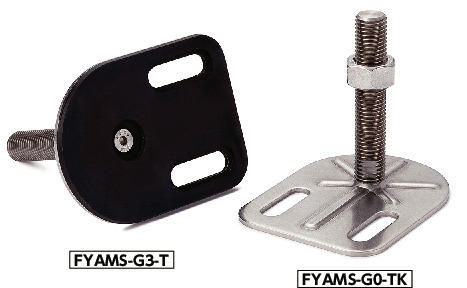

  • 耐久性优良的金属制调平调节器。
  • 螺丝、垫为不锈钢制，耐腐蚀性优良。
  • 请利用螺丝的对边宽度来进行设备、装置的高度调整。
  • 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
  • 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
  • 有2处地脚螺栓用的安装孔。安装于地面后，可有效防止垫的旋转错位。
  • 垫最大可倾斜6°。适用于倾斜面。
  • 可根据产品符号选择锁定螺母的有无。
产品符号 锁定螺母
FYAMS-G0-T 无
FYAMS-G0-TK 有

型号列表
