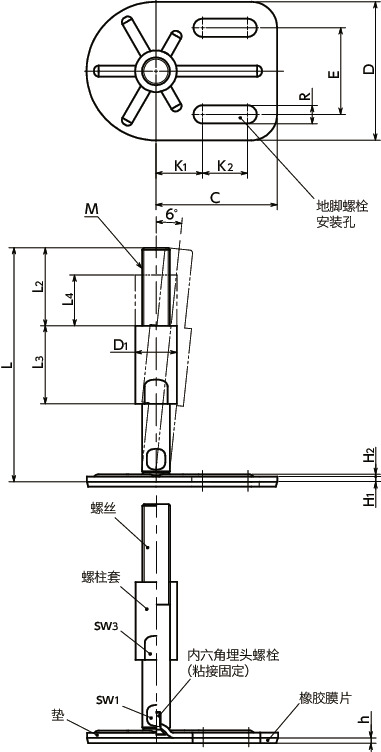

形状図
尺寸・CAD
单位 : mm
| 型号 | D | D1 | M（粗牙） 螺纹公称直径 |
螺距 | L | H1 | H2 | h | sw1 | sw3 | L2 | L3 | L4 | C | K1 | K2 | R | E | 静态容许载荷 （N）＊1 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FYAMS-80-M16-110-G3-W | 80 | 24 | M16 | 2 | 110 | 3 | 1.3 | 3 | 12 | 20 | 45 | 45 | 29 | 70 | 27 | 26 | 10.5 | 50 | 20000 | 424 | CAD | 请求报价 |
| FYAMS-80-M16-135-G3-W | 80 | 24 | M16 | 2 | 135 | 3 | 1.3 | 3 | 12 | 20 | 45 | 45 | 29 | 70 | 27 | 26 | 10.5 | 50 | 20000 | 461 | CAD | 请求报价 |
| FYAMS-80-M16-160-G3-W | 80 | 24 | M16 | 2 | 160 | 3 | 1.3 | 3 | 12 | 20 | 45 | 45 | 29 | 70 | 27 | 26 | 10.5 | 50 | 20000 | 502 | CAD | 请求报价 |
| FYAMS-80-M16-185-G3-W | 80 | 24 | M16 | 2 | 185 | 3 | 1.3 | 3 | 12 | 20 | 45 | 45 | 29 | 70 | 27 | 26 | 10.5 | 50 | 20000 | 542 | CAD | 请求报价 |
＊1： 静态容许载荷为无橡胶膜片的值。也是螺丝垂直于垫的状态下的值。在螺丝带角度的状态下，会发生弯曲和屈曲应力，导致静态容许载荷变小。
表中数值非保证值，仅供参考。
材质、表面处理
| FYAMS-G3-W | |
|---|---|
| 螺丝 | SUS303 |
| 垫 | SUS304 |
| 螺柱套 | SUS303 |
| 橡胶膜片 | NBR（黑）肖氏硬度A70±5 |
| 内六角埋头螺栓 | 不锈钢 |

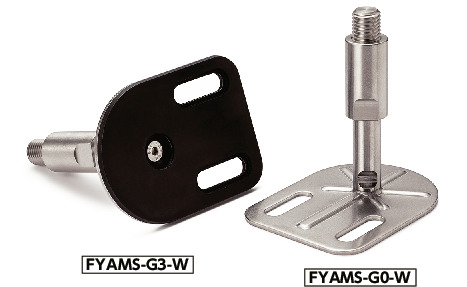

特点
- 耐久性优良的金属制调平调节器。
- 螺丝、垫为不锈钢制，耐腐蚀性优良。
- 请利用螺纹部的对边宽度来进行设备、装置的高度调整。
- 通过使用螺柱套，在安装后，螺丝不会外露。螺丝上不易积聚脏物和灰尘，清扫性优良。适合于要求进行卫生管理的食品机械、医疗品机械等用途。
- 备有地脚螺栓用的安装孔，可固定在地面上。可有效防止因冲击和振动导致的设备、装置错位。
- 地脚螺栓用安装孔为长孔型。在地面上做孔加工后，可进行设备、装置的位置调整。
- 有2处地脚螺栓用的安装孔。安装于地面后，可有效防止垫的旋转错位。
- 带橡胶膜片，可有效防止设备、装置的滑动。橡胶膜片粘接于垫上。在设备、装置上安装、拆卸、移动时，可防止橡胶膜片的脱落。
- 垫最大可倾斜6°。适用于倾斜面。
