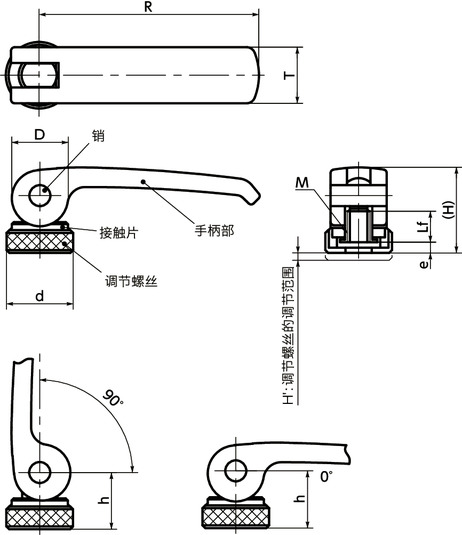

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | H' | T | D | d | H | h（0°） | h（90°） | e | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWAFS-63-M6-NI | M6 | 1 | 10 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3 | 59 | CAD | 请求报价 |
材质、表面处理
| LWAFS-NI | |
|---|---|
| 手柄部 | 相当于SCS13A＊1 |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 聚缩醛 |
| 调节螺丝 | 相当于SUS303 镀镍 |
＊1： SCS13A是化学成分相当于SUS304的不锈钢铸钢。
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 接触片以外的各零件为不锈钢制。耐腐蚀性优良。
- 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

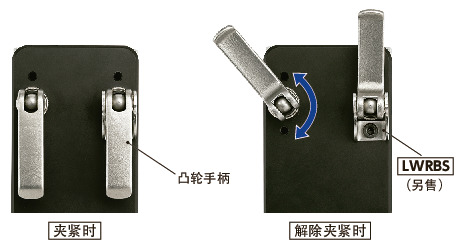

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
调节螺丝的调节极限点处有标记。请在不超过标记的范围内进行调整。
使用方法

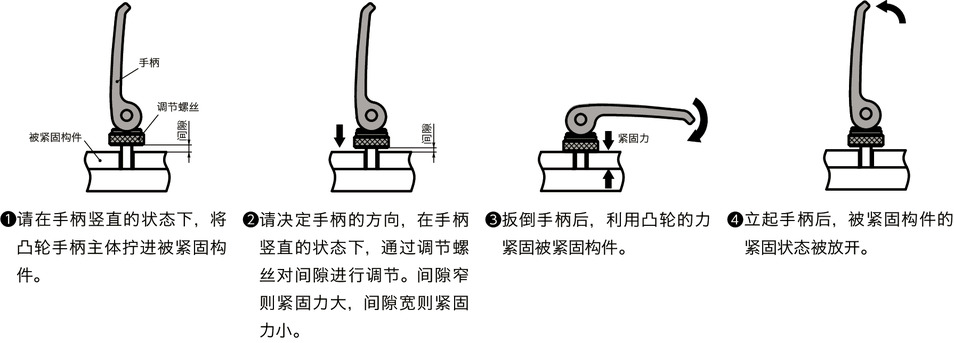

为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

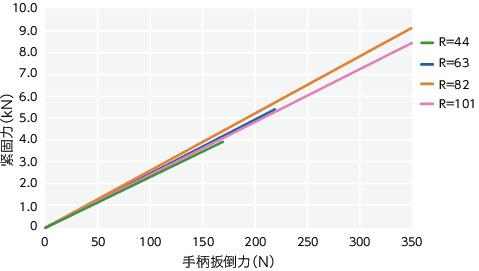

手柄扳倒力与紧固力的关系
紧固力的设定请勿超过组合使用的外螺纹零件的强度。
下述值为参考值，并非保证值。
