Nabeya Bi-tech

  • 凸轮手柄

凸轮手柄（外螺纹） - 调节型

Clamping Lever with Cam - Adjustable Type

LWAM

安全注意事项

符号RoHS指令

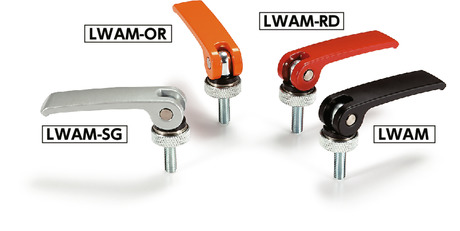

LWAM凸轮手柄（外螺纹） - 调节型

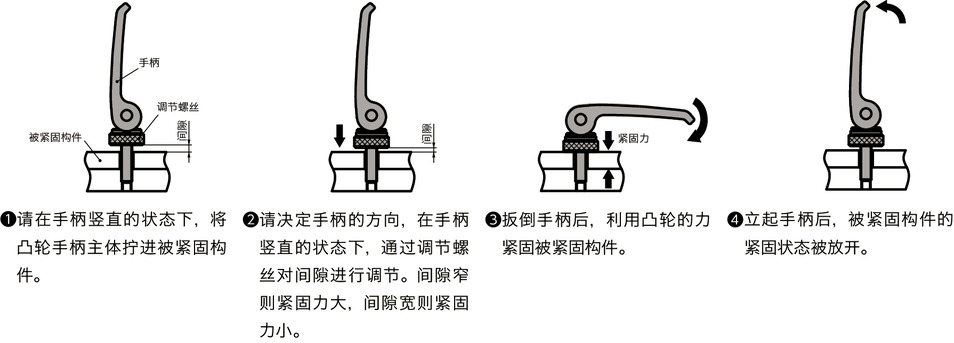

一看就会的产品使用要领解说

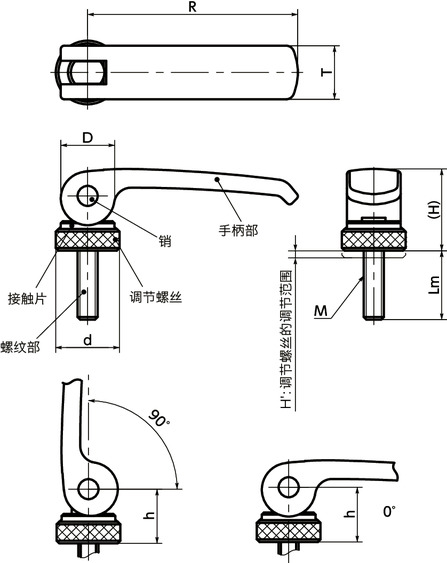

形状図

LWAM凸轮手柄（外螺纹） - 调节型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
Lm
所有
12
16
20
25
30
35
40
50
60
主体
颜色
所有
BK
SG
OR
RD

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H' T d D H h（0°） h（90°） 最大紧固力＊1
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LWAM-44-M4-12 M4 0.7 12 44 2 12 15 12 19.5 13.2 12.7 2.4 27 BK CAD 请求报价
LWAM-44-M4-16 M4 0.7 16 44 2 12 15 12 19.5 13.2 12.7 2.4 29 BK CAD 请求报价
LWAM-44-M4-20 M4 0.7 20 44 2 12 15 12 19.5 13.2 12.7 2.4 29 BK CAD 请求报价
LWAM-44-M4-25 M4 0.7 25 44 2 12 15 12 19.5 13.2 12.7 2.4 29 BK CAD 请求报价
LWAM-44-M4-30 M4 0.7 30 44 2 12 15 12 19.5 13.2 12.7 2.4 30 BK CAD 请求报价
LWAM-44-M4-12-SG M4 0.7 12 44 2 12 15 12 19.5 13.2 12.7 2.4 27 SG CAD 请求报价
LWAM-44-M4-16-SG M4 0.7 16 44 2 12 15 12 19.5 13.2 12.7 2.4 29 SG CAD 请求报价
LWAM-44-M4-20-SG M4 0.7 20 44 2 12 15 12 19.5 13.2 12.7 2.4 29 SG CAD 请求报价
LWAM-44-M4-25-SG M4 0.7 25 44 2 12 15 12 19.5 13.2 12.7 2.4 29 SG CAD 请求报价
LWAM-44-M4-30-SG M4 0.7 30 44 2 12 15 12 19.5 13.2 12.7 2.4 30 SG CAD 请求报价
LWAM-44-M4-12-OR M4 0.7 12 44 2 12 15 12 19.5 13.2 12.7 2.4 27 OR CAD 请求报价
LWAM-44-M4-16-OR M4 0.7 16 44 2 12 15 12 19.5 13.2 12.7 2.4 29 OR CAD 请求报价
LWAM-44-M4-20-OR M4 0.7 20 44 2 12 15 12 19.5 13.2 12.7 2.4 29 OR CAD 请求报价
LWAM-44-M4-25-OR M4 0.7 25 44 2 12 15 12 19.5 13.2 12.7 2.4 29 OR CAD 请求报价
LWAM-44-M4-30-OR M4 0.7 30 44 2 12 15 12 19.5 13.2 12.7 2.4 30 OR CAD 请求报价
LWAM-44-M4-12-RD M4 0.7 12 44 2 12 15 12 19.5 13.2 12.7 2.4 27 RD CAD 请求报价
LWAM-44-M4-16-RD M4 0.7 16 44 2 12 15 12 19.5 13.2 12.7 2.4 29 RD CAD 请求报价
LWAM-44-M4-20-RD M4 0.7 20 44 2 12 15 12 19.5 13.2 12.7 2.4 29 RD CAD 请求报价
LWAM-44-M4-25-RD M4 0.7 25 44 2 12 15 12 19.5 13.2 12.7 2.4 29 RD CAD 请求报价
LWAM-44-M4-30-RD M4 0.7 30 44 2 12 15 12 19.5 13.2 12.7 2.4 30 RD CAD 请求报价
LWAM-44-M5-12 M5 0.8 12 44 2 12 15 12 19.5 13.2 12.7 3.9 29 BK CAD 请求报价
LWAM-44-M5-16 M5 0.8 16 44 2 12 15 12 19.5 13.2 12.7 3.9 29 BK CAD 请求报价
LWAM-44-M5-20 M5 0.8 20 44 2 12 15 12 19.5 13.2 12.7 3.9 30 BK CAD 请求报价
LWAM-44-M5-25 M5 0.8 25 44 2 12 15 12 19.5 13.2 12.7 3.9 31 BK CAD 请求报价
LWAM-44-M5-30 M5 0.8 30 44 2 12 15 12 19.5 13.2 12.7 3.9 31 BK CAD 请求报价
LWAM-44-M5-35 M5 0.8 35 44 2 12 15 12 19.5 13.2 12.7 3.9 32 BK CAD 请求报价
LWAM-44-M5-40 M5 0.8 40 44 2 12 15 12 19.5 13.2 12.7 3.9 32 BK CAD 请求报价
LWAM-44-M5-12-SG M5 0.8 12 44 2 12 15 12 19.5 13.2 12.7 3.9 29 SG CAD 请求报价
LWAM-44-M5-16-SG M5 0.8 16 44 2 12 15 12 19.5 13.2 12.7 3.9 29 SG CAD 请求报价
LWAM-44-M5-20-SG M5 0.8 20 44 2 12 15 12 19.5 13.2 12.7 3.9 30 SG CAD 请求报价
LWAM-44-M5-25-SG M5 0.8 25 44 2 12 15 12 19.5 13.2 12.7 3.9 31 SG CAD 请求报价
LWAM-44-M5-30-SG M5 0.8 30 44 2 12 15 12 19.5 13.2 12.7 3.9 31 SG CAD 请求报价
LWAM-44-M5-35-SG M5 0.8 35 44 2 12 15 12 19.5 13.2 12.7 3.9 32 SG CAD 请求报价
LWAM-44-M5-40-SG M5 0.8 40 44 2 12 15 12 19.5 13.2 12.7 3.9 32 SG CAD 请求报价
LWAM-44-M5-12-OR M5 0.8 12 44 2 12 15 12 19.5 13.2 12.7 3.9 29 OR CAD 请求报价
LWAM-44-M5-16-OR M5 0.8 16 44 2 12 15 12 19.5 13.2 12.7 3.9 29 OR CAD 请求报价
LWAM-44-M5-20-OR M5 0.8 20 44 2 12 15 12 19.5 13.2 12.7 3.9 30 OR CAD 请求报价
LWAM-44-M5-25-OR M5 0.8 25 44 2 12 15 12 19.5 13.2 12.7 3.9 31 OR CAD 请求报价
LWAM-44-M5-30-OR M5 0.8 30 44 2 12 15 12 19.5 13.2 12.7 3.9 31 OR CAD 请求报价
LWAM-44-M5-35-OR M5 0.8 35 44 2 12 15 12 19.5 13.2 12.7 3.9 32 OR CAD 请求报价
LWAM-44-M5-40-OR M5 0.8 40 44 2 12 15 12 19.5 13.2 12.7 3.9 32 OR CAD 请求报价
LWAM-44-M5-12-RD M5 0.8 12 44 2 12 15 12 19.5 13.2 12.7 3.9 29 RD CAD 请求报价
LWAM-44-M5-16-RD M5 0.8 16 44 2 12 15 12 19.5 13.2 12.7 3.9 29 RD CAD 请求报价
LWAM-44-M5-20-RD M5 0.8 20 44 2 12 15 12 19.5 13.2 12.7 3.9 30 RD CAD 请求报价
LWAM-44-M5-25-RD M5 0.8 25 44 2 12 15 12 19.5 13.2 12.7 3.9 31 RD CAD 请求报价
LWAM-44-M5-30-RD M5 0.8 30 44 2 12 15 12 19.5 13.2 12.7 3.9 31 RD CAD 请求报价
LWAM-44-M5-35-RD M5 0.8 35 44 2 12 15 12 19.5 13.2 12.7 3.9 32 RD CAD 请求报价
LWAM-44-M5-40-RD M5 0.8 40 44 2 12 15 12 19.5 13.2 12.7 3.9 32 RD CAD 请求报价
LWAM-63-M5-16 M5 0.8 16 63 2.5 16 19 16 24.5 16.3 15.55 3.9 61 BK CAD 请求报价
LWAM-63-M5-20 M5 0.8 20 63 2.5 16 19 16 24.5 16.3 15.55 3.9 62 BK CAD 请求报价
LWAM-63-M5-25 M5 0.8 25 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 BK CAD 请求报价
LWAM-63-M5-30 M5 0.8 30 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 BK CAD 请求报价
LWAM-63-M5-35 M5 0.8 35 63 2.5 16 19 16 24.5 16.3 15.55 3.9 64 BK CAD 请求报价
LWAM-63-M5-40 M5 0.8 40 63 2.5 16 19 16 24.5 16.3 15.55 3.9 65 BK CAD 请求报价
LWAM-63-M5-50 M5 0.8 50 63 2.5 16 19 16 24.5 16.3 15.55 3.9 66 BK CAD 请求报价
LWAM-63-M5-16-SG M5 0.8 16 63 2.5 16 19 16 24.5 16.3 15.55 3.9 61 SG CAD 请求报价
LWAM-63-M5-20-SG M5 0.8 20 63 2.5 16 19 16 24.5 16.3 15.55 3.9 62 SG CAD 请求报价
LWAM-63-M5-25-SG M5 0.8 25 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 SG CAD 请求报价
LWAM-63-M5-30-SG M5 0.8 30 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 SG CAD 请求报价
LWAM-63-M5-35-SG M5 0.8 35 63 2.5 16 19 16 24.5 16.3 15.55 3.9 64 SG CAD 请求报价
LWAM-63-M5-40-SG M5 0.8 40 63 2.5 16 19 16 24.5 16.3 15.55 3.9 65 SG CAD 请求报价
LWAM-63-M5-50-SG M5 0.8 50 63 2.5 16 19 16 24.5 16.3 15.55 3.9 66 SG CAD 请求报价
LWAM-63-M5-16-OR M5 0.8 16 63 2.5 16 19 16 24.5 16.3 15.55 3.9 61 OR CAD 请求报价
LWAM-63-M5-20-OR M5 0.8 20 63 2.5 16 19 16 24.5 16.3 15.55 3.9 62 OR CAD 请求报价
LWAM-63-M5-25-OR M5 0.8 25 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 OR CAD 请求报价
LWAM-63-M5-30-OR M5 0.8 30 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 OR CAD 请求报价
LWAM-63-M5-35-OR M5 0.8 35 63 2.5 16 19 16 24.5 16.3 15.55 3.9 64 OR CAD 请求报价
LWAM-63-M5-40-OR M5 0.8 40 63 2.5 16 19 16 24.5 16.3 15.55 3.9 65 OR CAD 请求报价
LWAM-63-M5-50-OR M5 0.8 50 63 2.5 16 19 16 24.5 16.3 15.55 3.9 66 OR CAD 请求报价
LWAM-63-M5-16-RD M5 0.8 16 63 2.5 16 19 16 24.5 16.3 15.55 3.9 61 RD CAD 请求报价
LWAM-63-M5-20-RD M5 0.8 20 63 2.5 16 19 16 24.5 16.3 15.55 3.9 62 RD CAD 请求报价
LWAM-63-M5-25-RD M5 0.8 25 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 RD CAD 请求报价
LWAM-63-M5-30-RD M5 0.8 30 63 2.5 16 19 16 24.5 16.3 15.55 3.9 63 RD CAD 请求报价
LWAM-63-M5-35-RD M5 0.8 35 63 2.5 16 19 16 24.5 16.3 15.55 3.9 64 RD CAD 请求报价
LWAM-63-M5-40-RD M5 0.8 40 63 2.5 16 19 16 24.5 16.3 15.55 3.9 65 RD CAD 请求报价
LWAM-63-M5-50-RD M5 0.8 50 63 2.5 16 19 16 24.5 16.3 15.55 3.9 66 RD CAD 请求报价
LWAM-63-M6-16 M6 1 16 63 2.5 16 19 16 24.5 16.3 15.55 5.5 61 BK CAD 请求报价
LWAM-63-M6-20 M6 1 20 63 2.5 16 19 16 24.5 16.3 15.55 5.5 60 BK CAD 请求报价
LWAM-63-M6-25 M6 1 25 63 2.5 16 19 16 24.5 16.3 15.55 5.5 62 BK CAD 请求报价
LWAM-63-M6-30 M6 1 30 63 2.5 16 19 16 24.5 16.3 15.55 5.5 64 BK CAD 请求报价
LWAM-63-M6-35 M6 1 35 63 2.5 16 19 16 24.5 16.3 15.55 5.5 65 BK CAD 请求报价
LWAM-63-M6-40 M6 1 40 63 2.5 16 19 16 24.5 16.3 15.55 5.5 66 BK CAD 请求报价
LWAM-63-M6-50 M6 1 50 63 2.5 16 19 16 24.5 16.3 15.55 5.5 68 BK CAD 请求报价
LWAM-63-M6-16-SG M6 1 16 63 2.5 16 19 16 24.5 16.3 15.55 5.5 61 SG CAD 请求报价
LWAM-63-M6-20-SG M6 1 20 63 2.5 16 19 16 24.5 16.3 15.55 5.5 60 SG CAD 请求报价
LWAM-63-M6-25-SG M6 1 25 63 2.5 16 19 16 24.5 16.3 15.55 5.5 62 SG CAD 请求报价
LWAM-63-M6-30-SG M6 1 30 63 2.5 16 19 16 24.5 16.3 15.55 5.5 64 SG CAD 请求报价
LWAM-63-M6-35-SG M6 1 35 63 2.5 16 19 16 24.5 16.3 15.55 5.5 65 SG CAD 请求报价
LWAM-63-M6-40-SG M6 1 40 63 2.5 16 19 16 24.5 16.3 15.55 5.5 66 SG CAD 请求报价
LWAM-63-M6-50-SG M6 1 50 63 2.5 16 19 16 24.5 16.3 15.55 5.5 68 SG CAD 请求报价
LWAM-63-M6-16-OR M6 1 16 63 2.5 16 19 16 24.5 16.3 15.55 5.5 61 OR CAD 请求报价
LWAM-63-M6-20-OR M6 1 20 63 2.5 16 19 16 24.5 16.3 15.55 5.5 60 OR CAD 请求报价
LWAM-63-M6-25-OR M6 1 25 63 2.5 16 19 16 24.5 16.3 15.55 5.5 62 OR CAD 请求报价
LWAM-63-M6-30-OR M6 1 30 63 2.5 16 19 16 24.5 16.3 15.55 5.5 64 OR CAD 请求报价
LWAM-63-M6-35-OR M6 1 35 63 2.5 16 19 16 24.5 16.3 15.55 5.5 65 OR CAD 请求报价
LWAM-63-M6-40-OR M6 1 40 63 2.5 16 19 16 24.5 16.3 15.55 5.5 66 OR CAD 请求报价
LWAM-63-M6-50-OR M6 1 50 63 2.5 16 19 16 24.5 16.3 15.55 5.5 68 OR CAD 请求报价
LWAM-63-M6-16-RD M6 1 16 63 2.5 16 19 16 24.5 16.3 15.55 5.5 61 RD CAD 请求报价
LWAM-63-M6-20-RD M6 1 20 63 2.5 16 19 16 24.5 16.3 15.55 5.5 60 RD CAD 请求报价
LWAM-63-M6-25-RD M6 1 25 63 2.5 16 19 16 24.5 16.3 15.55 5.5 62 RD CAD 请求报价
LWAM-63-M6-30-RD M6 1 30 63 2.5 16 19 16 24.5 16.3 15.55 5.5 64 RD CAD 请求报价
LWAM-63-M6-35-RD M6 1 35 63 2.5 16 19 16 24.5 16.3 15.55 5.5 65 RD CAD 请求报价
LWAM-63-M6-40-RD M6 1 40 63 2.5 16 19 16 24.5 16.3 15.55 5.5 66 RD CAD 请求报价
LWAM-63-M6-50-RD M6 1 50 63 2.5 16 19 16 24.5 16.3 15.55 5.5 68 RD CAD 请求报价
LWAM-82-M6-20 M6 1 20 82 3 20 25 20 30 19.5 18.5 5.5 118 BK CAD 请求报价
LWAM-82-M6-25 M6 1 25 82 3 20 25 20 30 19.5 18.5 5.5 119 BK CAD 请求报价
LWAM-82-M6-30 M6 1 30 82 3 20 25 20 30 19.5 18.5 5.5 120 BK CAD 请求报价
LWAM-82-M6-35 M6 1 35 82 3 20 25 20 30 19.5 18.5 5.5 121 BK CAD 请求报价
LWAM-82-M6-40 M6 1 40 82 3 20 25 20 30 19.5 18.5 5.5 122 BK CAD 请求报价
LWAM-82-M6-50 M6 1 50 82 3 20 25 20 30 19.5 18.5 5.5 124 BK CAD 请求报价
LWAM-82-M6-60 M6 1 60 82 3 20 25 20 30 19.5 18.5 5.5 126 BK CAD 请求报价
LWAM-82-M6-20-SG M6 1 20 82 3 20 25 20 30 19.5 18.5 5.5 118 SG CAD 请求报价
LWAM-82-M6-25-SG M6 1 25 82 3 20 25 20 30 19.5 18.5 5.5 119 SG CAD 请求报价
LWAM-82-M6-30-SG M6 1 30 82 3 20 25 20 30 19.5 18.5 5.5 120 SG CAD 请求报价
LWAM-82-M6-35-SG M6 1 35 82 3 20 25 20 30 19.5 18.5 5.5 121 SG CAD 请求报价
LWAM-82-M6-40-SG M6 1 40 82 3 20 25 20 30 19.5 18.5 5.5 122 SG CAD 请求报价
LWAM-82-M6-50-SG M6 1 50 82 3 20 25 20 30 19.5 18.5 5.5 124 SG CAD 请求报价
LWAM-82-M6-60-SG M6 1 60 82 3 20 25 20 30 19.5 18.5 5.5 126 SG CAD 请求报价
LWAM-82-M6-20-OR M6 1 20 82 3 20 25 20 30 19.5 18.5 5.5 118 OR CAD 请求报价
LWAM-82-M6-25-OR M6 1 25 82 3 20 25 20 30 19.5 18.5 5.5 119 OR CAD 请求报价
LWAM-82-M6-30-OR M6 1 30 82 3 20 25 20 30 19.5 18.5 5.5 120 OR CAD 请求报价
LWAM-82-M6-35-OR M6 1 35 82 3 20 25 20 30 19.5 18.5 5.5 121 OR CAD 请求报价
LWAM-82-M6-40-OR M6 1 40 82 3 20 25 20 30 19.5 18.5 5.5 122 OR CAD 请求报价
LWAM-82-M6-50-OR M6 1 50 82 3 20 25 20 30 19.5 18.5 5.5 124 OR CAD 请求报价
LWAM-82-M6-60-OR M6 1 60 82 3 20 25 20 30 19.5 18.5 5.5 126 OR CAD 请求报价
LWAM-82-M6-20-RD M6 1 20 82 3 20 25 20 30 19.5 18.5 5.5 118 RD CAD 请求报价
LWAM-82-M6-25-RD M6 1 25 82 3 20 25 20 30 19.5 18.5 5.5 119 RD CAD 请求报价
LWAM-82-M6-30-RD M6 1 30 82 3 20 25 20 30 19.5 18.5 5.5 120 RD CAD 请求报价
LWAM-82-M6-35-RD M6 1 35 82 3 20 25 20 30 19.5 18.5 5.5 121 RD CAD 请求报价
LWAM-82-M6-40-RD M6 1 40 82 3 20 25 20 30 19.5 18.5 5.5 122 RD CAD 请求报价
LWAM-82-M6-50-RD M6 1 50 82 3 20 25 20 30 19.5 18.5 5.5 124 RD CAD 请求报价
LWAM-82-M6-60-RD M6 1 60 82 3 20 25 20 30 19.5 18.5 5.5 126 RD CAD 请求报价
LWAM-82-M8-20 M8 1.25 20 82 3 20 25 20 30 19.5 18.5 10 122 BK CAD 请求报价
LWAM-82-M8-25 M8 1.25 25 82 3 20 25 20 30 19.5 18.5 10 120 BK CAD 请求报价
LWAM-82-M8-30 M8 1.25 30 82 3 20 25 20 30 19.5 18.5 10 123 BK CAD 请求报价
LWAM-82-M8-35 M8 1.25 35 82 3 20 25 20 30 19.5 18.5 10 126 BK CAD 请求报价
LWAM-82-M8-40 M8 1.25 40 82 3 20 25 20 30 19.5 18.5 10 129 BK CAD 请求报价
LWAM-82-M8-50 M8 1.25 50 82 3 20 25 20 30 19.5 18.5 10 132 BK CAD 请求报价
LWAM-82-M8-60 M8 1.25 60 82 3 20 25 20 30 19.5 18.5 10 135 BK CAD 请求报价
LWAM-82-M8-20-SG M8 1.25 20 82 3 20 25 20 30 19.5 18.5 10 122 SG CAD 请求报价
LWAM-82-M8-25-SG M8 1.25 25 82 3 20 25 20 30 19.5 18.5 10 120 SG CAD 请求报价
LWAM-82-M8-30-SG M8 1.25 30 82 3 20 25 20 30 19.5 18.5 10 123 SG CAD 请求报价
LWAM-82-M8-35-SG M8 1.25 35 82 3 20 25 20 30 19.5 18.5 10 126 SG CAD 请求报价
LWAM-82-M8-40-SG M8 1.25 40 82 3 20 25 20 30 19.5 18.5 10 129 SG CAD 请求报价
LWAM-82-M8-50-SG M8 1.25 50 82 3 20 25 20 30 19.5 18.5 10 132 SG CAD 请求报价
LWAM-82-M8-60-SG M8 1.25 60 82 3 20 25 20 30 19.5 18.5 10 135 SG CAD 请求报价
LWAM-82-M8-20-OR M8 1.25 20 82 3 20 25 20 30 19.5 18.5 10 122 OR CAD 请求报价
LWAM-82-M8-25-OR M8 1.25 25 82 3 20 25 20 30 19.5 18.5 10 120 OR CAD 请求报价
LWAM-82-M8-30-OR M8 1.25 30 82 3 20 25 20 30 19.5 18.5 10 123 OR CAD 请求报价
LWAM-82-M8-35-OR M8 1.25 35 82 3 20 25 20 30 19.5 18.5 10 126 OR CAD 请求报价
LWAM-82-M8-40-OR M8 1.25 40 82 3 20 25 20 30 19.5 18.5 10 129 OR CAD 请求报价
LWAM-82-M8-50-OR M8 1.25 50 82 3 20 25 20 30 19.5 18.5 10 132 OR CAD 请求报价
LWAM-82-M8-60-OR M8 1.25 60 82 3 20 25 20 30 19.5 18.5 10 135 OR CAD 请求报价
LWAM-82-M8-20-RD M8 1.25 20 82 3 20 25 20 30 19.5 18.5 10 122 RD CAD 请求报价
LWAM-82-M8-25-RD M8 1.25 25 82 3 20 25 20 30 19.5 18.5 10 120 RD CAD 请求报价
LWAM-82-M8-30-RD M8 1.25 30 82 3 20 25 20 30 19.5 18.5 10 123 RD CAD 请求报价
LWAM-82-M8-35-RD M8 1.25 35 82 3 20 25 20 30 19.5 18.5 10 126 RD CAD 请求报价
LWAM-82-M8-40-RD M8 1.25 40 82 3 20 25 20 30 19.5 18.5 10 129 RD CAD 请求报价
LWAM-82-M8-50-RD M8 1.25 50 82 3 20 25 20 30 19.5 18.5 10 132 RD CAD 请求报价
LWAM-82-M8-60-RD M8 1.25 60 82 3 20 25 20 30 19.5 18.5 10 135 RD CAD 请求报价
LWAM-101-M8-20 M8 1.25 20 101 4 25 30 26 40 25.3 23.8 10 224 BK CAD 请求报价
LWAM-101-M8-25 M8 1.25 25 101 4 25 30 26 40 25.3 23.8 10 225 BK CAD 请求报价
LWAM-101-M8-30 M8 1.25 30 101 4 25 30 26 40 25.3 23.8 10 227 BK CAD 请求报价
LWAM-101-M8-35 M8 1.25 35 101 4 25 30 26 40 25.3 23.8 10 228 BK CAD 请求报价
LWAM-101-M8-40 M8 1.25 40 101 4 25 30 26 40 25.3 23.8 10 230 BK CAD 请求报价
LWAM-101-M8-50 M8 1.25 50 101 4 25 30 26 40 25.3 23.8 10 233 BK CAD 请求报价
LWAM-101-M8-60 M8 1.25 60 101 4 25 30 26 40 25.3 23.8 10 237 BK CAD 请求报价
LWAM-101-M8-20-SG M8 1.25 20 101 4 25 30 26 40 25.3 23.8 10 224 SG CAD 请求报价
LWAM-101-M8-25-SG M8 1.25 25 101 4 25 30 26 40 25.3 23.8 10 225 SG CAD 请求报价
LWAM-101-M8-30-SG M8 1.25 30 101 4 25 30 26 40 25.3 23.8 10 227 SG CAD 请求报价
LWAM-101-M8-35-SG M8 1.25 35 101 4 25 30 26 40 25.3 23.8 10 228 SG CAD 请求报价
LWAM-101-M8-40-SG M8 1.25 40 101 4 25 30 26 40 25.3 23.8 10 230 SG CAD 请求报价
LWAM-101-M8-50-SG M8 1.25 50 101 4 25 30 26 40 25.3 23.8 10 233 SG CAD 请求报价
LWAM-101-M8-60-SG M8 1.25 60 101 4 25 30 26 40 25.3 23.8 10 237 SG CAD 请求报价
LWAM-101-M8-20-OR M8 1.25 20 101 4 25 30 26 40 25.3 23.8 10 224 OR CAD 请求报价
LWAM-101-M8-25-OR M8 1.25 25 101 4 25 30 26 40 25.3 23.8 10 225 OR CAD 请求报价
LWAM-101-M8-30-OR M8 1.25 30 101 4 25 30 26 40 25.3 23.8 10 227 OR CAD 请求报价
LWAM-101-M8-35-OR M8 1.25 35 101 4 25 30 26 40 25.3 23.8 10 228 OR CAD 请求报价
LWAM-101-M8-40-OR M8 1.25 40 101 4 25 30 26 40 25.3 23.8 10 230 OR CAD 请求报价
LWAM-101-M8-50-OR M8 1.25 50 101 4 25 30 26 40 25.3 23.8 10 233 OR CAD 请求报价
LWAM-101-M8-60-OR M8 1.25 60 101 4 25 30 26 40 25.3 23.8 10 237 OR CAD 请求报价
LWAM-101-M8-20-RD M8 1.25 20 101 4 25 30 26 40 25.3 23.8 10 224 RD CAD 请求报价
LWAM-101-M8-25-RD M8 1.25 25 101 4 25 30 26 40 25.3 23.8 10 225 RD CAD 请求报价
LWAM-101-M8-30-RD M8 1.25 30 101 4 25 30 26 40 25.3 23.8 10 227 RD CAD 请求报价
LWAM-101-M8-35-RD M8 1.25 35 101 4 25 30 26 40 25.3 23.8 10 228 RD CAD 请求报价
LWAM-101-M8-40-RD M8 1.25 40 101 4 25 30 26 40 25.3 23.8 10 230 RD CAD 请求报价
LWAM-101-M8-50-RD M8 1.25 50 101 4 25 30 26 40 25.3 23.8 10 233 RD CAD 请求报价
LWAM-101-M8-60-RD M8 1.25 60 101 4 25 30 26 40 25.3 23.8 10 237 RD CAD 请求报价
LWAM-101-M10-20 M10 1.5 20 101 4 25 30 26 40 25.3 23.8 16 228 BK CAD 请求报价
LWAM-101-M10-25 M10 1.5 25 101 4 25 30 26 40 25.3 23.8 16 231 BK CAD 请求报价
LWAM-101-M10-30 M10 1.5 30 101 4 25 30 26 40 25.3 23.8 16 234 BK CAD 请求报价
LWAM-101-M10-35 M10 1.5 35 101 4 25 30 26 40 25.3 23.8 16 237 BK CAD 请求报价
LWAM-101-M10-40 M10 1.5 40 101 4 25 30 26 40 25.3 23.8 16 240 BK CAD 请求报价
LWAM-101-M10-50 M10 1.5 50 101 4 25 30 26 40 25.3 23.8 16 246 BK CAD 请求报价
LWAM-101-M10-60 M10 1.5 60 101 4 25 30 26 40 25.3 23.8 16 252 BK CAD 请求报价
LWAM-101-M10-20-SG M10 1.5 20 101 4 25 30 26 40 25.3 23.8 16 228 SG CAD 请求报价
LWAM-101-M10-25-SG M10 1.5 25 101 4 25 30 26 40 25.3 23.8 16 231 SG CAD 请求报价
LWAM-101-M10-30-SG M10 1.5 30 101 4 25 30 26 40 25.3 23.8 16 234 SG CAD 请求报价
LWAM-101-M10-35-SG M10 1.5 35 101 4 25 30 26 40 25.3 23.8 16 237 SG CAD 请求报价
LWAM-101-M10-40-SG M10 1.5 40 101 4 25 30 26 40 25.3 23.8 16 240 SG CAD 请求报价
LWAM-101-M10-50-SG M10 1.5 50 101 4 25 30 26 40 25.3 23.8 16 246 SG CAD 请求报价
LWAM-101-M10-60-SG M10 1.5 60 101 4 25 30 26 40 25.3 23.8 16 252 SG CAD 请求报价
LWAM-101-M10-20-OR M10 1.5 20 101 4 25 30 26 40 25.3 23.8 16 228 OR CAD 请求报价
LWAM-101-M10-25-OR M10 1.5 25 101 4 25 30 26 40 25.3 23.8 16 231 OR CAD 请求报价
LWAM-101-M10-30-OR M10 1.5 30 101 4 25 30 26 40 25.3 23.8 16 234 OR CAD 请求报价
LWAM-101-M10-35-OR M10 1.5 35 101 4 25 30 26 40 25.3 23.8 16 237 OR CAD 请求报价
LWAM-101-M10-40-OR M10 1.5 40 101 4 25 30 26 40 25.3 23.8 16 240 OR CAD 请求报价
LWAM-101-M10-50-OR M10 1.5 50 101 4 25 30 26 40 25.3 23.8 16 246 OR CAD 请求报价
LWAM-101-M10-60-OR M10 1.5 60 101 4 25 30 26 40 25.3 23.8 16 252 OR CAD 请求报价
LWAM-101-M10-20-RD M10 1.5 20 101 4 25 30 26 40 25.3 23.8 16 228 RD CAD 请求报价
LWAM-101-M10-25-RD M10 1.5 25 101 4 25 30 26 40 25.3 23.8 16 231 RD CAD 请求报价
LWAM-101-M10-30-RD M10 1.5 30 101 4 25 30 26 40 25.3 23.8 16 234 RD CAD 请求报价
LWAM-101-M10-35-RD M10 1.5 35 101 4 25 30 26 40 25.3 23.8 16 237 RD CAD 请求报价
LWAM-101-M10-40-RD M10 1.5 40 101 4 25 30 26 40 25.3 23.8 16 240 RD CAD 请求报价
LWAM-101-M10-50-RD M10 1.5 50 101 4 25 30 26 40 25.3 23.8 16 246 RD CAD 请求报价
LWAM-101-M10-60-RD M10 1.5 60 101 4 25 30 26 40 25.3 23.8 16 252 RD CAD 请求报价

＊1：　有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LWAM
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
三价铬酸盐处理
销 钢
三价铬酸盐处理
接触片 聚缩醛
调节螺丝 SUM22L
三价铬酸盐处理

特点

  • 通过手柄的上下动作快速实现紧固、放开。
  • 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
  • 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。
  • 分为4种颜色。可根据用途选择。橙色和红色诱目性高，适于明确操作位置。亚光黑和银灰色是与机械、装置外观和谐的平和色调。
末尾符号 手柄部的颜色
无 亚光黑
OR 橙
SG 银灰
RD 红

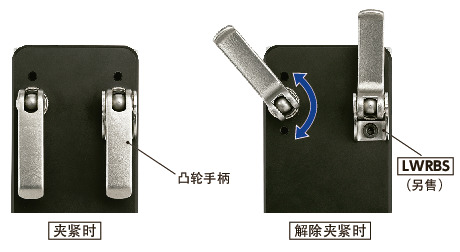

  • 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS

LWAM凸轮手柄（外螺纹） - 调节型


使用注意事项

  • 调节螺丝的调节极限点处有标记。请在不超过标记的范围内进行调整。

  • 反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

LWAM凸轮手柄（外螺纹） - 调节型


使用方法

为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

LWAM凸轮手柄（外螺纹） - 调节型

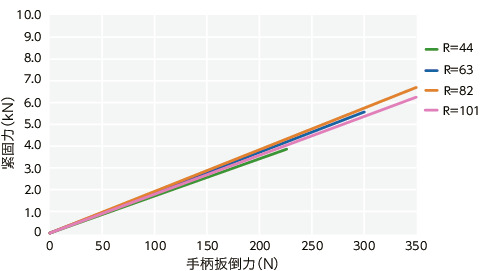

手柄扳倒力与紧固力的关系

最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。


下述值为参考值，并非保证值。

LWAM凸轮手柄（外螺纹） - 调节型


相关产品

备有凸轮手柄用止转托架LWRBS。LWRBS

LWAM凸轮手柄（外螺纹） - 调节型


相关服务

型号列表

LWAM-101-M10

LWAM-101-M8

LWAM-44-M4

LWAM-44-M5

LWAM-63-M5

LWAM-63-M6

LWAM-82-M6

LWAM-82-M8

点击查看其它凸轮手柄

LWAMS

产品名称

凸轮手柄（外螺纹） - 调节型

型号

LWAMS

特点

通过凸轮夹紧
调节型

LWAMS-NI

产品名称

凸轮手柄（外螺纹） - 调节型 - 不锈钢制

型号

LWAMS-NI

特点

通过凸轮夹紧
调节型

LWAMS-ANI

产品名称

凸轮手柄（外螺纹） - 调节型 - 全不锈钢制

型号

LWAMS-ANI

特点

通过凸轮夹紧
调节型

LWBM

产品名称

凸轮手柄（外螺纹） - 固定型

型号

LWBM

特点

通过凸轮夹紧
固定型

点击查看其它机械要素零件

球形滚子

球形滚子

位置分度、角度调整

位置分度、角度调整

锁销

锁销

滑轨・滚子导轨

滑轨・滚子导轨
