凸轮手柄（外螺纹） - 调节型 - 钢制

Clamping Lever with Cam - Adjustable Type

LWAM-AST

安全注意事项

符号RoHS指令

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制

一看就会的产品使用要领解说

短片为使用LWAM（LWAM）的示例。本产品也可进行同样的操作。


形状図

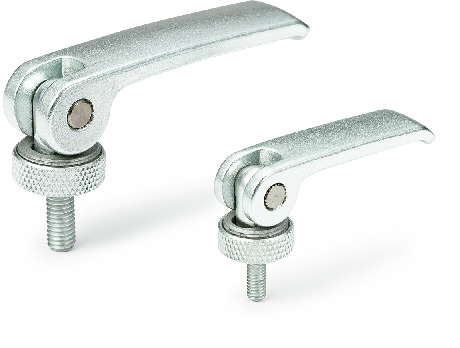

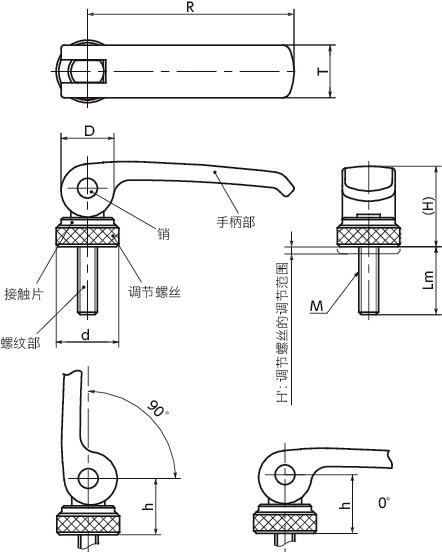

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
Lm
所有
12
16
20
25
30
35
40
50
60

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H' T D d H h（0°） h（90°） 最大紧固力＊1
（kN）		 质量
(g)		 CAD下载 请求报价
LWAM-44-M4-12-AST M4 0.7 12 44 2 12 12 15 19.5 13.2 12.7 2.4 30 CAD 请求报价
LWAM-44-M4-16-AST M4 0.7 16 44 2 12 12 15 19.5 13.2 12.7 2.4 32 CAD 请求报价
LWAM-44-M4-20-AST M4 0.7 20 44 2 12 12 15 19.5 13.2 12.7 2.4 32 CAD 请求报价
LWAM-44-M4-25-AST M4 0.7 25 44 2 12 12 15 19.5 13.2 12.7 2.4 32 CAD 请求报价
LWAM-44-M4-30-AST M4 0.7 30 44 2 12 12 15 19.5 13.2 12.7 2.4 33 CAD 请求报价
LWAM-44-M5-12-AST M5 0.8 12 44 2 12 12 15 19.5 13.2 12.7 3.9 32 CAD 请求报价
LWAM-44-M5-16-AST M5 0.8 16 44 2 12 12 15 19.5 13.2 12.7 3.9 32 CAD 请求报价
LWAM-44-M5-20-AST M5 0.8 20 44 2 12 12 15 19.5 13.2 12.7 3.9 33 CAD 请求报价
LWAM-44-M5-25-AST M5 0.8 25 44 2 12 12 15 19.5 13.2 12.7 3.9 34 CAD 请求报价
LWAM-44-M5-30-AST M5 0.8 30 44 2 12 12 15 19.5 13.2 12.7 3.9 34 CAD 请求报价
LWAM-44-M5-35-AST M5 0.8 35 44 2 12 12 15 19.5 13.2 12.7 3.9 35 CAD 请求报价
LWAM-44-M5-40-AST M5 0.8 40 44 2 12 12 15 19.5 13.2 12.7 3.9 35 CAD 请求报价
LWAM-63-M5-16-AST M5 0.8 16 63 2.5 16 16 19 24.5 16.3 15.55 3.9 68 CAD 请求报价
LWAM-63-M5-20-AST M5 0.8 20 63 2.5 16 16 19 24.5 16.3 15.55 3.9 69 CAD 请求报价
LWAM-63-M5-25-AST M5 0.8 25 63 2.5 16 16 19 24.5 16.3 15.55 3.9 70 CAD 请求报价
LWAM-63-M5-30-AST M5 0.8 30 63 2.5 16 16 19 24.5 16.3 15.55 3.9 70 CAD 请求报价
LWAM-63-M5-35-AST M5 0.8 35 63 2.5 16 16 19 24.5 16.3 15.55 3.9 71 CAD 请求报价
LWAM-63-M5-40-AST M5 0.8 40 63 2.5 16 16 19 24.5 16.3 15.55 3.9 72 CAD 请求报价
LWAM-63-M5-50-AST M5 0.8 50 63 2.5 16 16 19 24.5 16.3 15.55 3.9 73 CAD 请求报价
LWAM-63-M6-16-AST M6 1 16 63 2.5 16 16 19 24.5 16.3 15.55 5.5 68 CAD 请求报价
LWAM-63-M6-20-AST M6 1 20 63 2.5 16 16 19 24.5 16.3 15.55 5.5 67 CAD 请求报价
LWAM-63-M6-25-AST M6 1 25 63 2.5 16 16 19 24.5 16.3 15.55 5.5 69 CAD 请求报价
LWAM-63-M6-30-AST M6 1 30 63 2.5 16 16 19 24.5 16.3 15.55 5.5 71 CAD 请求报价
LWAM-63-M6-35-AST M6 1 35 63 2.5 16 16 19 24.5 16.3 15.55 5.5 72 CAD 请求报价
LWAM-63-M6-40-AST M6 1 40 63 2.5 16 16 19 24.5 16.3 15.55 5.5 73 CAD 请求报价
LWAM-63-M6-50-AST M6 1 50 63 2.5 16 16 19 24.5 16.3 15.55 5.5 75 CAD 请求报价
LWAM-82-M6-20-AST M6 1 20 82 3 20 20 25 30 19.5 18.5 5.5 131 CAD 请求报价
LWAM-82-M6-25-AST M6 1 25 82 3 20 20 25 30 19.5 18.5 5.5 132 CAD 请求报价
LWAM-82-M6-30-AST M6 1 30 82 3 20 20 25 30 19.5 18.5 5.5 133 CAD 请求报价
LWAM-82-M6-35-AST M6 1 35 82 3 20 20 25 30 19.5 18.5 5.5 134 CAD 请求报价
LWAM-82-M6-40-AST M6 1 40 82 3 20 20 25 30 19.5 18.5 5.5 135 CAD 请求报价
LWAM-82-M6-50-AST M6 1 50 82 3 20 20 25 30 19.5 18.5 5.5 137 CAD 请求报价
LWAM-82-M6-60-AST M6 1 60 82 3 20 20 25 30 19.5 18.5 5.5 139 CAD 请求报价
LWAM-82-M8-20-AST M8 1.25 20 82 3 20 20 25 30 19.5 18.5 10 135 CAD 请求报价
LWAM-82-M8-25-AST M8 1.25 25 82 3 20 20 25 30 19.5 18.5 10 133 CAD 请求报价
LWAM-82-M8-30-AST M8 1.25 30 82 3 20 20 25 30 19.5 18.5 10 136 CAD 请求报价
LWAM-82-M8-35-AST M8 1.25 35 82 3 20 20 25 30 19.5 18.5 10 139 CAD 请求报价
LWAM-82-M8-40-AST M8 1.25 40 82 3 20 20 25 30 19.5 18.5 10 142 CAD 请求报价
LWAM-82-M8-50-AST M8 1.25 50 82 3 20 20 25 30 19.5 18.5 10 145 CAD 请求报价
LWAM-82-M8-60-AST M8 1.25 60 82 3 20 20 25 30 19.5 18.5 10 148 CAD 请求报价
LWAM-101-M8-20-AST M8 1.25 20 101 4 25 26 30 40 25.3 23.8 10 249 CAD 请求报价
LWAM-101-M8-25-AST M8 1.25 25 101 4 25 26 30 40 25.3 23.8 10 250 CAD 请求报价
LWAM-101-M8-30-AST M8 1.25 30 101 4 25 26 30 40 25.3 23.8 10 252 CAD 请求报价
LWAM-101-M8-35-AST M8 1.25 35 101 4 25 26 30 40 25.3 23.8 10 253 CAD 请求报价
LWAM-101-M8-40-AST M8 1.25 40 101 4 25 26 30 40 25.3 23.8 10 255 CAD 请求报价
LWAM-101-M8-50-AST M8 1.25 50 101 4 25 26 30 40 25.3 23.8 10 258 CAD 请求报价
LWAM-101-M8-60-AST M8 1.25 60 101 4 25 26 30 40 25.3 23.8 10 262 CAD 请求报价
LWAM-101-M10-20-AST M10 1.5 20 101 4 25 26 30 40 25.3 23.8 16 253 CAD 请求报价
LWAM-101-M10-25-AST M10 1.5 25 101 4 25 26 30 40 25.3 23.8 16 256 CAD 请求报价
LWAM-101-M10-30-AST M10 1.5 30 101 4 25 26 30 40 25.3 23.8 16 259 CAD 请求报价
LWAM-101-M10-35-AST M10 1.5 35 101 4 25 26 30 40 25.3 23.8 16 262 CAD 请求报价
LWAM-101-M10-40-AST M10 1.5 40 101 4 25 26 30 40 25.3 23.8 16 265 CAD 请求报价
LWAM-101-M10-50-AST M10 1.5 50 101 4 25 26 30 40 25.3 23.8 16 271 CAD 请求报价
LWAM-101-M10-60-AST M10 1.5 60 101 4 25 26 30 40 25.3 23.8 16 277 CAD 请求报价

＊1：　实际紧固力请参阅“手柄扳倒力与紧固力的关系”。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LWAM-AST
手柄部 钢（精密铸造用钢）
三价铬酸盐处理
螺纹部 钢
三价铬酸盐处理
销 相当于SUS303
无电解镀镍
接触片 钢
锌片涂层
调节螺丝 钢
三价铬酸盐处理

特点

  • 钢制凸轮手柄。强度高，耐久性优良。
  • 通过手柄的上下动作快速实现紧固、放开。
  • 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
  • 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

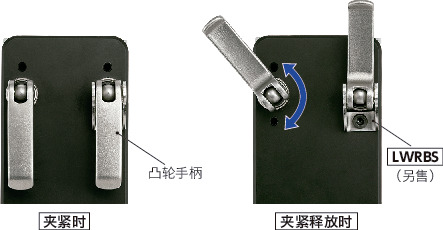

  • 如需限制放开时的旋转，请使用凸轮手柄止转托架LWRBS（另售）。LWRBS

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制


使用注意事项

  • 反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。
  • 请在不超过H'（调节螺丝的调节范围）尺寸的范围内进行调整。

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制


使用方法

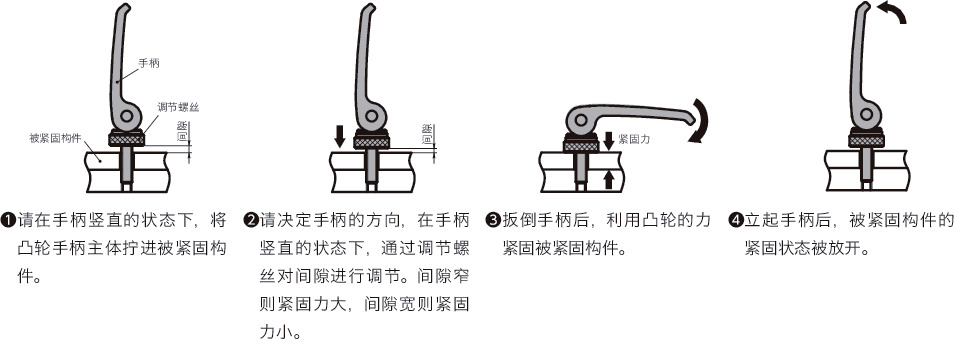

为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制

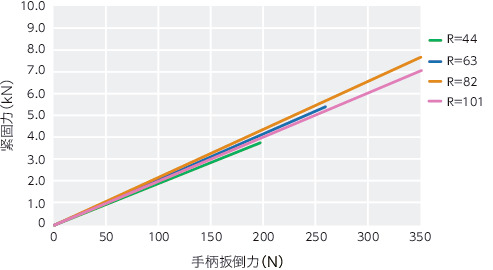

手柄扳倒力与紧固力的关系

最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。


以下值为参考值，并非保证值。

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制


相关产品

备有凸轮手柄用止转用托架LWRBS。LWRBS

LWAM-AST凸轮手柄（外螺纹） - 调节型 - 钢制


型号列表
