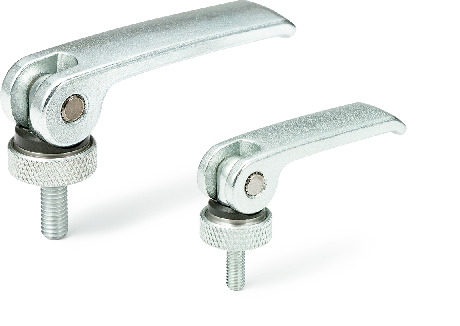

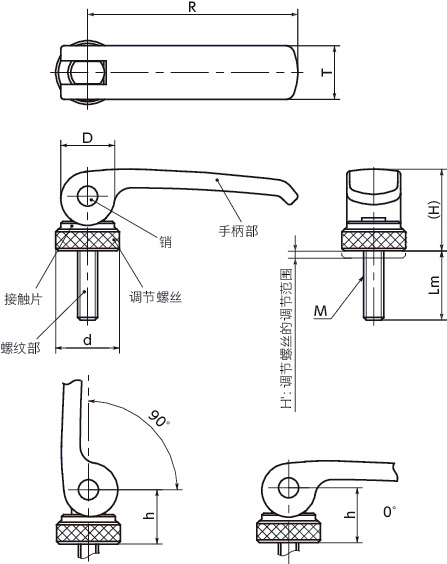

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H' | T | D | d | H | h（0°） | h（90°） | 最大紧固力＊1
（kN） |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWAM-44-M4-12-ST | M4 | 0.7 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 27 | CAD | 请求报价 |
| LWAM-44-M4-16-ST | M4 | 0.7 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | CAD | 请求报价 |
| LWAM-44-M4-20-ST | M4 | 0.7 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | CAD | 请求报价 |
| LWAM-44-M4-25-ST | M4 | 0.7 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | CAD | 请求报价 |
| LWAM-44-M4-30-ST | M4 | 0.7 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 30 | CAD | 请求报价 |
| LWAM-44-M5-12-ST | M5 | 0.8 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 29 | CAD | 请求报价 |
| LWAM-44-M5-16-ST | M5 | 0.8 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 29 | CAD | 请求报价 |
| LWAM-44-M5-20-ST | M5 | 0.8 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | CAD | 请求报价 |
| LWAM-44-M5-25-ST | M5 | 0.8 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 31 | CAD | 请求报价 |
| LWAM-44-M5-30-ST | M5 | 0.8 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 31 | CAD | 请求报价 |
| LWAM-44-M5-35-ST | M5 | 0.8 | 35 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | CAD | 请求报价 |
| LWAM-44-M5-40-ST | M5 | 0.8 | 40 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | CAD | 请求报价 |
| LWAM-63-M5-16-ST | M5 | 0.8 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 61 | CAD | 请求报价 |
| LWAM-63-M5-20-ST | M5 | 0.8 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 62 | CAD | 请求报价 |
| LWAM-63-M5-25-ST | M5 | 0.8 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 63 | CAD | 请求报价 |
| LWAM-63-M5-30-ST | M5 | 0.8 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 63 | CAD | 请求报价 |
| LWAM-63-M5-35-ST | M5 | 0.8 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 64 | CAD | 请求报价 |
| LWAM-63-M5-40-ST | M5 | 0.8 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 65 | CAD | 请求报价 |
| LWAM-63-M5-50-ST | M5 | 0.8 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 66 | CAD | 请求报价 |
| LWAM-63-M6-16-ST | M6 | 1 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 61 | CAD | 请求报价 |
| LWAM-63-M6-20-ST | M6 | 1 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 61 | CAD | 请求报价 |
| LWAM-63-M6-25-ST | M6 | 1 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 62 | CAD | 请求报价 |
| LWAM-63-M6-30-ST | M6 | 1 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 64 | CAD | 请求报价 |
| LWAM-63-M6-35-ST | M6 | 1 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 65 | CAD | 请求报价 |
| LWAM-63-M6-40-ST | M6 | 1 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 66 | CAD | 请求报价 |
| LWAM-63-M6-50-ST | M6 | 1 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 68 | CAD | 请求报价 |
| LWAM-82-M6-20-ST | M6 | 1 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 118 | CAD | 请求报价 |
| LWAM-82-M6-25-ST | M6 | 1 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 119 | CAD | 请求报价 |
| LWAM-82-M6-30-ST | M6 | 1 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 120 | CAD | 请求报价 |
| LWAM-82-M6-35-ST | M6 | 1 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 121 | CAD | 请求报价 |
| LWAM-82-M6-40-ST | M6 | 1 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 122 | CAD | 请求报价 |
| LWAM-82-M6-50-ST | M6 | 1 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 124 | CAD | 请求报价 |
| LWAM-82-M6-60-ST | M6 | 1 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 126 | CAD | 请求报价 |
| LWAM-82-M8-20-ST | M8 | 1.25 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 121 | CAD | 请求报价 |
| LWAM-82-M8-25-ST | M8 | 1.25 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 122 | CAD | 请求报价 |
| LWAM-82-M8-30-ST | M8 | 1.25 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 123 | CAD | 请求报价 |
| LWAM-82-M8-35-ST | M8 | 1.25 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 126 | CAD | 请求报价 |
| LWAM-82-M8-40-ST | M8 | 1.25 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 129 | CAD | 请求报价 |
| LWAM-82-M8-50-ST | M8 | 1.25 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 132 | CAD | 请求报价 |
| LWAM-82-M8-60-ST | M8 | 1.25 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 135 | CAD | 请求报价 |
| LWAM-101-M8-20-ST | M8 | 1.25 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 224 | CAD | 请求报价 |
| LWAM-101-M8-25-ST | M8 | 1.25 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 225 | CAD | 请求报价 |
| LWAM-101-M8-30-ST | M8 | 1.25 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 227 | CAD | 请求报价 |
| LWAM-101-M8-35-ST | M8 | 1.25 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 228 | CAD | 请求报价 |
| LWAM-101-M8-40-ST | M8 | 1.25 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 230 | CAD | 请求报价 |
| LWAM-101-M8-50-ST | M8 | 1.25 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 233 | CAD | 请求报价 |
| LWAM-101-M8-60-ST | M8 | 1.25 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 237 | CAD | 请求报价 |
| LWAM-101-M10-20-ST | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | CAD | 请求报价 |
| LWAM-101-M10-25-ST | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | CAD | 请求报价 |
| LWAM-101-M10-30-ST | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | CAD | 请求报价 |
| LWAM-101-M10-35-ST | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | CAD | 请求报价 |
| LWAM-101-M10-40-ST | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | CAD | 请求报价 |
| LWAM-101-M10-50-ST | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | CAD | 请求报价 |
| LWAM-101-M10-60-ST | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | CAD | 请求报价 |
＊1： 实际紧固力请参阅“手柄扳倒力与紧固力的关系”。
材质、表面处理
| LWAM-ST | |
|---|---|
| 手柄部 | 钢（精密铸造用钢） 三价铬酸盐处理 |
| 螺纹部 | 钢 三价铬酸盐处理 |
| 销 | 相当于SUS303 无电解镀镍 |
| 接触片 | 聚缩醛 |
| 调节螺丝 | 钢 三价铬酸盐处理 |
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 手柄部及螺纹部采用钢制。
- 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

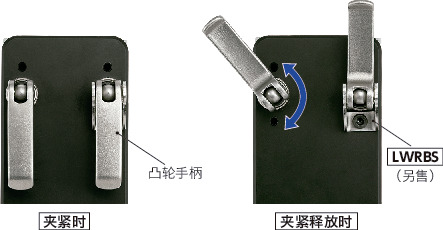

- 如需限制放开时的旋转，请使用凸轮手柄止转托架LWRBS（另售）。LWRBS
使用注意事项
- 反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。
- 请在不超过H'（调节螺丝的调节范围）尺寸的范围内进行调整。

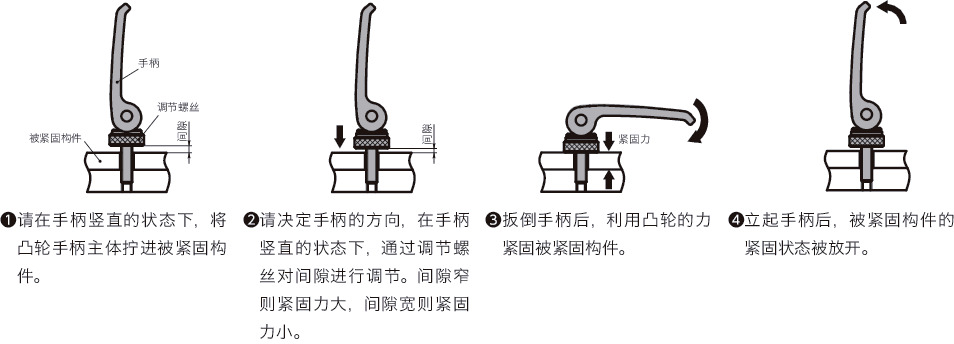

使用方法
为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

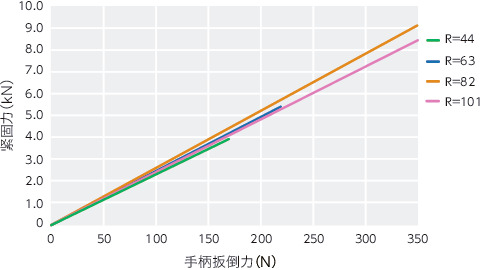

手柄扳倒力与紧固力的关系
最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。
以下值为参考值，并非保证值。
