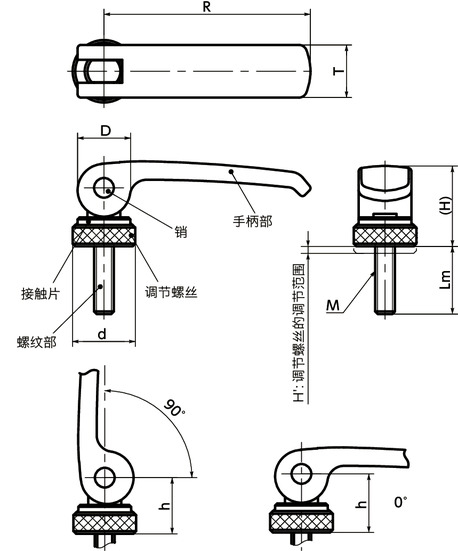

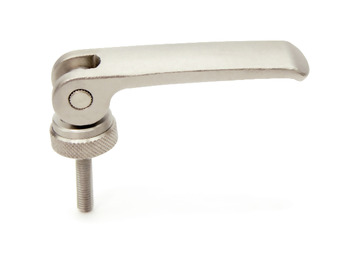

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H' | T | D | d | H | h（0°） | h（90°） | 最大紧固力＊1 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWAMS-44-M4-12-ANI | M4 | 0.7 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 32 | CAD | 请求报价 |
| LWAMS-44-M4-16-ANI | M4 | 0.7 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 32 | CAD | 请求报价 |
| LWAMS-44-M4-20-ANI | M4 | 0.7 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 32 | CAD | 请求报价 |
| LWAMS-44-M4-25-ANI | M4 | 0.7 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 33 | CAD | 请求报价 |
| LWAMS-44-M4-30-ANI | M4 | 0.7 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 33 | CAD | 请求报价 |
| LWAMS-44-M5-12-ANI | M5 | 0.8 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 31 | CAD | 请求报价 |
| LWAMS-44-M5-16-ANI | M5 | 0.8 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 34 | CAD | 请求报价 |
| LWAMS-44-M5-20-ANI | M5 | 0.8 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 36 | CAD | 请求报价 |
| LWAMS-44-M5-25-ANI | M5 | 0.8 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 36 | CAD | 请求报价 |
| LWAMS-44-M5-30-ANI | M5 | 0.8 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 36 | CAD | 请求报价 |
| LWAMS-44-M5-35-ANI | M5 | 0.8 | 35 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 38 | CAD | 请求报价 |
| LWAMS-44-M5-40-ANI | M5 | 0.8 | 40 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 38 | CAD | 请求报价 |
| LWAMS-63-M5-16-ANI | M5 | 0.8 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 69 | CAD | 请求报价 |
| LWAMS-63-M5-20-ANI | M5 | 0.8 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 70 | CAD | 请求报价 |
| LWAMS-63-M5-25-ANI | M5 | 0.8 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 71 | CAD | 请求报价 |
| LWAMS-63-M5-30-ANI | M5 | 0.8 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 71 | CAD | 请求报价 |
| LWAMS-63-M5-35-ANI | M5 | 0.8 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 72 | CAD | 请求报价 |
| LWAMS-63-M5-40-ANI | M5 | 0.8 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 73 | CAD | 请求报价 |
| LWAMS-63-M5-50-ANI | M5 | 0.8 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 74 | CAD | 请求报价 |
| LWAMS-63-M6-16-ANI | M6 | 1 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 69 | CAD | 请求报价 |
| LWAMS-63-M6-20-ANI | M6 | 1 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 70 | CAD | 请求报价 |
| LWAMS-63-M6-25-ANI | M6 | 1 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 71 | CAD | 请求报价 |
| LWAMS-63-M6-30-ANI | M6 | 1 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 72 | CAD | 请求报价 |
| LWAMS-63-M6-35-ANI | M6 | 1 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 73 | CAD | 请求报价 |
| LWAMS-63-M6-40-ANI | M6 | 1 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 74 | CAD | 请求报价 |
| LWAMS-63-M6-50-ANI | M6 | 1 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 76 | CAD | 请求报价 |
| LWAMS-82-M6-20-ANI | M6 | 1 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 135 | CAD | 请求报价 |
| LWAMS-82-M6-25-ANI | M6 | 1 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 136 | CAD | 请求报价 |
| LWAMS-82-M6-30-ANI | M6 | 1 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 137 | CAD | 请求报价 |
| LWAMS-82-M6-35-ANI | M6 | 1 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 138 | CAD | 请求报价 |
| LWAMS-82-M6-40-ANI | M6 | 1 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 139 | CAD | 请求报价 |
| LWAMS-82-M6-50-ANI | M6 | 1 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 141 | CAD | 请求报价 |
| LWAMS-82-M6-60-ANI | M6 | 1 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 143 | CAD | 请求报价 |
| LWAMS-82-M8-20-ANI | M8 | 1.25 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 139 | CAD | 请求报价 |
| LWAMS-82-M8-25-ANI | M8 | 1.25 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 140 | CAD | 请求报价 |
| LWAMS-82-M8-30-ANI | M8 | 1.25 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 141 | CAD | 请求报价 |
| LWAMS-82-M8-35-ANI | M8 | 1.25 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 142 | CAD | 请求报价 |
| LWAMS-82-M8-40-ANI | M8 | 1.25 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 144 | CAD | 请求报价 |
| LWAMS-82-M8-50-ANI | M8 | 1.25 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 147 | CAD | 请求报价 |
| LWAMS-82-M8-60-ANI | M8 | 1.25 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 150 | CAD | 请求报价 |
| LWAMS-101-M8-20-ANI | M8 | 1.25 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 263 | CAD | 请求报价 |
| LWAMS-101-M8-25-ANI | M8 | 1.25 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 265 | CAD | 请求报价 |
| LWAMS-101-M8-30-ANI | M8 | 1.25 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 266 | CAD | 请求报价 |
| LWAMS-101-M8-35-ANI | M8 | 1.25 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 267 | CAD | 请求报价 |
| LWAMS-101-M8-40-ANI | M8 | 1.25 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 269 | CAD | 请求报价 |
| LWAMS-101-M8-50-ANI | M8 | 1.25 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 272 | CAD | 请求报价 |
| LWAMS-101-M8-60-ANI | M8 | 1.25 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 276 | CAD | 请求报价 |
| LWAMS-101-M10-20-ANI | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 267 | CAD | 请求报价 |
| LWAMS-101-M10-25-ANI | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 270 | CAD | 请求报价 |
| LWAMS-101-M10-30-ANI | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 273 | CAD | 请求报价 |
| LWAMS-101-M10-35-ANI | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 276 | CAD | 请求报价 |
| LWAMS-101-M10-40-ANI | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 279 | CAD | 请求报价 |
| LWAMS-101-M10-50-ANI | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 285 | CAD | 请求报价 |
| LWAMS-101-M10-60-ANI | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 291 | CAD | 请求报价 |
＊1： 有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。
材质、表面处理
| LWAMS-ANI | |
|---|---|
| 手柄部 | 相当于SCS13A＊1 |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 相当于SUS431 |
| 调节螺丝 | 相当于SUS303 镀镍 |
＊1： SCS13A是化学成分相当于SUS304的不锈钢铸钢。
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

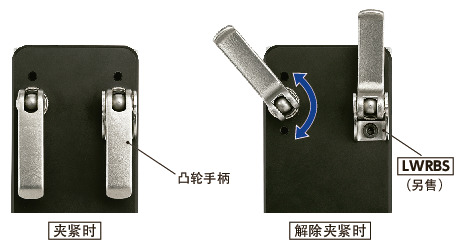

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
在不超过尺寸 H'（调节螺钉的调节范围）的范围内进行调节。

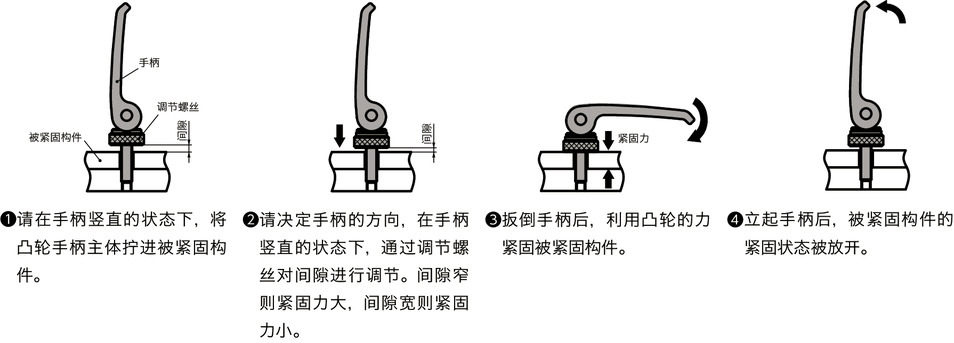

使用方法
为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

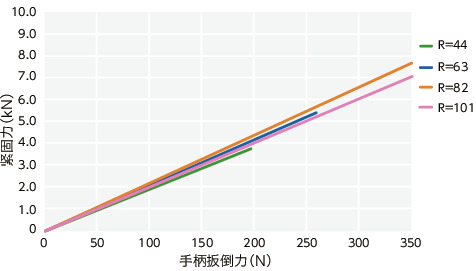

手柄扳倒力与紧固力的关系
最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。
下述值为参考值，并非保证值。
