形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H' | T | D | d | H | h（0°） | h（90°） | 最大紧固力＊1 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWAMS-101-M10-20 | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | BK | CAD | 请求报价 |
| LWAMS-101-M10-25 | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | BK | CAD | 请求报价 |
| LWAMS-101-M10-30 | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | BK | CAD | 请求报价 |
| LWAMS-101-M10-35 | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | BK | CAD | 请求报价 |
| LWAMS-101-M10-40 | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | BK | CAD | 请求报价 |
| LWAMS-101-M10-50 | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | BK | CAD | 请求报价 |
| LWAMS-101-M10-60 | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | BK | CAD | 请求报价 |
| LWAMS-101-M10-20-SG | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | SG | CAD | 请求报价 |
| LWAMS-101-M10-25-SG | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | SG | CAD | 请求报价 |
| LWAMS-101-M10-30-SG | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | SG | CAD | 请求报价 |
| LWAMS-101-M10-35-SG | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | SG | CAD | 请求报价 |
| LWAMS-101-M10-40-SG | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | SG | CAD | 请求报价 |
| LWAMS-101-M10-50-SG | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | SG | CAD | 请求报价 |
| LWAMS-101-M10-60-SG | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | SG | CAD | 请求报价 |
| LWAMS-101-M10-20-OR | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | OR | CAD | 请求报价 |
| LWAMS-101-M10-25-OR | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | OR | CAD | 请求报价 |
| LWAMS-101-M10-30-OR | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | OR | CAD | 请求报价 |
| LWAMS-101-M10-35-OR | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | OR | CAD | 请求报价 |
| LWAMS-101-M10-40-OR | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | OR | CAD | 请求报价 |
| LWAMS-101-M10-50-OR | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | OR | CAD | 请求报价 |
| LWAMS-101-M10-60-OR | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | OR | CAD | 请求报价 |
| LWAMS-101-M10-20-RD | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | RD | CAD | 请求报价 |
| LWAMS-101-M10-25-RD | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | RD | CAD | 请求报价 |
| LWAMS-101-M10-30-RD | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | RD | CAD | 请求报价 |
| LWAMS-101-M10-35-RD | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | RD | CAD | 请求报价 |
| LWAMS-101-M10-40-RD | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | RD | CAD | 请求报价 |
| LWAMS-101-M10-50-RD | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | RD | CAD | 请求报价 |
| LWAMS-101-M10-60-RD | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | RD | CAD | 请求报价 |
＊1： 有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。
材质、表面处理
| LWAMS | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 聚缩醛 |
| 调节螺丝 | 相当于SUS303 |
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 通过调节螺丝可在将手柄置于任意方向的状态下，调整紧固状态。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。
- 分为4种颜色。可根据用途选择。橙色和红色诱目性高，适于明确操作位置。亚光黑和银灰色是与机械、装置外观和谐的平和色调。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| 无 | 亚光黑 |
| OR | 橙 |
| SG | 银灰 |
| RD | 红 |
- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
- 调节螺丝的调节极限点处有标记。请在不超过标记的范围内进行调整。
- 反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

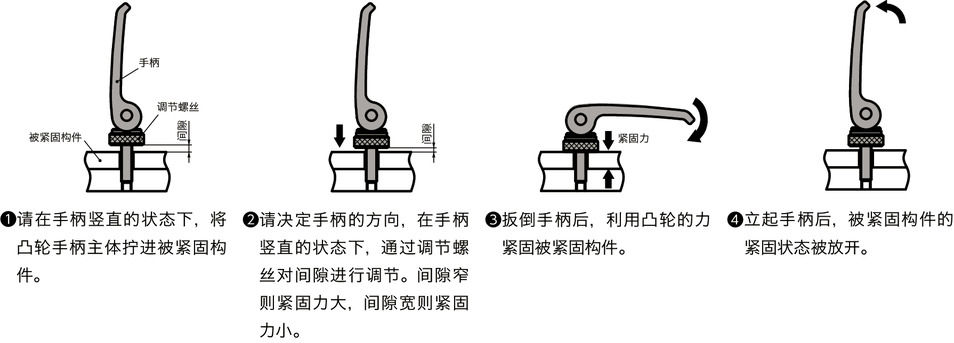

使用方法
为避免故障或损坏，安装至被紧固构件及操作调节螺丝时，请在手柄竖直的状态下进行。

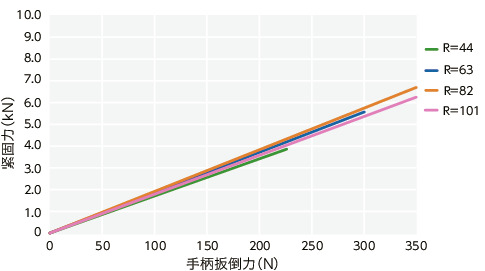

手柄扳倒力与紧固力的关系
最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。
下述值为参考值，并非保证值。
