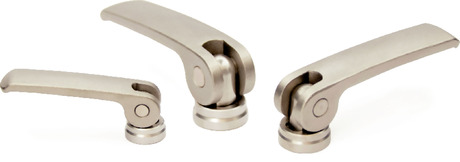

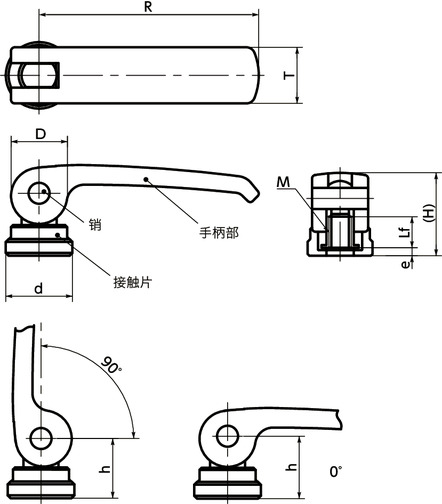

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | T | D | d | H | h（0°） | h（90°） | e | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWBFS-101-M8-ANI | M8 | 1.25 | 15 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 4.8 | 238 | CAD | 请求报价 |
材质、表面处理
| LWBFS-ANI | |
|---|---|
| 手柄部 | 相当于SCS13A＊1 |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 相当于SUS431 |
＊1： SCS13A是化学成分相当于SUS304的不锈钢铸钢。
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 请与螺栓组合使用。通过螺栓进行紧固状态的调整。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

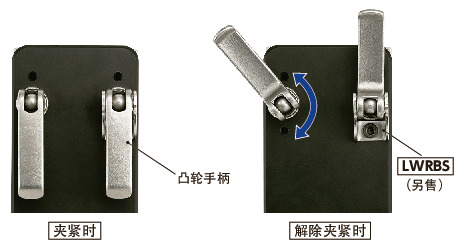

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

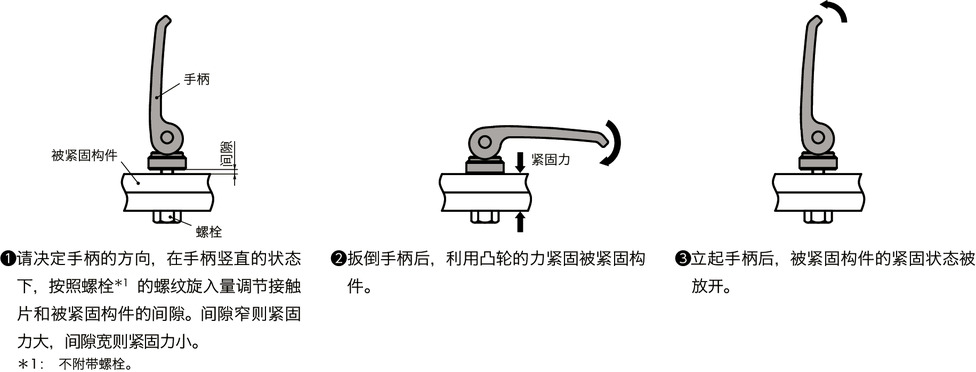

使用方法
为避免故障或损坏，安装至被紧固构件及调节螺栓时，请在手柄竖直的状态下进行。
手柄扳倒力与紧固力的关系
紧固力的设定请勿超过组合使用的外螺纹零件的强度。
下述值为参考值，并非保证值。
