凸轮手柄（外螺纹） - 固定型 - 钢制

Clamping Lever with Cam - Fix Type

LWBM-AST

安全注意事项

符号RoHS指令

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制

一看就会的产品使用要领解说

短片为使用LWBM（LWBM）的示例。本产品也可进行同样的操作。


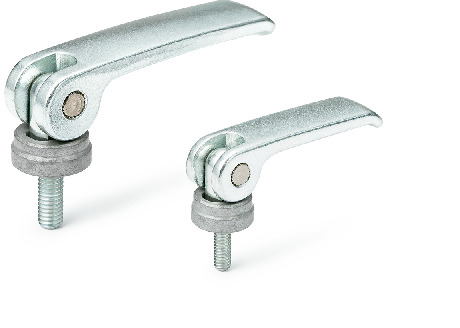

形状図

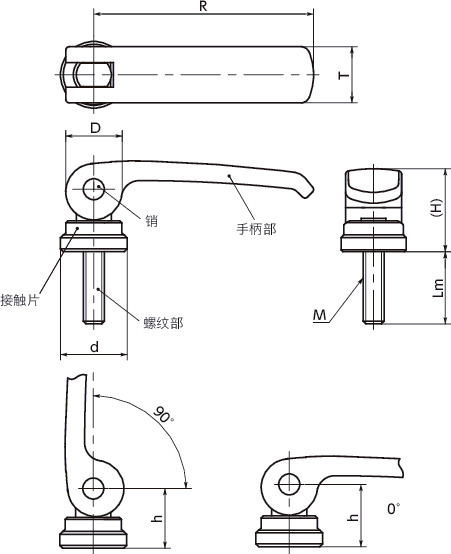

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
Lm
所有
12
16
20
25
30
35
40
50
60

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R T D d H h（0°） h（90°） 最大紧固力＊1
（kN）		 质量
(g)		 CAD下载 请求报价
LWBM-44-M4-12-AST M4 0.7 12 44 12 12 14 19.5 13.2 12.7 2.4 27 CAD 请求报价
LWBM-44-M4-16-AST M4 0.7 16 44 12 12 14 19.5 13.2 12.7 2.4 29 CAD 请求报价
LWBM-44-M4-20-AST M4 0.7 20 44 12 12 14 19.5 13.2 12.7 2.4 29 CAD 请求报价
LWBM-44-M4-25-AST M4 0.7 25 44 12 12 14 19.5 13.2 12.7 2.4 29 CAD 请求报价
LWBM-44-M4-30-AST M4 0.7 30 44 12 12 14 19.5 13.2 12.7 2.4 30 CAD 请求报价
LWBM-44-M5-12-AST M5 0.8 12 44 12 12 14 19.5 13.2 12.7 3.9 29 CAD 请求报价
LWBM-44-M5-16-AST M5 0.8 16 44 12 12 14 19.5 13.2 12.7 3.9 29 CAD 请求报价
LWBM-44-M5-20-AST M5 0.8 20 44 12 12 14 19.5 13.2 12.7 3.9 30 CAD 请求报价
LWBM-44-M5-25-AST M5 0.8 25 44 12 12 14 19.5 13.2 12.7 3.9 31 CAD 请求报价
LWBM-44-M5-30-AST M5 0.8 30 44 12 12 14 19.5 13.2 12.7 3.9 31 CAD 请求报价
LWBM-44-M5-35-AST M5 0.8 35 44 12 12 14 19.5 13.2 12.7 3.9 32 CAD 请求报价
LWBM-44-M5-40-AST M5 0.8 40 44 12 12 14 19.5 13.2 12.7 3.9 32 CAD 请求报价
LWBM-63-M5-16-AST M5 0.8 16 63 16 16 18.5 24.5 16.3 15.55 3.9 65 CAD 请求报价
LWBM-63-M5-20-AST M5 0.8 20 63 16 16 18.5 24.5 16.3 15.55 3.9 66 CAD 请求报价
LWBM-63-M5-25-AST M5 0.8 25 63 16 16 18.5 24.5 16.3 15.55 3.9 68 CAD 请求报价
LWBM-63-M5-30-AST M5 0.8 30 63 16 16 18.5 24.5 16.3 15.55 3.9 69 CAD 请求报价
LWBM-63-M5-35-AST M5 0.8 35 63 16 16 18.5 24.5 16.3 15.55 3.9 69 CAD 请求报价
LWBM-63-M5-40-AST M5 0.8 40 63 16 16 18.5 24.5 16.3 15.55 3.9 70 CAD 请求报价
LWBM-63-M5-50-AST M5 0.8 50 63 16 16 18.5 24.5 16.3 15.55 3.9 71 CAD 请求报价
LWBM-63-M6-16-AST M6 1 16 63 16 16 18.5 24.5 16.3 15.55 5.5 67 CAD 请求报价
LWBM-63-M6-20-AST M6 1 20 63 16 16 18.5 24.5 16.3 15.55 5.5 67 CAD 请求报价
LWBM-63-M6-25-AST M6 1 25 63 16 16 18.5 24.5 16.3 15.55 5.5 69 CAD 请求报价
LWBM-63-M6-30-AST M6 1 30 63 16 16 18.5 24.5 16.3 15.55 5.5 50 CAD 请求报价
LWBM-63-M6-35-AST M6 1 35 63 16 16 18.5 24.5 16.3 15.55 5.5 70 CAD 请求报价
LWBM-63-M6-40-AST M6 1 40 63 16 16 18.5 24.5 16.3 15.55 5.5 72 CAD 请求报价
LWBM-63-M6-50-AST M6 1 50 63 16 16 18.5 24.5 16.3 15.55 5.5 76 CAD 请求报价
LWBM-82-M6-20-AST M6 1 20 82 20 20 22.5 30 19.5 18.5 5.5 131 CAD 请求报价
LWBM-82-M6-25-AST M6 1 25 82 20 20 22.5 30 19.5 18.5 5.5 131 CAD 请求报价
LWBM-82-M6-30-AST M6 1 30 82 20 20 22.5 30 19.5 18.5 5.5 132 CAD 请求报价
LWBM-82-M6-35-AST M6 1 35 82 20 20 22.5 30 19.5 18.5 5.5 134 CAD 请求报价
LWBM-82-M6-40-AST M6 1 40 82 20 20 22.5 30 19.5 18.5 5.5 137 CAD 请求报价
LWBM-82-M6-50-AST M6 1 50 82 20 20 22.5 30 19.5 18.5 5.5 137 CAD 请求报价
LWBM-82-M6-60-AST M6 1 60 82 20 20 22.5 30 19.5 18.5 5.5 138 CAD 请求报价
LWBM-82-M8-20-AST M8 1.25 20 82 20 20 22.5 30 19.5 18.5 10 135 CAD 请求报价
LWBM-82-M8-25-AST M8 1.25 25 82 20 20 22.5 30 19.5 18.5 10 136 CAD 请求报价
LWBM-82-M8-30-AST M8 1.25 30 82 20 20 22.5 30 19.5 18.5 10 137 CAD 请求报价
LWBM-82-M8-35-AST M8 1.25 35 82 20 20 22.5 30 19.5 18.5 10 140 CAD 请求报价
LWBM-82-M8-40-AST M8 1.25 40 82 20 20 22.5 30 19.5 18.5 10 141 CAD 请求报价
LWBM-82-M8-50-AST M8 1.25 50 82 20 20 22.5 30 19.5 18.5 10 143 CAD 请求报价
LWBM-82-M8-60-AST M8 1.25 60 82 20 20 22.5 30 19.5 18.5 10 147 CAD 请求报价
LWBM-101-M8-20-AST M8 1.25 20 101 25 26 27 40 25.3 23.8 10 255 CAD 请求报价
LWBM-101-M8-25-AST M8 1.25 25 101 25 26 27 40 25.3 23.8 10 265 CAD 请求报价
LWBM-101-M8-30-AST M8 1.25 30 101 25 26 27 40 25.3 23.8 10 258 CAD 请求报价
LWBM-101-M8-35-AST M8 1.25 35 101 25 26 27 40 25.3 23.8 10 260 CAD 请求报价
LWBM-101-M8-40-AST M8 1.25 40 101 25 26 27 40 25.3 23.8 10 261 CAD 请求报价
LWBM-101-M8-50-AST M8 1.25 50 101 25 26 27 40 25.3 23.8 10 262 CAD 请求报价
LWBM-101-M8-60-AST M8 1.25 60 101 25 26 27 40 25.3 23.8 10 266 CAD 请求报价
LWBM-101-M10-20-AST M10 1.5 20 101 25 26 27 40 25.3 23.8 16 257 CAD 请求报价
LWBM-101-M10-25-AST M10 1.5 25 101 25 26 27 40 25.3 23.8 16 258 CAD 请求报价
LWBM-101-M10-30-AST M10 1.5 30 101 25 26 27 40 25.3 23.8 16 262 CAD 请求报价
LWBM-101-M10-35-AST M10 1.5 35 101 25 26 27 40 25.3 23.8 16 266 CAD 请求报价
LWBM-101-M10-40-AST M10 1.5 40 101 25 26 27 40 25.3 23.8 16 266 CAD 请求报价
LWBM-101-M10-50-AST M10 1.5 50 101 25 26 27 40 25.3 23.8 16 270 CAD 请求报价
LWBM-101-M10-60-AST M10 1.5 60 101 25 26 27 40 25.3 23.8 16 278 CAD 请求报价

＊1：　实际紧固力请参阅“手柄扳倒力与紧固力的关系”。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LWBM-AST
手柄部 钢（精密铸造用钢）
三价铬酸盐处理
螺纹部 钢
三价铬酸盐处理
销 相当于SUS303
无电解镀镍
接触片 钢
锌片涂层

特点

  • 钢制凸轮手柄。强度高，耐久性优良。
  • 通过手柄的上下动作快速实现紧固、放开。
  • 请与螺母组合使用。通过螺母进行紧固状态的调整。
  • 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

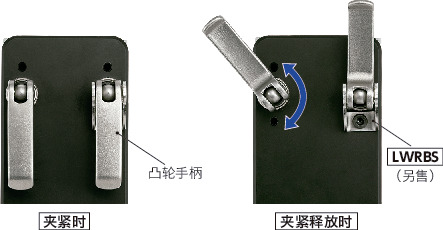

  • 如需限制放开时的旋转，请使用凸轮手柄止转托架LWRBS（另售）。LWRBS

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制


使用注意事项

反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

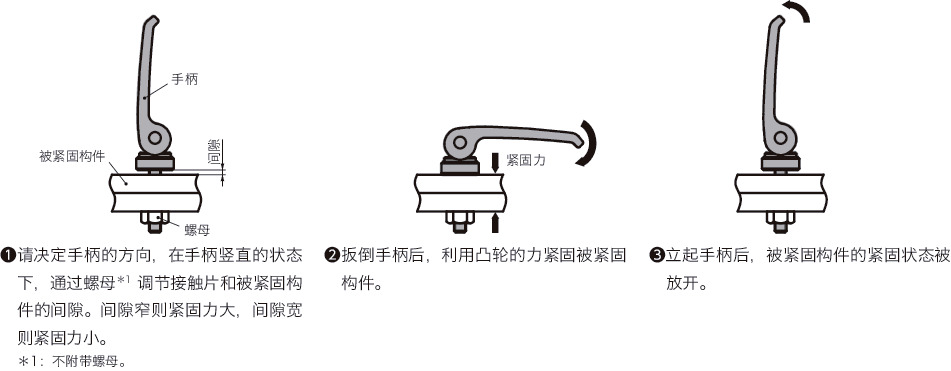

使用方法

为避免故障或损坏，安装至被紧固构件及调节螺母时，请在手柄竖直的状态下进行。

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制

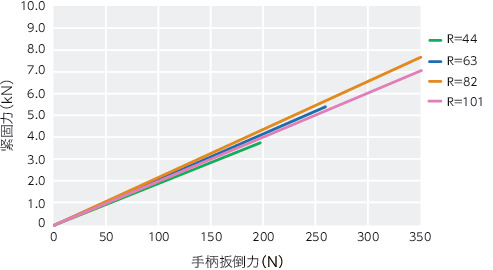

手柄扳倒力与紧固力的关系

最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。


以下值为参考值，并非保证值。

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制


相关产品

备有凸轮手柄用止转用托架LWRBS。LWRBS

LWBM-AST凸轮手柄（外螺纹） - 固定型 - 钢制


型号列表

点击查看其它凸轮手柄
