凸轮手柄（外螺纹） - 固定型

Name: LWBMS
Brand: 锅屋百迪精密机械
Availability: OutOfStock

Clamping Lever with Cam - Fix Type

LWBMS

安全注意事项

符号RoHS指令

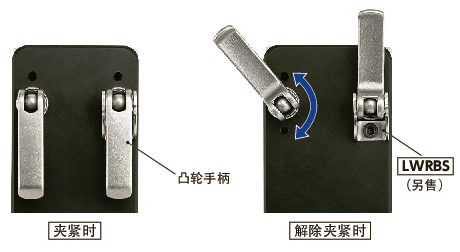

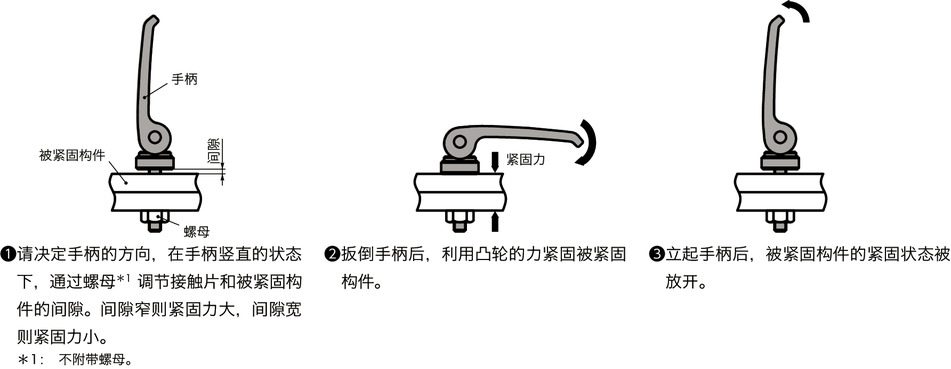

一看就会的产品使用要领解说

短片示例为LWBM（LWBM）。本产品也可进行同样的操作。

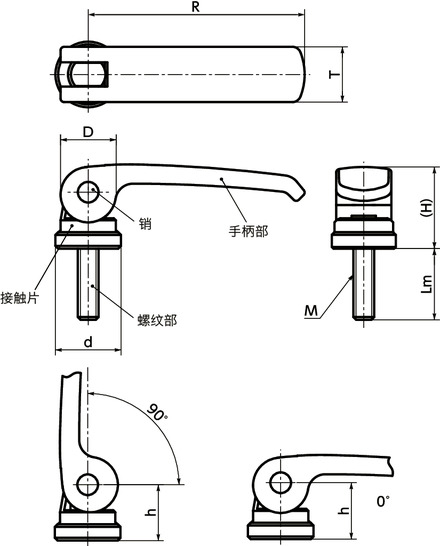

形状図

尺寸・CAD

选择

M（粗牙） 螺纹公称直径: 所有; M4; M5; M6; M8; M10

Lm: 所有; 12; 16; 20; 25; 30; 35; 40; 50; 60

主体 颜色: 所有; BK; SG; OR; RD

单位 : mm

型号	M（粗牙）螺纹公称直径	螺距	Lm	R	T	D	d	H	h（0°）	h（90°）	最大紧固力^＊1 （kN）	质量（g）	主体颜色	CAD下载	请求报价
LWBMS-44-M4-12	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	BK	CAD	请求报价
LWBMS-44-M4-16	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	CAD	请求报价
LWBMS-44-M4-20	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	CAD	请求报价
LWBMS-44-M4-25	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	CAD	请求报价
LWBMS-44-M4-30	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	BK	CAD	请求报价
LWBMS-44-M4-12-SG	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	SG	CAD	请求报价
LWBMS-44-M4-16-SG	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	CAD	请求报价
LWBMS-44-M4-20-SG	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	CAD	请求报价
LWBMS-44-M4-25-SG	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	CAD	请求报价
LWBMS-44-M4-30-SG	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	SG	CAD	请求报价
LWBMS-44-M4-12-OR	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	OR	CAD	请求报价
LWBMS-44-M4-16-OR	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	CAD	请求报价
LWBMS-44-M4-20-OR	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	CAD	请求报价
LWBMS-44-M4-25-OR	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	CAD	请求报价
LWBMS-44-M4-30-OR	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	OR	CAD	请求报价
LWBMS-44-M4-12-RD	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	RD	CAD	请求报价
LWBMS-44-M4-16-RD	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	CAD	请求报价
LWBMS-44-M4-20-RD	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	CAD	请求报价
LWBMS-44-M4-25-RD	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	CAD	请求报价
LWBMS-44-M4-30-RD	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	RD	CAD	请求报价
LWBMS-44-M5-12	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	BK	CAD	请求报价
LWBMS-44-M5-16	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	BK	CAD	请求报价
LWBMS-44-M5-20	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	CAD	请求报价
LWBMS-44-M5-25	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	CAD	请求报价
LWBMS-44-M5-30	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	CAD	请求报价
LWBMS-44-M5-35	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	BK	CAD	请求报价
LWBMS-44-M5-40	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	BK	CAD	请求报价
LWBMS-44-M5-12-SG	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	SG	CAD	请求报价
LWBMS-44-M5-16-SG	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	SG	CAD	请求报价
LWBMS-44-M5-20-SG	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	CAD	请求报价
LWBMS-44-M5-25-SG	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	CAD	请求报价
LWBMS-44-M5-30-SG	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	CAD	请求报价
LWBMS-44-M5-35-SG	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	SG	CAD	请求报价
LWBMS-44-M5-40-SG	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	SG	CAD	请求报价
LWBMS-44-M5-12-OR	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	OR	CAD	请求报价
LWBMS-44-M5-16-OR	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	OR	CAD	请求报价
LWBMS-44-M5-20-OR	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	CAD	请求报价
LWBMS-44-M5-25-OR	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	CAD	请求报价
LWBMS-44-M5-30-OR	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	CAD	请求报价
LWBMS-44-M5-35-OR	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	OR	CAD	请求报价
LWBMS-44-M5-40-OR	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	OR	CAD	请求报价
LWBMS-44-M5-12-RD	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	RD	CAD	请求报价
LWBMS-44-M5-16-RD	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	RD	CAD	请求报价
LWBMS-44-M5-20-RD	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	CAD	请求报价
LWBMS-44-M5-25-RD	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	CAD	请求报价
LWBMS-44-M5-30-RD	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	CAD	请求报价
LWBMS-44-M5-35-RD	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	RD	CAD	请求报价
LWBMS-44-M5-40-RD	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	RD	CAD	请求报价
LWBMS-63-M5-16	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	BK	CAD	请求报价
LWBMS-63-M5-20	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	BK	CAD	请求报价
LWBMS-63-M5-25	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	BK	CAD	请求报价
LWBMS-63-M5-30	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	BK	CAD	请求报价
LWBMS-63-M5-35	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	BK	CAD	请求报价
LWBMS-63-M5-40	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	BK	CAD	请求报价
LWBMS-63-M5-50	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	BK	CAD	请求报价
LWBMS-63-M5-16-SG	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	SG	CAD	请求报价
LWBMS-63-M5-20-SG	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	SG	CAD	请求报价
LWBMS-63-M5-25-SG	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	SG	CAD	请求报价
LWBMS-63-M5-30-SG	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	SG	CAD	请求报价
LWBMS-63-M5-35-SG	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	SG	CAD	请求报价
LWBMS-63-M5-40-SG	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	SG	CAD	请求报价
LWBMS-63-M5-50-SG	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	SG	CAD	请求报价
LWBMS-63-M5-16-OR	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	OR	CAD	请求报价
LWBMS-63-M5-20-OR	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	OR	CAD	请求报价
LWBMS-63-M5-25-OR	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	OR	CAD	请求报价
LWBMS-63-M5-30-OR	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	OR	CAD	请求报价
LWBMS-63-M5-35-OR	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	OR	CAD	请求报价
LWBMS-63-M5-40-OR	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	OR	CAD	请求报价
LWBMS-63-M5-50-OR	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	OR	CAD	请求报价
LWBMS-63-M5-16-RD	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	RD	CAD	请求报价
LWBMS-63-M5-20-RD	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	RD	CAD	请求报价
LWBMS-63-M5-25-RD	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	RD	CAD	请求报价
LWBMS-63-M5-30-RD	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	RD	CAD	请求报价
LWBMS-63-M5-35-RD	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	RD	CAD	请求报价
LWBMS-63-M5-40-RD	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	RD	CAD	请求报价
LWBMS-63-M5-50-RD	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	RD	CAD	请求报价
LWBMS-63-M6-16	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	BK	CAD	请求报价
LWBMS-63-M6-20	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	BK	CAD	请求报价
LWBMS-63-M6-25	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	BK	CAD	请求报价
LWBMS-63-M6-30	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	BK	CAD	请求报价
LWBMS-63-M6-35	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	BK	CAD	请求报价
LWBMS-63-M6-40	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	BK	CAD	请求报价
LWBMS-63-M6-50	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	BK	CAD	请求报价
LWBMS-63-M6-16-SG	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	SG	CAD	请求报价
LWBMS-63-M6-20-SG	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	SG	CAD	请求报价
LWBMS-63-M6-25-SG	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	SG	CAD	请求报价
LWBMS-63-M6-30-SG	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	SG	CAD	请求报价
LWBMS-63-M6-35-SG	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	SG	CAD	请求报价
LWBMS-63-M6-40-SG	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	SG	CAD	请求报价
LWBMS-63-M6-50-SG	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	SG	CAD	请求报价
LWBMS-63-M6-16-OR	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	OR	CAD	请求报价
LWBMS-63-M6-20-OR	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	OR	CAD	请求报价
LWBMS-63-M6-25-OR	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	OR	CAD	请求报价
LWBMS-63-M6-30-OR	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	OR	CAD	请求报价
LWBMS-63-M6-35-OR	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	OR	CAD	请求报价
LWBMS-63-M6-40-OR	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	OR	CAD	请求报价
LWBMS-63-M6-50-OR	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	OR	CAD	请求报价
LWBMS-63-M6-16-RD	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	RD	CAD	请求报价
LWBMS-63-M6-20-RD	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	RD	CAD	请求报价
LWBMS-63-M6-25-RD	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	RD	CAD	请求报价
LWBMS-63-M6-30-RD	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	RD	CAD	请求报价
LWBMS-63-M6-35-RD	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	RD	CAD	请求报价
LWBMS-63-M6-40-RD	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	RD	CAD	请求报价
LWBMS-63-M6-50-RD	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	RD	CAD	请求报价
LWBMS-82-M6-20	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	BK	CAD	请求报价
LWBMS-82-M6-25	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	BK	CAD	请求报价
LWBMS-82-M6-30	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	BK	CAD	请求报价
LWBMS-82-M6-35	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	BK	CAD	请求报价
LWBMS-82-M6-40	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	BK	CAD	请求报价
LWBMS-82-M6-50	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	BK	CAD	请求报价
LWBMS-82-M6-60	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	BK	CAD	请求报价
LWBMS-82-M6-20-SG	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	SG	CAD	请求报价
LWBMS-82-M6-25-SG	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	SG	CAD	请求报价
LWBMS-82-M6-30-SG	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	SG	CAD	请求报价
LWBMS-82-M6-35-SG	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	SG	CAD	请求报价
LWBMS-82-M6-40-SG	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	SG	CAD	请求报价
LWBMS-82-M6-50-SG	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	SG	CAD	请求报价
LWBMS-82-M6-60-SG	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	SG	CAD	请求报价
LWBMS-82-M6-20-OR	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	OR	CAD	请求报价
LWBMS-82-M6-25-OR	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	OR	CAD	请求报价
LWBMS-82-M6-30-OR	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	OR	CAD	请求报价
LWBMS-82-M6-35-OR	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	OR	CAD	请求报价
LWBMS-82-M6-40-OR	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	OR	CAD	请求报价
LWBMS-82-M6-50-OR	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	OR	CAD	请求报价
LWBMS-82-M6-60-OR	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	OR	CAD	请求报价
LWBMS-82-M6-20-RD	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	RD	CAD	请求报价
LWBMS-82-M6-25-RD	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	RD	CAD	请求报价
LWBMS-82-M6-30-RD	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	RD	CAD	请求报价
LWBMS-82-M6-35-RD	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	RD	CAD	请求报价
LWBMS-82-M6-40-RD	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	RD	CAD	请求报价
LWBMS-82-M6-50-RD	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	RD	CAD	请求报价
LWBMS-82-M6-60-RD	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	RD	CAD	请求报价
LWBMS-82-M8-20	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	BK	CAD	请求报价
LWBMS-82-M8-25	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	BK	CAD	请求报价
LWBMS-82-M8-30	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	BK	CAD	请求报价
LWBMS-82-M8-35	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	BK	CAD	请求报价
LWBMS-82-M8-40	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	BK	CAD	请求报价
LWBMS-82-M8-50	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	BK	CAD	请求报价
LWBMS-82-M8-60	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	BK	CAD	请求报价
LWBMS-82-M8-20-SG	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	SG	CAD	请求报价
LWBMS-82-M8-25-SG	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	SG	CAD	请求报价
LWBMS-82-M8-30-SG	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	SG	CAD	请求报价
LWBMS-82-M8-35-SG	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	SG	CAD	请求报价
LWBMS-82-M8-40-SG	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	SG	CAD	请求报价
LWBMS-82-M8-50-SG	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	SG	CAD	请求报价
LWBMS-82-M8-60-SG	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	SG	CAD	请求报价
LWBMS-82-M8-20-OR	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	OR	CAD	请求报价
LWBMS-82-M8-25-OR	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	OR	CAD	请求报价
LWBMS-82-M8-30-OR	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	OR	CAD	请求报价
LWBMS-82-M8-35-OR	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	OR	CAD	请求报价
LWBMS-82-M8-40-OR	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	OR	CAD	请求报价
LWBMS-82-M8-50-OR	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	OR	CAD	请求报价
LWBMS-82-M8-60-OR	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	OR	CAD	请求报价
LWBMS-82-M8-20-RD	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	RD	CAD	请求报价
LWBMS-82-M8-25-RD	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	RD	CAD	请求报价
LWBMS-82-M8-30-RD	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	RD	CAD	请求报价
LWBMS-82-M8-35-RD	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	RD	CAD	请求报价
LWBMS-82-M8-40-RD	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	RD	CAD	请求报价
LWBMS-82-M8-50-RD	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	RD	CAD	请求报价
LWBMS-82-M8-60-RD	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	RD	CAD	请求报价
LWBMS-101-M8-20	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	BK	CAD	请求报价
LWBMS-101-M8-25	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	BK	CAD	请求报价
LWBMS-101-M8-30	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	BK	CAD	请求报价
LWBMS-101-M8-35	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	BK	CAD	请求报价
LWBMS-101-M8-40	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	BK	CAD	请求报价
LWBMS-101-M8-50	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	BK	CAD	请求报价
LWBMS-101-M8-60	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	BK	CAD	请求报价
LWBMS-101-M8-20-SG	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	SG	CAD	请求报价
LWBMS-101-M8-25-SG	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	SG	CAD	请求报价
LWBMS-101-M8-30-SG	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	SG	CAD	请求报价
LWBMS-101-M8-35-SG	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	SG	CAD	请求报价
LWBMS-101-M8-40-SG	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	SG	CAD	请求报价
LWBMS-101-M8-50-SG	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	SG	CAD	请求报价
LWBMS-101-M8-60-SG	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	SG	CAD	请求报价
LWBMS-101-M8-20-OR	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	OR	CAD	请求报价
LWBMS-101-M8-25-OR	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	OR	CAD	请求报价
LWBMS-101-M8-30-OR	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	OR	CAD	请求报价
LWBMS-101-M8-35-OR	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	OR	CAD	请求报价
LWBMS-101-M8-40-OR	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	OR	CAD	请求报价
LWBMS-101-M8-50-OR	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	OR	CAD	请求报价
LWBMS-101-M8-60-OR	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	OR	CAD	请求报价
LWBMS-101-M8-20-RD	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	RD	CAD	请求报价
LWBMS-101-M8-25-RD	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	RD	CAD	请求报价
LWBMS-101-M8-30-RD	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	RD	CAD	请求报价
LWBMS-101-M8-35-RD	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	RD	CAD	请求报价
LWBMS-101-M8-40-RD	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	RD	CAD	请求报价
LWBMS-101-M8-50-RD	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	RD	CAD	请求报价
LWBMS-101-M8-60-RD	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	RD	CAD	请求报价
LWBMS-101-M10-20	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	BK	CAD	请求报价
LWBMS-101-M10-25	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	BK	CAD	请求报价
LWBMS-101-M10-30	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	BK	CAD	请求报价
LWBMS-101-M10-35	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	BK	CAD	请求报价
LWBMS-101-M10-40	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	BK	CAD	请求报价
LWBMS-101-M10-50	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	BK	CAD	请求报价
LWBMS-101-M10-60	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	BK	CAD	请求报价
LWBMS-101-M10-20-SG	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	SG	CAD	请求报价
LWBMS-101-M10-25-SG	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	SG	CAD	请求报价
LWBMS-101-M10-30-SG	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	SG	CAD	请求报价
LWBMS-101-M10-35-SG	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	SG	CAD	请求报价
LWBMS-101-M10-40-SG	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	SG	CAD	请求报价
LWBMS-101-M10-50-SG	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	SG	CAD	请求报价
LWBMS-101-M10-60-SG	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	SG	CAD	请求报价
LWBMS-101-M10-20-OR	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	OR	CAD	请求报价
LWBMS-101-M10-25-OR	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	OR	CAD	请求报价
LWBMS-101-M10-30-OR	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	OR	CAD	请求报价
LWBMS-101-M10-35-OR	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	OR	CAD	请求报价
LWBMS-101-M10-40-OR	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	OR	CAD	请求报价
LWBMS-101-M10-50-OR	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	OR	CAD	请求报价
LWBMS-101-M10-60-OR	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	OR	CAD	请求报价
LWBMS-101-M10-20-RD	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	RD	CAD	请求报价
LWBMS-101-M10-25-RD	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	RD	CAD	请求报价
LWBMS-101-M10-30-RD	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	RD	CAD	请求报价
LWBMS-101-M10-35-RD	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	RD	CAD	请求报价
LWBMS-101-M10-40-RD	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	RD	CAD	请求报价
LWBMS-101-M10-50-RD	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	RD	CAD	请求报价
LWBMS-101-M10-60-RD	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	RD	CAD	请求报价

＊1：　有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	LWBMS
手柄部	锌压铸件静电喷涂（各种颜色）
螺纹部	相当于SUS303
销	相当于SUS303 镀镍
接触片	玻璃纤维增强尼龙6

特点

通过手柄的上下动作快速实现紧固、放开。
请与螺母组合使用。通过螺母进行紧固状态的调整。
采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

分为4种颜色。可根据用途选择。橙色和红色诱目性高，适于明确操作位置。亚光黑和银灰色是与机械、装置外观和谐的平和色调。

末尾符号	手柄部的颜色
无	亚光黑
OR	橙
SG	银灰
RD	红

如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS

LWBMS

使用注意事项

反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。

使用方法

为避免故障或损坏，安装至被紧固构件及调节螺母时，请在手柄竖直的状态下进行。

LWBMS凸轮手柄（外螺纹） - 固定型

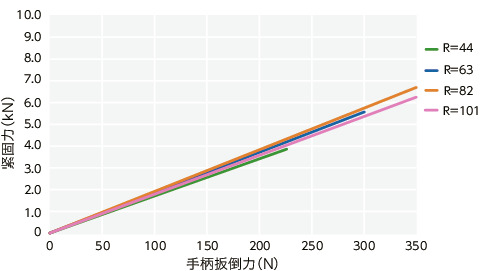

手柄扳倒力与紧固力的关系

最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。

下述值为参考值，并非保证值。

LWBMS凸轮手柄（外螺纹） - 固定型

型号列表

LWBMS-101-M10

LWBMS-101-M8

LWBMS-44-M5

LWBMS-63-M5

LWBMS-63-M6

LWBMS-82-M6

LWBMS-82-M8

点击查看其它凸轮手柄

产品名称

凸轮手柄（外螺纹） - 调节型 - 全不锈钢制

型号

LWAMS-ANI

特点

通过凸轮夹紧
调节型

产品名称

凸轮手柄（外螺纹） - 固定型

型号

LWBM

特点

通过凸轮夹紧
固定型

产品名称

凸轮手柄（内螺纹） - 调节型

型号

LWAF

特点

通过凸轮夹紧
调节型

产品名称

凸轮手柄（内螺纹） - 调节型

型号

LWAFS

特点

通过凸轮夹紧
调节型

垫圈功能及种类的详细说明！

第8讲 “关于防脱落零件”

第6讲 关于热循环

内六角螺栓（盖帽螺栓）的概念

第5讲 解决设备内部的课题

定制

球形滚子

图解 NBK的独门秘籍！（机械要素零件）

适用于无尘室

接单生产

无尘洗净、无尘包装服务

螺纹切割服务

手柄位置变更服务

防脱落加工服务

零售服务

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志 要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器 【提高生产效率、操作性】

第6讲 关于热循环

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

联轴器－定位螺丝固定型的打滑扭矩

普通公差 节选自JIS B 0405：1991/JIS B 0419：1991

六角螺母(不依据ISO 4032～4036及ISO8673～8675的六角螺母)节选自JIS B 1181：2014

键与键槽 节选自JIS B 1301：1996

自动定位单元 常见问题(FAQ)

联轴器与单轴引动器的组装方法

一看就会的产品使用要领解说 防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说 折叠式旋转握柄

一看就会的产品使用要领解说 调平调节器

凸轮手柄、闩锁手柄特点一览表

设计资料

迷你联轴器的选择方法

选型步骤

迷你联轴器的选择方法

第8讲 “关于防脱落零件”

希望根据作业人员的身高及作业内容通过单触操作来移动显示器 【提高生产效率、操作性】

第6讲 关于热循环

希望防止垫圈脱落【作业性、维护】

第5讲 解决设备内部的课题

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

想要不会影响通信的螺丝【安全措施、预防措施】

第7讲 “关于SEMI规格”

什么是六角螺母

薄板固定时板材与螺丝之间产生缝隙

比强度！？设备轻量化的新指标 【更小、更轻】

希望保护螺丝不被药品腐蚀【节能、减少工时】

解决机床的课题（加工中心）

功能更强大。进一步降低成本。

什么是联轴器？联轴器的种类与特点解说

解决半导体生产设备的课题（预工序）

解决机床的课题（加工中心）

新一代膜片型联轴器，XGHW高刚性减振联轴器

课题解决型联轴器 ”XG Family"

第6讲 关于热循环

第5讲 解决设备内部的课题

短头螺丝·小头螺丝的尺寸比较

想要强度高且轻便的螺丝【小型化与轻量化】

比强度！？设备轻量化的新指标 【更小、更轻】

例如可以制作这样的螺丝

定制

NBK的特殊螺丝 -SPECIAL SCREWS-

球形滚子

图解 NBK的独门秘籍！（机械要素零件）

第6讲 关于热循环

第5讲 解决设备内部的课题

比强度！？设备轻量化的新指标 【更小、更轻】

解决半导体生产设备的课题（预工序）

解决机床的课题（加工中心）

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

垫圈功能及种类的详细说明！

需要符合 SEMI 标准 的产品【安全措施、预防措施】

内六角螺栓（盖帽螺栓）的概念

短头螺丝·小头螺丝的尺寸比较

内六角螺栓节选自ISO 4762：2004, JIS B 1176:2015

垫圈功能及种类的详细说明！

第8讲 “关于防脱落零件”

需要符合 SEMI 标准 的产品【安全措施、预防措施】

希望 仅限 特定作业人员 拆装的螺丝【安全措施、预防措施】

第8讲　“关于防脱落零件”

第6讲　关于热循环

第5讲　解决设备内部的课题

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

普通公差节选自JIS B 0405：1991/JIS B 0419：1991

键与键槽节选自JIS B 1301：1996

自动定位单元常见问题(FAQ)

一看就会的产品使用要领解说　防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说　折叠式旋转握柄

一看就会的产品使用要领解说　调平调节器

第8讲　“关于防脱落零件”

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

第5讲　解决设备内部的课题

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

第7讲　“关于SEMI规格”

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

比强度！？设备轻量化的新指标【更小、更轻】

需要符合 SEMI 标准的产品【安全措施、预防措施】

第8讲　“关于防脱落零件”

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

需要符合 SEMI 标准的产品【安全措施、预防措施】

第8讲　“关于防脱落零件”

第6讲　关于热循环

第5讲　解决设备内部的课题

第7讲　“关于SEMI规格”

第2讲　关于真空环境

一看就会的产品使用要领解说　防脱落系列（缩颈加工螺丝）

一看就会的产品使用要领解说　折叠式旋转握柄

一看就会的产品使用要领解说　调平调节器

一看就会的产品使用要领解说　套芯铰链

一看就会的产品使用要领解说　数字定位指示器、液晶显示

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第4讲　垫圈的作用是什么？

第13讲　讲解生锈的原因“异种金属接触腐蚀”

第12讲　回归基本的系列！螺纹的基准尺寸

第11讲　回归基本的系列！介绍各种螺丝的种类

第10讲　不易腐蚀的不锈钢也会受到侵袭的“应力腐蚀开裂”

用于旋转操作面板或控制面板的单元　　旋转单元

比强度！？设备轻量化的新指标【更小、更轻】

第6讲　关于热循环

第5讲　解决设备内部的课题

第8讲　“关于防脱落零件”

希望仅限特定作业人员拆装的螺丝【安全措施、预防措施】

希望能满足 CE 标志要求【作业性、维护】

需要符合 SEMI 标准的产品【安全措施、预防措施】

希望根据作业人员的身高及作业内容通过单触操作来移动显示器【提高生产效率、操作性】

第6讲　关于热循环

第5讲　解决设备内部的课题
