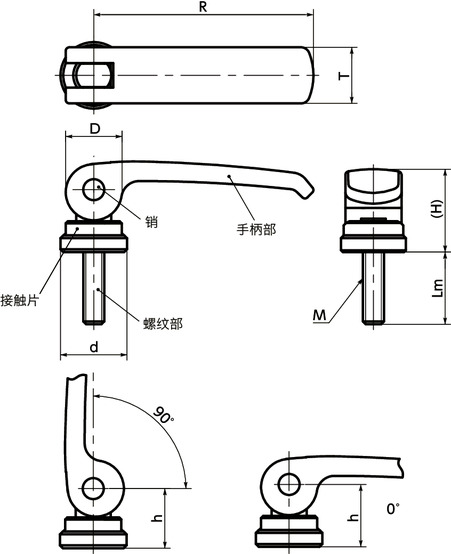

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | T | D | d | H | h（0°） | h（90°） | 最大紧固力＊1 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWBMS-101-M10-20-ANI | M10 | 1.5 | 20 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 253 | CAD | 请求报价 |
| LWBMS-101-M10-25-ANI | M10 | 1.5 | 25 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 256 | CAD | 请求报价 |
| LWBMS-101-M10-30-ANI | M10 | 1.5 | 30 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 259 | CAD | 请求报价 |
| LWBMS-101-M10-35-ANI | M10 | 1.5 | 35 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 262 | CAD | 请求报价 |
| LWBMS-101-M10-40-ANI | M10 | 1.5 | 40 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 265 | CAD | 请求报价 |
| LWBMS-101-M10-50-ANI | M10 | 1.5 | 50 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 271 | CAD | 请求报价 |
| LWBMS-101-M10-60-ANI | M10 | 1.5 | 60 | 101 | 25 | 26 | 27 | 40 | 25.3 | 23.8 | 16 | 277 | CAD | 请求报价 |
＊1： 有关实际拧紧力，请参阅 "手柄扳倒力与紧固力的关系"。
材质、表面处理
| LWBMS-ANI | |
|---|---|
| 手柄部 | 相当于SCS13A＊1 |
| 螺纹部 | 相当于SUS303 |
| 销 | 相当于SUS303 镀镍 |
| 接触片 | 相当于SUS431 |
＊1： SCS13A是化学成分相当于SUS304的不锈钢铸钢。
特点
- 通过手柄的上下动作快速实现紧固、放开。
- 全不锈钢制。耐腐蚀性、耐热性优良。
- 请与螺母组合使用。通过螺母进行紧固状态的调整。
- 采用将手柄部和销完全固定的结构，耐久性更强。即使反复使用，也不会因手柄部和销的接触面的磨损而导致松动。

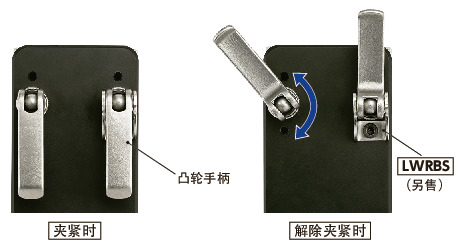

- 如果希望在放开时限制本体的旋转，请使用凸轮手柄用止转托架LWRBS（另售）。LWRBS
使用注意事项
反复使用会导致手柄部和接触片的接触部磨损、紧固力降低。请定期调整紧固状态。
使用方法

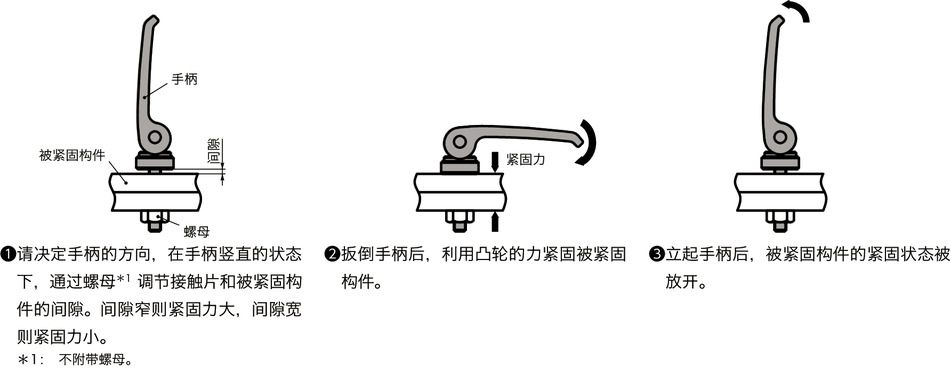

为避免故障或损坏，安装至被紧固构件及调节螺母时，请在手柄竖直的状态下进行。

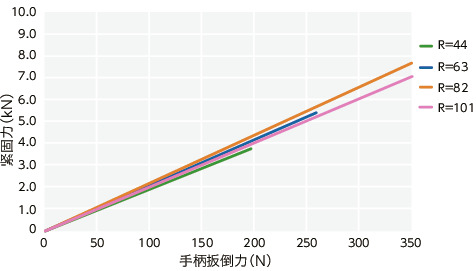

手柄扳倒力与紧固力的关系
最大紧固力因螺纹直径而异。请勿超过尺寸表中记载的最大紧固力（kN）。
下述值为参考值，并非保证值。
