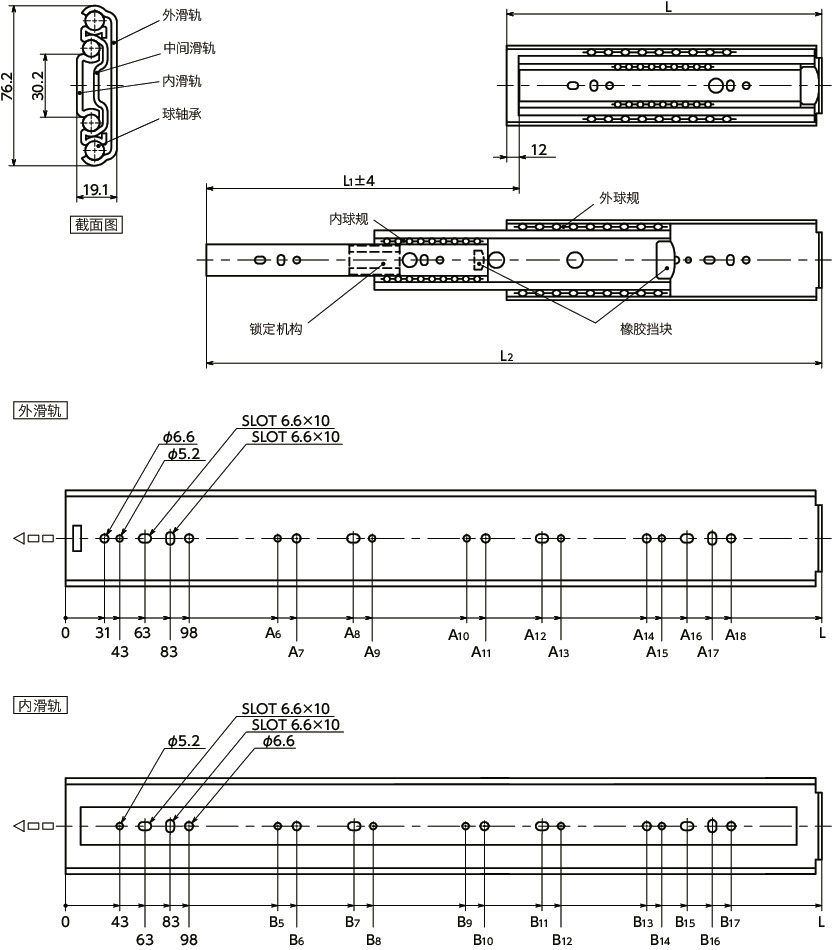

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | L2 | 承受载荷（N/对） 1万次/10万次＊1 |
重量＊2 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|
| TSCC-300-K | 300 | 298 | 586 | 2250 / 1575 | 1380 | CAD | 请求报价 |
| TSCC-400-K | 400 | 398 | 786 | 2500 / 1750 | 1880 | CAD | 请求报价 |
| TSCC-500-K | 500 | 512 | 1000 | 2600 / 1800 | 2440 | CAD | 请求报价 |
| TSCC-600-K | 600 | 610 | 1198 | 2750 / 1920 | 2960 | CAD | 请求报价 |
| TSCC-700-K | 700 | 708 | 1396 | 2950 / 2250 | 3420 | CAD | 请求报价 |
| TSCC-800-K | 800 | 806 | 1594 | 3100 / 2175 | 3880 | CAD | 请求报价 |
| TSCC-900-K | 900 | 904 | 1792 | 3200 / 2250 | 4420 | CAD | 请求报价 |
| TSCC-1000-K | 1000 | 1000 | 1988 | 3250 / 2275 | 4900 | CAD | 请求报价 |
| TSCC-1200-K | 1200 | 1212 | 2400 | 2950 / 2025 | 5920 | CAD | 请求报价 |
| TSCC-1500-K | 1500 | 1504 | 2992 | 2250 / 1575 | 7480 | CAD | 请求报价 |
＊1： 滑轨开关一个往复为1次。使用所有安装孔时的参考值。减少固定部位时，承受载荷将减少。
详情请参考技术资料。
＊2： 每个的质量。单位 : mm
| 型号 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | A15 | A16 | A17 | A18 | B5 | B6 | B7 | B8 | B9 | B10 | B11 | B12 | B13 | B14 | B15 | B16 | B17 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSCC-300-K | - | - | - | - | - | - | - | - | 161 | 173 | 193 | 213 | 228 | - | - | - | - | - | - | - | - | - | - | - | 213 | 228 |
| TSCC-400-K | - | - | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 | - | 161 | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| TSCC-500-K | - | - | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 | - | 229 | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| TSCC-600-K | 213 | 228 | 363 | 378 | - | - | - | - | 461 | 473 | 493 | 513 | 528 | 213 | 228 | 398 | 413 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| TSCC-700-K | 213 | 228 | 363 | 378 | - | - | - | - | 561 | 573 | 593 | 613 | 628 | 313 | 328 | 463 | 478 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| TSCC-800-K | 313 | 328 | 463 | 478 | - | - | - | - | 661 | 673 | 693 | 713 | 728 | 313 | 328 | 498 | 513 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| TSCC-900-K | 313 | 328 | 463 | 478 | - | - | - | - | 761 | 773 | 793 | 813 | 828 | 413 | 428 | 563 | 578 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| TSCC-1000-K | 413 | 428 | 563 | 578 | - | - | - | - | 861 | 873 | 893 | 913 | 928 | 413 | 428 | 598 | 613 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| TSCC-1200-K | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| TSCC-1500-K | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
材质、表面处理
| TSCC-K | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
| 球轴承 | 钢 淬火 |
| 外球规 内球规 |
聚乙烯 |
| 橡胶挡块 | 弹性体 |
| 锁定机构 | 锌压铸件 |
| 尼龙6 |
特点

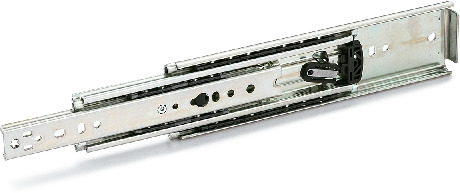

- 三段抽拉式滑轨。
- 行程量大约为全闭时长度（L尺寸）的100％。
- 利用特有的树脂制球规提高滑轨的操作性。
- 带用于缓和冲击的橡胶挡块。抑制操作音，防止故障、损坏。

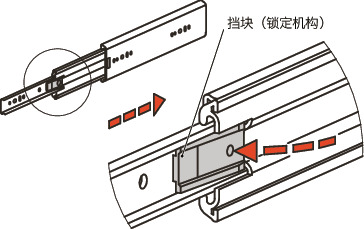

- 带全开时可锁定的打开锁定机构。按下黑色的挡块，锁定解除。
- 在滑轨上将工具孔配置在与安装孔重叠的部分，确保即使滑轨重叠时也能使用工具安装。＊1
- 本产品为单个销售。可以在TSCC-K之间、以及和TSCC-BTSCC-MTSCC-Q组合。TSCC-BTSCC-MTSCC-Q
- 可安装在左右任意一侧。
＊1： 虽然形状图中只标出安装孔，但可能还会存在其他孔。
用途
抽屉、滑动门、柜子各类工业设备、车辆设备、家具等
安装
请使用所有外滑轨的安装孔（φ6.6、φ5.2）和内滑轨的安装孔（φ6.6、φ5.2），以获得足够的承受载荷性能。长孔请在位置调整时使用。
安装时请使用以下螺丝。安装方法请确认技术资料。
| 安装用推荐螺丝 | 内滑轨 | 外滑轨 |
|---|---|---|
| 内六角圆头螺栓 | M5/M6 | M5/M6 |
| 内六角短头螺栓 | M5 | M5 |
推荐螺丝强度等级：8.8
使用注意事项
- 请勿以超出最大滑动速度0.3m/s的速度使用，否则可能会导致故障、破损。并且，在关闭时请以0.15m/s以下的速度操作。
- 如果在关闭时施加较大冲击，请另行准备用于吸收冲击的挡块。
- 可使用温度为-20℃～100℃。在达到上限、下限温度的环境下，请确认滑轨动作是否正常。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
