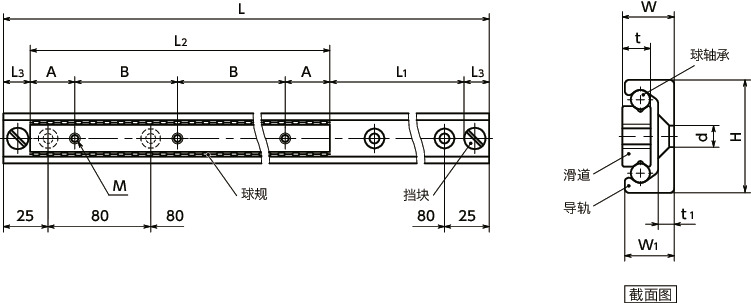

形状図
尺寸・CAD
单位 : mm
| 型号 | H | L2 | L | L1 | L3 max. | W | W1 | t | t1 | A | B | M | d | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSI-35-290-610 | 35 | 290 | 610 | 274 | 23 | 17 | 16.5 | 10 | 3.5 | 25 | 80 | M6 | 6.5 | 1823 | CAD | 请求报价 |
| TSI-35-290-930 | 35 | 290 | 930 | 594 | 23 | 17 | 16.5 | 10 | 3.5 | 25 | 80 | M6 | 6.5 | 2399 | CAD | 请求报价 |
| TSI-35-290-1330 | 35 | 290 | 1330 | 994 | 23 | 17 | 16.5 | 10 | 3.5 | 25 | 80 | M6 | 6.5 | 3100 | CAD | 请求报价 |
材质、表面处理
| TSI | |
|---|---|
| 导轨 滑道 挡块 |
钢 三价铬酸盐处理 滚动面硬化处理 |
| 球轴承 | 钢 淬火 |
| 球规 | 钢 镀锌 |

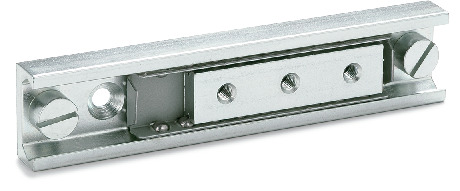

特点
- 滑道的活动范围限制于导轨内的直线滑轨。水平方向和垂直方向均可安装。
- 可承受纵向、横向、旋转方向等各个方向的载荷。也可1根单独使用。
- 导轨的滚动面已进行高频淬火。通过与低摩擦的球轴承相结合，实现了高额定载荷性能、静音性能以及耐磨性能。使用寿命长。
- 涂抹专用润滑脂后，可持久保持顺滑的操作体验。
- 本产品为单个销售。
用途
抽屉、滑动门、柜子各类工业设备、车辆设备、家具等

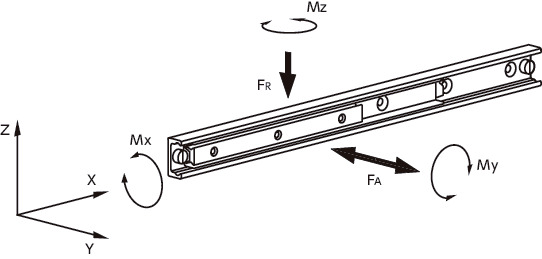

额定载荷
TSI可承受各个方向的载荷。额定载荷的方向等请参考下述信息。
| 型号 | 定格荷重＊1 | ||||
|---|---|---|---|---|---|
| FR（N） | FA（N） | Mx（N・m） | My（N・m） | Mz（N・m） | |
| TSI-28-60 | 3580 | 2500 | 37 | 25 | 18 |
| TSI-28-80 | 4780 | 3345 | 65 | 45 | 23 |
| TSI-28-130 | 7765 | 5435 | 166 | 117 | 38 |
| TSI-28-210 | 12545 | 8780 | 430 | 300 | 62 |
| TSI-35-130 | 9980 | 6985 | 219 | 156 | 50 |
| TSI-35-210 | 16125 | 11290 | 560 | 394 | 87 |
| TSI-35-290 | 22270 | 15590 | 1085 | 745 | 109 |
| TSI-43-210 | 23140 | 16200 | 790 | 552 | 157 |
| TSI-43-370 | 40775 | 28540 | 2445 | 1710 | 275 |
＊1： 每1根的额定载荷。使用所有安装孔时的参考值。减少固定部位时，额定载荷将减少。详情请参考技术资料。
使用注意事项
- 请勿以超出最大滑动速度0.8m/s的速度使用，否则可能会导致故障、破损。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
