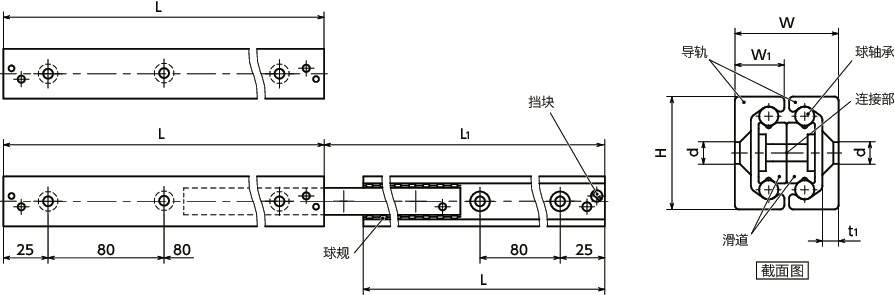

形状図
单位 : mm
| 型号 | H | L | L1 | W | W1 | t1 | d | 额定载荷(N)＊1 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSM-28-210 | 28 | 210 | 232 | 25.8 | 12.3 | 4 | 5.5 | 444 | 898 | CAD | 请求报价 |
＊1： 每1根的额定载荷。使用所有安装孔时的参考值。减少固定部位时，额定载荷将减少。载荷方向等请参考技术资料。
材质、表面处理
| TSM | |
|---|---|
| 导轨 滑道 挡块 |
钢 三价铬酸盐处理 滚动面硬化处理 |
| 球轴承 | 钢 淬火 |
| 球规 | 钢 镀锌 |
| 连接部 | 钢 镀锌 |
特点
- 水平方向和垂直方向均可安装的线性滑轨。
- 行程量超过全闭时的长度（L尺寸）。
- 取下挡块，就会变成双滑轨规格。
- 导轨的滚动面已进行高频淬火。通过与低摩擦的球轴承相结合，实现了高额定载荷性能、静音性能以及耐磨性能。使用寿命长。
- 涂抹专用润滑脂后，可持久保持顺滑的操作体验。
- 本产品为单个销售。
用途
抽屉、滑动门、柜子各类工业设备、车辆设备、家具等
额定载荷
额定载荷在导轨滑动到全开位置时，垂直向下作用在其中心部位。额定载荷无论是垂直安装还是水平安装，数值都是相同的。另外，因为推荐成对使用两根，所以该产品无法承受旋转方向的载荷。
使用TSK的示例
使用注意事项
- 请勿以超出最大滑动速度0.8m/s的速度使用，否则可能会导致故障、破损。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
