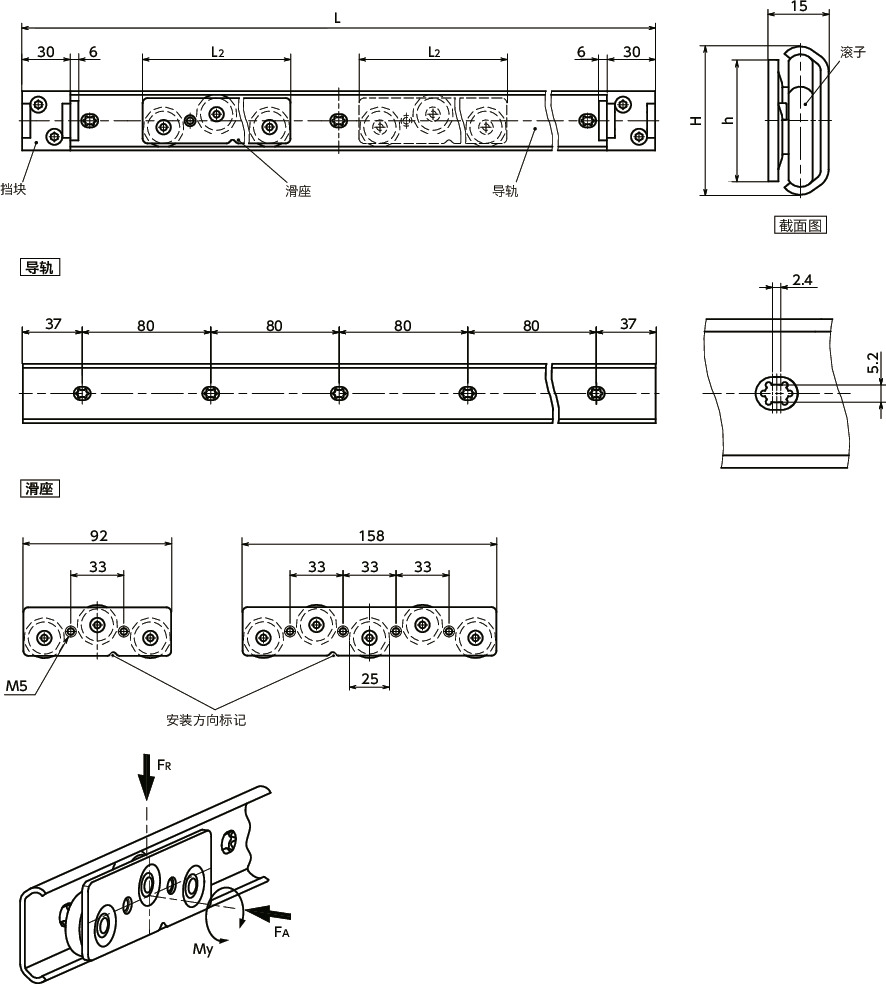

尺寸・CAD

单位 : mm

＊1：　每个滑座的承受载荷、容许力矩。

材质、表面处理

特点

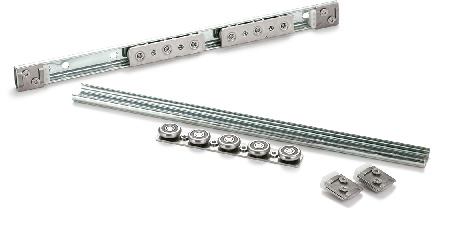

• 这是一款由导轨、滑座和挡块组成的滚子导轨组件。
• 无需调整导轨与滚子之间的间隙。
• 使用符合FDA标准H1级别的润滑脂。
• 水平方向和垂直方向的移动均可使用。
• 本产品为单个销售。
• 可根据产品符号选择滑座、滚子的数量。

• 可根据产品符号选择挡块数量。

• 导轨可进行切割，按任意长度使用。

用途

安装

使用注意事项

• 本产品将以零件状态交付。使用时，请您自行将滑座插入导轨，并安装挡块。
• 请务必以2根为1组配套使用。
• 导轨的最大容许移动速度为0.3m/s。
• 滑座上有安装方向标记。安装时请在标记侧施加载荷。
• 可使用温度为-20℃～100℃。
• 使用前，请仔细阅读技术资料中的安装注意事项、使用注意事项，正确、安全地使用。
