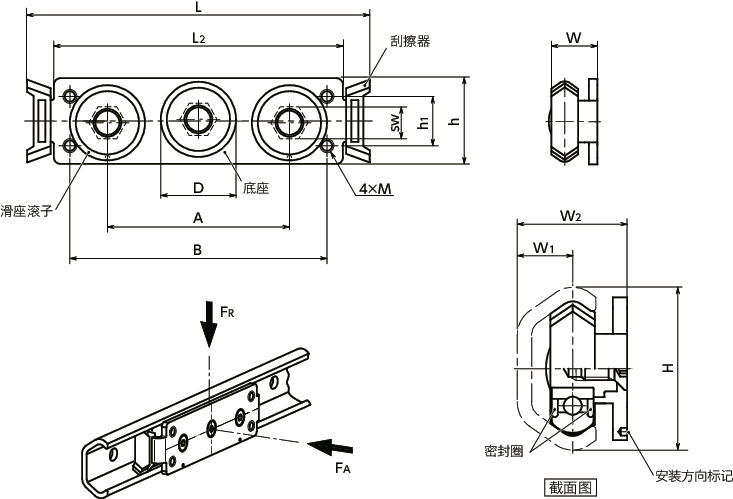

形状図
尺寸・CAD
单位 : mm
| 型号 | H | W | W1 | W2 | D | L | L2 | h | h1 | A | B | M | sw | 承受载荷 | 质量（g） | CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FR(N) | FA(N) | |||||||||||||||||
| TSPBS-30-K3-X | 30 | 14.5 | 10 | 20.5 | 22.5 | 95 | 80 | 27 | 15 | 50 | 70 | M5 | 13 | 840 | 420 | 230 | CAD | 请求报价 |
| TSPBS-45-K3-X | 45 | 21.25 | 15.5 | 30.5 | 35.1 | 160 | 135 | 40 | 23 | 85 | 120 | M6 | 15 | 1790 | 950 | 400 | CAD | 请求报价 |
材质、表面处理
| TSPBS | |
|---|---|
| 底座 | SUS316L |
| 滑座滚子 | SUS440C |
| 密封圈 | NBR（蓝） |
| 刮擦器 | TPU（蓝） |
| 专用扳手TSQ | 钢 镀锌 |
特点

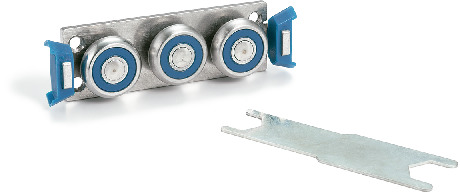

- 这是一款不锈钢制的凸轮滚子滑座。水平方向和垂直方向的移动均可使用。
- 滑座部为SUS316L制。即使在要求耐腐蚀性的环境中也能使用。
- 使用符合FDA标准H1级别的润滑脂。
- 请与滚子导轨TSPAS组合使用。
- 在中央配置偏心滚子TSPCS-E。可调整与滚子导轨之间的间隙。
- 请使用附带的专用扳手TSQ进行的间隙调整。
用途
抽屉、滑动门、柜子食品、医药品装置
各类工业设备、车辆设备、家具等
安装
安装滑座时，请确保安装螺丝的突出部分不超过Lm尺寸。
单位 : mm
| 型号 | t | Lm max. |
|---|---|---|
| TSPBS-30-K3-X | 3 | 6.5 |
| TSPBS-45-K3-X | 4 | 9 |
使用注意事项
- 请勿以超出最大滑动速度1.5m/s的速度使用，否则可能会导致故障、破损。
- 可使用温度为-20℃～100℃。
- 使用前，请仔细阅读技术资料中的安全注意事项、使用注意事项，正确、安全地使用。
