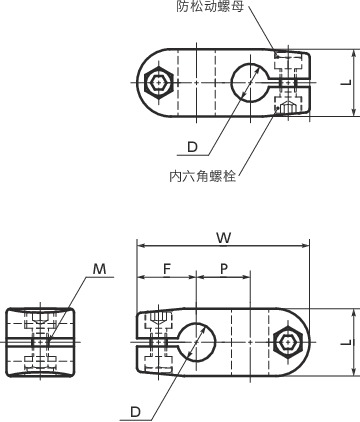

形状図
单位 : mm
| 型号 | D | L | W | F | P | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| GN131-B18-B18-1-SW | 18 | 25 | 64 | 22 | 20 | 6 | 60 | CAD | 请求报价 |
材质、表面处理
| GN131 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点
- 将2根外径φ18的圆管交叉连接的管接头。
- 所有产品均附带内六角螺栓、防松动螺母。
