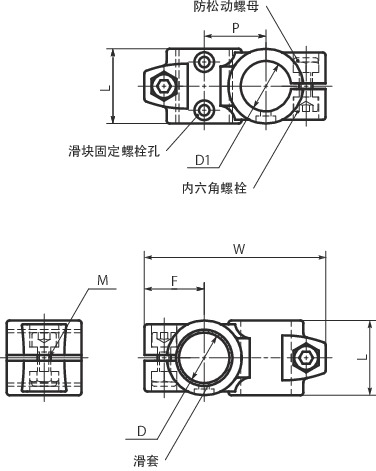

形状図
尺寸・CAD
单位 : mm
| 型号 | D | 滑套＊1 | D1 | 滑套 | L | W | F | P | M | 滑块 固定螺栓 |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN132.1-B30-B30-1-SW | 30 | 无 | 30 | 无 | 40 | 97 | 32 | 33 | 8 | M4 | 170 | CAD | 请求报价 |
＊1： 滑套可使滑块平滑动作。在指定位置固定滑块时，使用无滑套的滑块。
材质、表面处理
| GN132.1-G-1-SW | GN132.1-B-1-SW | |
|---|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
AC3A 静电喷涂（亚光黑） |
| 内六角 螺栓 |
SUS304 | SUS304 |
| 防松件 螺母 |
SUS304 聚酰胺 |
SUS304 聚酰胺 |
| 滑套 | PTFE（聚四氟乙烯）（白） 或玻璃纤维增强尼龙66 |
|
| 滑块 固定螺栓 |
SUS304 | SUS304 |
特点

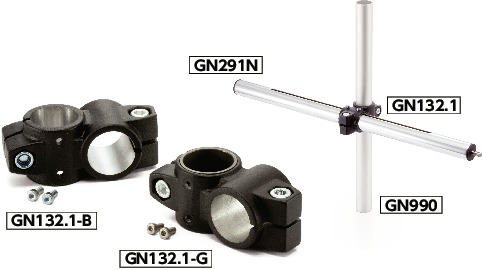

- 将引动器和管交叉连接的滑块。
-
有2种类型。
GN132.1-G----带滑套
GN132.1-B----无滑套
滑套可使滑块平滑动作。
在指定位置固定滑块时，使用无滑套的滑块。 - 所有产品均附带滑块固定螺栓。
现停止接受部分产品的订单
本公司因对管接头、滑块产品实施改良，现停止接受部分产品的订单。请参看详情
