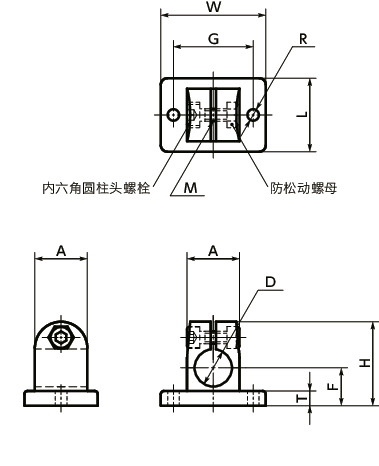

形状図
单位 : mm
| 型号 | D | H | F | T | A | L | W | G | R | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN145-B18-1-SW | 18 | 40 | 18 | 7 | 25 | 35 | 50 | 38 | 5.5 | 6 | 64 | CAD | 请求报价 |
材质、表面处理
| GN145 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点

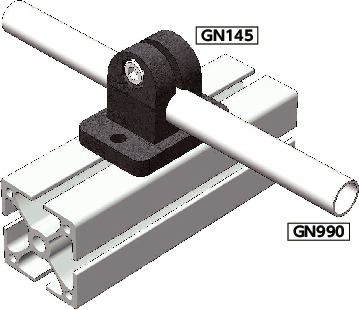

- 将外径φ18的圆管固定至铝型材及壁面、地面的管接头。
- 法兰部有2个螺栓安装孔。
- 所有产品均附带内六角螺栓、防松动螺母。
