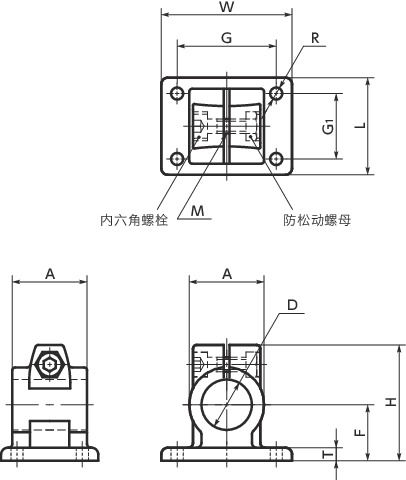

形状図
单位 : mm
| 型号 | D | H | F | T | A | L | W | G1 | G | R | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN146-B30-40-1-SW | 30 | 62 | 30 | 7 | 40 | 52 | 70 | 35 | 53 | 6.5 | 8 | 156 | CAD | 请求报价 |
材质、表面处理
| GN146 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点
- 将圆管固定至壁面、地面的管接头。
- 法兰部有4个螺栓安装孔。
- 所有产品均附带内六角螺栓、防松动螺母。
现停止接受部分产品的订单
本公司因对管接头、滑块产品实施改良，现停止接受部分产品的订单。请参看详情
