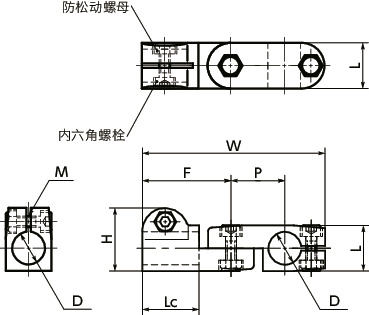

形状図
尺寸・CAD
单位 : mm
| 型号 | D | H | L | W | F | P | Lc | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN287-B18-B18-1-SW | 18 | 34.5 | 25 | 100 | 48.5 | 29.5 | 31.5 | 6 | 130 | CAD | 请求报价 |
材质、表面处理
| GN287 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点

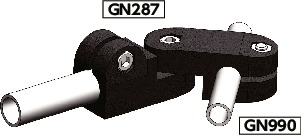

- 将2根外径φ18的圆管按任意角度连接的管接头。
- 通过紧固连接部的内六角螺栓，可按任意角度进行固定。
- 所有产品均附带内六角螺栓、防松动螺母。
