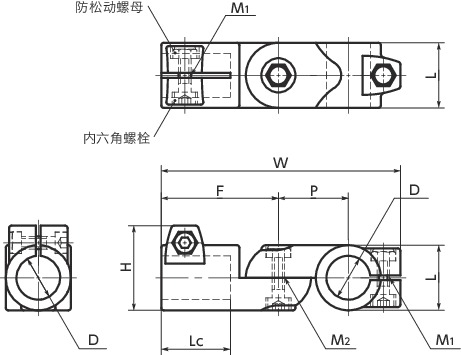

形状図
单位 : mm
| 型号 | D | H | L | W | F | P | Lc | M1 | M2 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN288-B30-B30-S-1-SW | 30 | 52 | 40 | 147 | 72 | 43 | 42.5 | 8 | 8 | 325 | CAD | 请求报价 |
| GN288-B30-B30-T-1-SW | 30 | 52 | 40 | 147 | 72 | 43 | 42.5 | 8 | 8 | 330 | CAD | 请求报价 |
材质、表面处理
| GN288 | |
|---|---|
| 主体 | AC3A 静电喷涂（亚光黑） |
| 内六角螺栓 | SUS304 |
| 防松动螺母 | SUS304 聚酰胺 |
特点
-
GN288-T----带锯齿（24齿）
可按15°或其整数倍的角度进行定位。
锯齿咬合，因此不会打滑。
-
GN288-S----无锯齿
通过紧固连接部的内六角螺栓，可按任意角度进行固定。

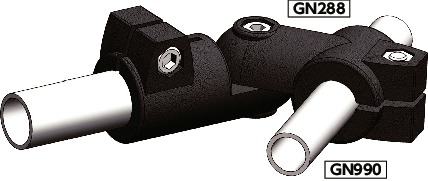

- 将2根外径圆管按任意角度连接的管接头。
- 所有产品均附带内六角螺栓、防松动螺母。
现停止接受部分产品的订单
本公司因对管接头、滑块产品实施改良，现停止接受部分产品的订单。请参看详情
