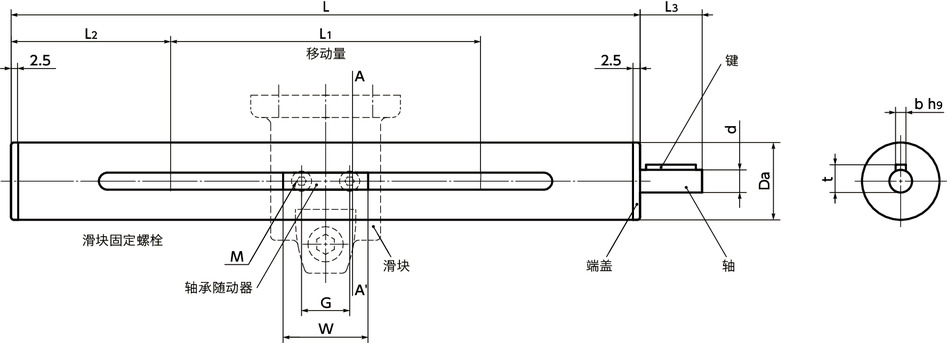

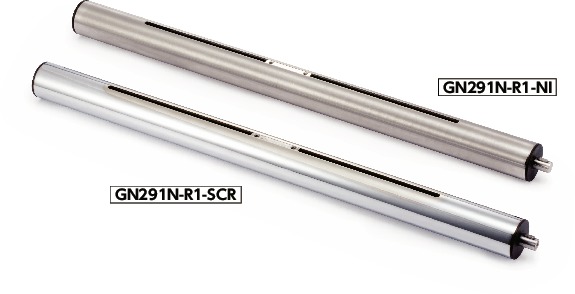

形状図
单位 : mm
| 型号 | Da | 移动量L1 | 梯形螺纹 | L | L2 | L3 | G | W | d | b | t | M | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN291N-18-65-R1-SCR | 18 | 65 | Tr10×3 | 205 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 230 | CAD | 请求报价 |
| GN291N-18-165-R1-SCR | 18 | 165 | Tr10×3 | 305 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 330 | CAD | 请求报价 |
| GN291N-18-265-R1-SCR | 18 | 265 | Tr10×3 | 405 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 430 | CAD | 请求报价 |
| GN291N-30-100-R1-SCR | 30 | 100 | Tr14×4 | 305 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 780 | CAD | 请求报价 |
| GN291N-30-150-R1-SCR | 30 | 150 | Tr14×4 | 355 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 890 | CAD | 请求报价 |
| GN291N-30-200-R1-SCR | 30 | 200 | Tr14×4 | 405 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 1000 | CAD | 请求报价 |
| GN291N-30-300-R1-SCR | 30 | 300 | Tr14×4 | 505 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 1210 | CAD | 请求报价 |
| GN291N-40-70-R1-SCR | 40 | 70 | Tr20×4 | 305 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 1640 | CAD | 请求报价 |
| GN291N-40-170-R1-SCR | 40 | 170 | Tr20×4 | 405 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2080 | CAD | 请求报价 |
| GN291N-40-220-R1-SCR | 40 | 220 | Tr20×4 | 455 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2310 | CAD | 请求报价 |
| GN291N-40-270-R1-SCR | 40 | 270 | Tr20×4 | 505 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2530 | CAD | 请求报价 |
| GN291N-40-320-R1-SCR | 40 | 320 | Tr20×4 | 555 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2750 | CAD | 请求报价 |
材质、表面处理
| GN291N-R1-SCR | |
|---|---|
| 主体 | 钢 镀铬 |
| 梯形螺纹 | S45C |
| 导程螺母 | BC6 |
| 轴承随动器 | 黄铜 |
| 推力轴承 | SUJ2 |
| 螺母 | S45C |
| 端盖 | 尼龙6 |
| 键 | S45C |
特点
- 引动器与滑块的组合⇒ 线性引动器的构成
滑块GN131.1GN131.2GN132.1GN132.2GN145.1GN146.1GN162.1GN163.1 - 右螺纹。
- 激光刻印刻度。
- 也生产外径、移动量和表面处理等特殊规格的产品。请垂询客户中心。
构造

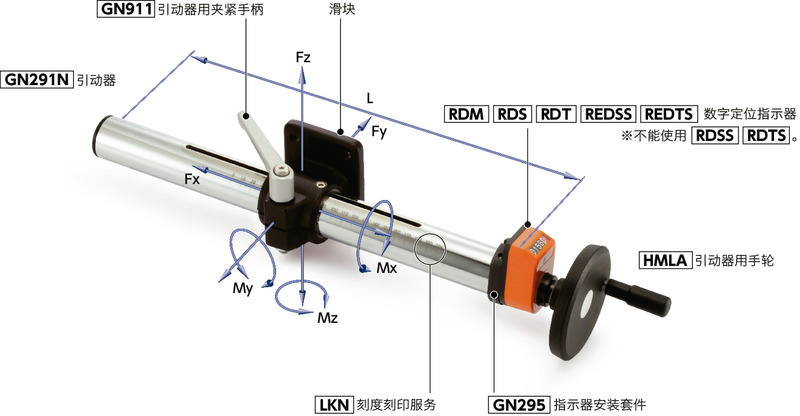

承受载荷
单位 : N
| 外径 | Fx | Fy | Fz | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L=205 | L=305 | L=355 | L=405 | L=455 | L=505 | L=555 | L=205 | L=305 | L=355 | L=405 | L=455 | L=505 | L=555 | ||
| φ18 | 400 | 270 | 96 | 58 | 230 | 80 | 48 | ||||||||
| φ30 | 850 | 710 | 440 | 310 | 200 | 600 | 370 | 270 | 170 | ||||||
| φ40 | 1100 | 3400 | 1000 | 770 | 610 | 510 | 3000 | 900 | 670 | 530 | 440 | ||||
容许力矩
单位 : N・m
| 外径 | Mx | My | Mz |
|---|---|---|---|
| φ18 | 1.5 | 4.5 | 4.5 |
| φ30 | 6.5 | 15 | 15 |
| φ40 | 15 | 42 | 42 |
梯形螺纹精度
| GN291N | |
|---|---|
| 螺纹公差 | 7e |
| 累积螺距误差 | ±0.2/300mm |
| 螺母公差 | 7H |
