RDT数字定位指示器

一看就会的产品使用要领解说

短片示例为RDM（RDM）。本产品也可进行同样的操作。


形状図

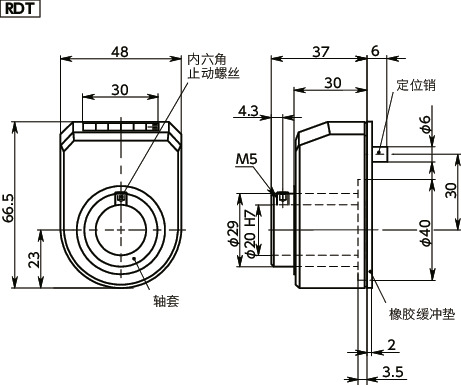

RDT数字定位指示器寸法図

尺寸・CAD

选择

间距
所有
0.5
1
2
2.5
3
4
5
6
10
旋转方向
所有
R
L
读取方向
所有
AN
AR
FN
FR
颜色
所有
OR
GR

单位 : mm

型号 质量
（g）		 最高转速
（min-1）		 1圈显示＊1 间距 旋转方向 读取方向 颜色 CAD下载 请求报价
RDT-0.5-R-AN-OR 125 500 000.50 0.5 R AN OR CAD 请求报价
RDT-0.5-R-AR-OR 125 500 000.50 0.5 R AR OR CAD 请求报价
RDT-0.5-R-FN-OR 125 500 000.50 0.5 R FN OR CAD 请求报价
RDT-0.5-R-FR-OR 125 500 000.50 0.5 R FR OR CAD 请求报价
RDT-0.5-L-AN-OR 125 500 000.50 0.5 L AN OR CAD 请求报价
RDT-0.5-L-AR-OR 125 500 000.50 0.5 L AR OR CAD 请求报价
RDT-0.5-L-FN-OR 125 500 000.50 0.5 L FN OR CAD 请求报价
RDT-0.5-L-FR-OR 125 500 000.50 0.5 L FR OR CAD 请求报价
RDT-0.5-R-AN-GR 125 500 000.50 0.5 R AN GR CAD 请求报价
RDT-0.5-R-AR-GR 125 500 000.50 0.5 R AR GR CAD 请求报价
RDT-0.5-R-FN-GR 125 500 000.50 0.5 R FN GR CAD 请求报价
RDT-0.5-R-FR-GR 125 500 000.50 0.5 R FR GR CAD 请求报价
RDT-0.5-L-AN-GR 125 500 000.50 0.5 L AN GR CAD 请求报价
RDT-0.5-L-AR-GR 125 500 000.50 0.5 L AR GR CAD 请求报价
RDT-0.5-L-FN-GR 125 500 000.50 0.5 L FN GR CAD 请求报价
RDT-0.5-L-FR-GR 125 500 000.50 0.5 L FR GR CAD 请求报价
RDT-1.00-R-AN-OR 125 250 001.00 1 R AN OR CAD 请求报价
RDT-1.00-R-AR-OR 125 250 001.00 1 R AR OR CAD 请求报价
RDT-1.00-R-FN-OR 125 250 001.00 1 R FN OR CAD 请求报价
RDT-1.00-R-FR-OR 125 250 001.00 1 R FR OR CAD 请求报价
RDT-1.00-L-AN-OR 125 250 001.00 1 L AN OR CAD 请求报价
RDT-1.00-L-AR-OR 125 250 001.00 1 L AR OR CAD 请求报价
RDT-1.00-L-FN-OR 125 250 001.00 1 L FN OR CAD 请求报价
RDT-1.00-L-FR-OR 125 250 001.00 1 L FR OR CAD 请求报价
RDT-1.00-R-AN-GR 125 250 001.00 1 R AN GR CAD 请求报价
RDT-1.00-R-AR-GR 125 250 001.00 1 R AR GR CAD 请求报价
RDT-1.00-R-FN-GR 125 250 001.00 1 R FN GR CAD 请求报价
RDT-1.00-R-FR-GR 125 250 001.00 1 R FR GR CAD 请求报价
RDT-1.00-L-AN-GR 125 250 001.00 1 L AN GR CAD 请求报价
RDT-1.00-L-AR-GR 125 250 001.00 1 L AR GR CAD 请求报价
RDT-1.00-L-FN-GR 125 250 001.00 1 L FN GR CAD 请求报价
RDT-1.00-L-FR-GR 125 250 001.00 1 L FR GR CAD 请求报价
RDT-1.0-R-AN-OR 125 1500 0001.0 1 R AN OR CAD 请求报价
RDT-1.0-R-AR-OR 125 1500 0001.0 1 R AR OR CAD 请求报价
RDT-1.0-R-FN-OR 125 1500 0001.0 1 R FN OR CAD 请求报价
RDT-1.0-R-FR-OR 125 1500 0001.0 1 R FR OR CAD 请求报价
RDT-1.0-L-AN-OR 125 1500 0001.0 1 L AN OR CAD 请求报价
RDT-1.0-L-AR-OR 125 1500 0001.0 1 L AR OR CAD 请求报价
RDT-1.0-L-FN-OR 125 1500 0001.0 1 L FN OR CAD 请求报价
RDT-1.0-L-FR-OR 125 1500 0001.0 1 L FR OR CAD 请求报价
RDT-1.0-R-AN-GR 125 1500 0001.0 1 R AN GR CAD 请求报价
RDT-1.0-R-AR-GR 125 1500 0001.0 1 R AR GR CAD 请求报价
RDT-1.0-R-FN-GR 125 1500 0001.0 1 R FN GR CAD 请求报价
RDT-1.0-R-FR-GR 125 1500 0001.0 1 R FR GR CAD 请求报价
RDT-1.0-L-AN-GR 125 1500 0001.0 1 L AN GR CAD 请求报价
RDT-1.0-L-AR-GR 125 1500 0001.0 1 L AR GR CAD 请求报价
RDT-1.0-L-FN-GR 125 1500 0001.0 1 L FN GR CAD 请求报价
RDT-1.0-L-FR-GR 125 1500 0001.0 1 L FR GR CAD 请求报价
RDT-2.0-R-AN-OR 125 1250 0002.0 2 R AN OR CAD 请求报价
RDT-2.0-R-AR-OR 125 1250 0002.0 2 R AR OR CAD 请求报价
RDT-2.0-R-FN-OR 125 1250 0002.0 2 R FN OR CAD 请求报价
RDT-2.0-R-FR-OR 125 1250 0002.0 2 R FR OR CAD 请求报价
RDT-2.0-L-AN-OR 125 1250 0002.0 2 L AN OR CAD 请求报价
RDT-2.0-L-AR-OR 125 1250 0002.0 2 L AR OR CAD 请求报价
RDT-2.0-L-FN-OR 125 1250 0002.0 2 L FN OR CAD 请求报价
RDT-2.0-L-FR-OR 125 1250 0002.0 2 L FR OR CAD 请求报价
RDT-2.0-R-AN-GR 125 1250 0002.0 2 R AN GR CAD 请求报价
RDT-2.0-R-AR-GR 125 1250 0002.0 2 R AR GR CAD 请求报价
RDT-2.0-R-FN-GR 125 1250 0002.0 2 R FN GR CAD 请求报价
RDT-2.0-R-FR-GR 125 1250 0002.0 2 R FR GR CAD 请求报价
RDT-2.0-L-AN-GR 125 1250 0002.0 2 L AN GR CAD 请求报价
RDT-2.0-L-AR-GR 125 1250 0002.0 2 L AR GR CAD 请求报价
RDT-2.0-L-FN-GR 125 1250 0002.0 2 L FN GR CAD 请求报价
RDT-2.0-L-FR-GR 125 1250 0002.0 2 L FR GR CAD 请求报价
RDT-2.5-R-AN-OR 125 1000 0002.5 2.5 R AN OR CAD 请求报价
RDT-2.5-R-AR-OR 125 1000 0002.5 2.5 R AR OR CAD 请求报价
RDT-2.5-R-FN-OR 125 1000 0002.5 2.5 R FN OR CAD 请求报价
RDT-2.5-R-FR-OR 125 1000 0002.5 2.5 R FR OR CAD 请求报价
RDT-2.5-L-AN-OR 125 1000 0002.5 2.5 L AN OR CAD 请求报价
RDT-2.5-L-AR-OR 125 1000 0002.5 2.5 L AR OR CAD 请求报价
RDT-2.5-L-FN-OR 125 1000 0002.5 2.5 L FN OR CAD 请求报价
RDT-2.5-L-FR-OR 125 1000 0002.5 2.5 L FR OR CAD 请求报价
RDT-2.5-R-AN-GR 125 1000 0002.5 2.5 R AN GR CAD 请求报价
RDT-2.5-R-AR-GR 125 1000 0002.5 2.5 R AR GR CAD 请求报价
RDT-2.5-R-FN-GR 125 1000 0002.5 2.5 R FN GR CAD 请求报价
RDT-2.5-R-FR-GR 125 1000 0002.5 2.5 R FR GR CAD 请求报价
RDT-2.5-L-AN-GR 125 1000 0002.5 2.5 L AN GR CAD 请求报价
RDT-2.5-L-AR-GR 125 1000 0002.5 2.5 L AR GR CAD 请求报价
RDT-2.5-L-FN-GR 125 1000 0002.5 2.5 L FN GR CAD 请求报价
RDT-2.5-L-FR-GR 125 1000 0002.5 2.5 L FR GR CAD 请求报价
RDT-3.0-R-AN-OR 125 830 0003.0 3 R AN OR CAD 请求报价
RDT-3.0-R-AR-OR 125 830 0003.0 3 R AR OR CAD 请求报价
RDT-3.0-R-FN-OR 125 830 0003.0 3 R FN OR CAD 请求报价
RDT-3.0-R-FR-OR 125 830 0003.0 3 R FR OR CAD 请求报价
RDT-3.0-L-AN-OR 125 830 0003.0 3 L AN OR CAD 请求报价
RDT-3.0-L-AR-OR 125 830 0003.0 3 L AR OR CAD 请求报价
RDT-3.0-L-FN-OR 125 830 0003.0 3 L FN OR CAD 请求报价
RDT-3.0-L-FR-OR 125 830 0003.0 3 L FR OR CAD 请求报价
RDT-3.0-R-AN-GR 125 830 0003.0 3 R AN GR CAD 请求报价
RDT-3.0-R-AR-GR 125 830 0003.0 3 R AR GR CAD 请求报价
RDT-3.0-R-FN-GR 125 830 0003.0 3 R FN GR CAD 请求报价
RDT-3.0-R-FR-GR 125 830 0003.0 3 R FR GR CAD 请求报价
RDT-3.0-L-AN-GR 125 830 0003.0 3 L AN GR CAD 请求报价
RDT-3.0-L-AR-GR 125 830 0003.0 3 L AR GR CAD 请求报价
RDT-3.0-L-FN-GR 125 830 0003.0 3 L FN GR CAD 请求报价
RDT-3.0-L-FR-GR 125 830 0003.0 3 L FR GR CAD 请求报价
RDT-4.0-R-AN-OR 125 625 0004.0 4 R AN OR CAD 请求报价
RDT-4.0-R-AR-OR 125 625 0004.0 4 R AR OR CAD 请求报价
RDT-4.0-R-FN-OR 125 625 0004.0 4 R FN OR CAD 请求报价
RDT-4.0-R-FR-OR 125 625 0004.0 4 R FR OR CAD 请求报价
RDT-4.0-L-AN-OR 125 625 0004.0 4 L AN OR CAD 请求报价
RDT-4.0-L-AR-OR 125 625 0004.0 4 L AR OR CAD 请求报价
RDT-4.0-L-FN-OR 125 625 0004.0 4 L FN OR CAD 请求报价
RDT-4.0-L-FR-OR 125 625 0004.0 4 L FR OR CAD 请求报价
RDT-4.0-R-AN-GR 125 625 0004.0 4 R AN GR CAD 请求报价
RDT-4.0-R-AR-GR 125 625 0004.0 4 R AR GR CAD 请求报价
RDT-4.0-R-FN-GR 125 625 0004.0 4 R FN GR CAD 请求报价
RDT-4.0-R-FR-GR 125 625 0004.0 4 R FR GR CAD 请求报价
RDT-4.0-L-AN-GR 125 625 0004.0 4 L AN GR CAD 请求报价
RDT-4.0-L-AR-GR 125 625 0004.0 4 L AR GR CAD 请求报价
RDT-4.0-L-FN-GR 125 625 0004.0 4 L FN GR CAD 请求报价
RDT-4.0-L-FR-GR 125 625 0004.0 4 L FR GR CAD 请求报价
RDT-5.0-R-AN-OR 125 500 0005.0 5 R AN OR CAD 请求报价
RDT-5.0-R-AR-OR 125 500 0005.0 5 R AR OR CAD 请求报价
RDT-5.0-R-FN-OR 125 500 0005.0 5 R FN OR CAD 请求报价
RDT-5.0-R-FR-OR 125 500 0005.0 5 R FR OR CAD 请求报价
RDT-5.0-L-AN-OR 125 500 0005.0 5 L AN OR CAD 请求报价
RDT-5.0-L-AR-OR 125 500 0005.0 5 L AR OR CAD 请求报价
RDT-5.0-L-FN-OR 125 500 0005.0 5 L FN OR CAD 请求报价
RDT-5.0-L-FR-OR 125 500 0005.0 5 L FR OR CAD 请求报价
RDT-5.0-R-AN-GR 125 500 0005.0 5 R AN GR CAD 请求报价
RDT-5.0-R-AR-GR 125 500 0005.0 5 R AR GR CAD 请求报价
RDT-5.0-R-FN-GR 125 500 0005.0 5 R FN GR CAD 请求报价
RDT-5.0-R-FR-GR 125 500 0005.0 5 R FR GR CAD 请求报价
RDT-5.0-L-AN-GR 125 500 0005.0 5 L AN GR CAD 请求报价
RDT-5.0-L-AR-GR 125 500 0005.0 5 L AR GR CAD 请求报价
RDT-5.0-L-FN-GR 125 500 0005.0 5 L FN GR CAD 请求报价
RDT-5.0-L-FR-GR 125 500 0005.0 5 L FR GR CAD 请求报价
RDT-6.0-R-AN-OR 125 415 0006.0 6 R AN OR CAD 请求报价
RDT-6.0-R-AR-OR 125 415 0006.0 6 R AR OR CAD 请求报价
RDT-6.0-R-FN-OR 125 415 0006.0 6 R FN OR CAD 请求报价
RDT-6.0-R-FR-OR 125 415 0006.0 6 R FR OR CAD 请求报价
RDT-6.0-L-AN-OR 125 415 0006.0 6 L AN OR CAD 请求报价
RDT-6.0-L-AR-OR 125 415 0006.0 6 L AR OR CAD 请求报价
RDT-6.0-L-FN-OR 125 415 0006.0 6 L FN OR CAD 请求报价
RDT-6.0-L-FR-OR 125 415 0006.0 6 L FR OR CAD 请求报价
RDT-6.0-R-AN-GR 125 415 0006.0 6 R AN GR CAD 请求报价
RDT-6.0-R-AR-GR 125 415 0006.0 6 R AR GR CAD 请求报价
RDT-6.0-R-FN-GR 125 415 0006.0 6 R FN GR CAD 请求报价
RDT-6.0-R-FR-GR 125 415 0006.0 6 R FR GR CAD 请求报价
RDT-6.0-L-AN-GR 125 415 0006.0 6 L AN GR CAD 请求报价
RDT-6.0-L-AR-GR 125 415 0006.0 6 L AR GR CAD 请求报价
RDT-6.0-L-FN-GR 125 415 0006.0 6 L FN GR CAD 请求报价
RDT-6.0-L-FR-GR 125 415 0006.0 6 L FR GR CAD 请求报价
RDT-10.0-R-AN-OR 125 250 0010.0 10 R AN OR CAD 请求报价
RDT-10.0-R-AR-OR 125 250 0010.0 10 R AR OR CAD 请求报价
RDT-10.0-R-FN-OR 125 250 0010.0 10 R FN OR CAD 请求报价
RDT-10.0-R-FR-OR 125 250 0010.0 10 R FR OR CAD 请求报价
RDT-10.0-L-AN-OR 125 250 0010.0 10 L AN OR CAD 请求报价
RDT-10.0-L-AR-OR 125 250 0010.0 10 L AR OR CAD 请求报价
RDT-10.0-L-FN-OR 125 250 0010.0 10 L FN OR CAD 请求报价
RDT-10.0-L-FR-OR 125 250 0010.0 10 L FR OR CAD 请求报价
RDT-10.0-R-AN-GR 125 250 0010.0 10 R AN GR CAD 请求报价
RDT-10.0-R-AR-GR 125 250 0010.0 10 R AR GR CAD 请求报价
RDT-10.0-R-FN-GR 125 250 0010.0 10 R FN GR CAD 请求报价
RDT-10.0-R-FR-GR 125 250 0010.0 10 R FR GR CAD 请求报价
RDT-10.0-L-AN-GR 125 250 0010.0 10 L AN GR CAD 请求报价
RDT-10.0-L-AR-GR 125 250 0010.0 10 L AR GR CAD 请求报价
RDT-10.0-L-FN-GR 125 250 0010.0 10 L FN GR CAD 请求报价
RDT-10.0-L-FR-GR 125 250 0010.0 10 L FR GR CAD 请求报价

＊1：　小数点以后的数字用红色表示。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

RDT
主体 尼龙6（橙色、灰色）
轴套 SUM22L
四氧化三铁保护膜（黑）
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）
橡胶缓冲垫 聚乙烯

特点

  • 只需设置进给旋转轴，即可用数字显示进给量。
  • 可根据进给旋转轴的间距进行选择。
  • 计数器标配4种读取方向。
  • 可根据产品符号选择有无间隔体。

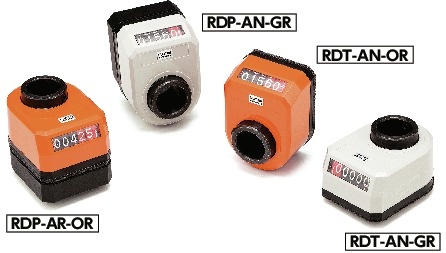

    RDP----带间隔体
    RDT----无间隔体
  • 通过使用轴环RDC（RDC），除φ20mm以外，还适用于φ12、φ14、φ15、φ16mm的旋转轴。

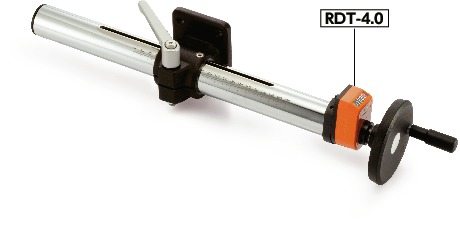

  • RDT-4.0适用于引动器（GN291N-R1-SCRGN291N-R1-NI）。
  • 所有产品均附带橡胶缓冲垫及固定旋转轴用的内六角止动螺丝。

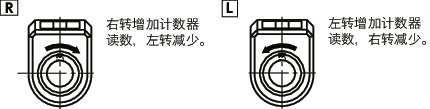

  • 旋转方向分为以下2种。

RDT数字定位指示器

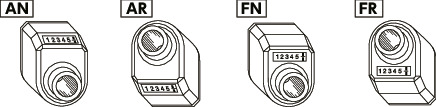

  • 读取方向分为以下4种。

RDT

  • 主体颜色分为以下2种。
    可根据型号的末尾符号进行选择。
末尾符号 主体颜色
OR 橙
GR 灰

使用注意事项

请勿突然加速、停止或以超出尺寸表内最高转速（min-1）的速度使用，否则可能会导致故障、破损。
安装了RDC的数字定位指示器无法与指示器底座组合使用。选择时敬请注意。

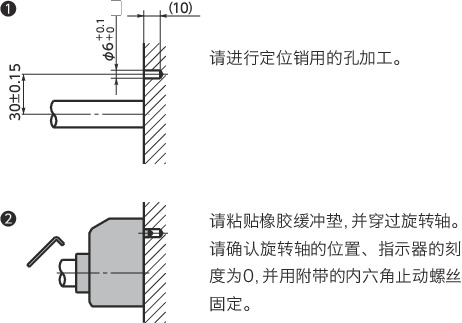

安装

RDT数字定位指示器


与引动器组合

组装至引动器时请使用指示器安装套件GN295。GN295

RDT数字定位指示器


相关产品

备有RDT用的铝制控制旋钮ECPI。
ECPI

RDT数字定位指示器

需锁定轴的旋转时，请与指示器底座RIP-BRIP-CRIP-L组合使用。
RIP-BRIP-CRIP-L

RDT数字定位指示器

オプションでデジタルポジション軸穴カラーRDCがあります。
RDC

RDT数字定位指示器


型号列表

RDT-0.5

RDT-1.0

RDT-1.00

RDT-10.0

RDT-2.0

RDT-2.5

RDT-3.0

RDT-4.0

RDT-5.0

RDT-6.0

点击查看其它线性引动器

RDM

产品名称

数字定位指示器

型号

RDM

特点

轴套部钢制
读取位数：3位
旋转轴直径：φ10

RDS

产品名称

数字定位指示器

型号

RDS

特点

轴套部钢制
读取位数：4位
旋转轴直径：φ14

REDTS

产品名称

数字定位指示器、液晶显示

型号

REDTS

特点

液晶显示
读取位数：6位
旋转轴直径：φ20

REDSS

产品名称

数字定位指示器、液晶显示

型号

REDSS

特点

液晶显示
读取位数：5位
旋转轴直径：φ14
