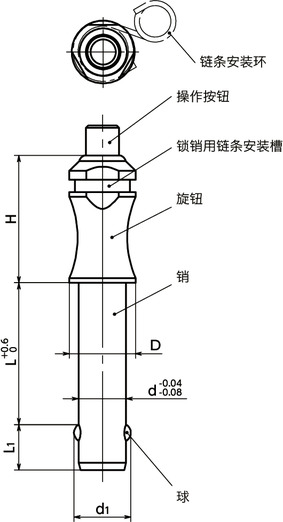

形状図

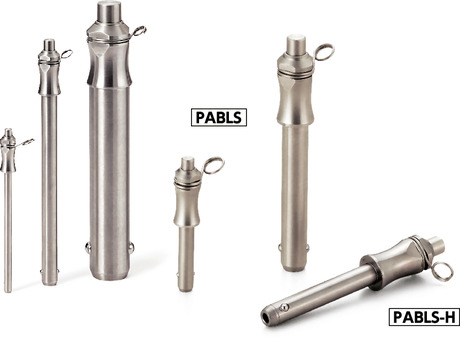

为了与PABLS区分，PABLS-H的销前端进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | D | H | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PABLS-16-30 | 30 | 14 | 16 | 19 | 20 | 32 | 155 | 120 | CAD | 请求报价 |
| PABLS-16-35 | 35 | 14 | 16 | 19 | 20 | 32 | 155 | 127 | CAD | 请求报价 |
| PABLS-16-40 | 40 | 14 | 16 | 19 | 20 | 32 | 155 | 134 | CAD | 请求报价 |
| PABLS-16-45 | 45 | 14 | 16 | 19 | 20 | 32 | 155 | 141 | CAD | 请求报价 |
| PABLS-16-50 | 50 | 14 | 16 | 19 | 20 | 32 | 155 | 148 | CAD | 请求报价 |
| PABLS-16-60 | 60 | 14 | 16 | 19 | 20 | 32 | 155 | 162 | CAD | 请求报价 |
| PABLS-16-70 | 70 | 14 | 16 | 19 | 20 | 32 | 155 | 176 | CAD | 请求报价 |
| PABLS-16-80 | 80 | 14 | 16 | 19 | 20 | 32 | 155 | 190 | CAD | 请求报价 |
| PABLS-16-90 | 90 | 14 | 16 | 19 | 20 | 32 | 155 | 204 | CAD | 请求报价 |
| PABLS-16-100 | 100 | 14 | 16 | 19 | 20 | 32 | 155 | 218 | CAD | 请求报价 |
| PABLS-16-110 | 110 | 14 | 16 | 19 | 20 | 32 | 155 | 232 | CAD | 请求报价 |
| PABLS-16-120 | 120 | 14 | 16 | 19 | 20 | 32 | 155 | 246 | CAD | 请求报价 |
| PABLS-16-130 | 130 | 14 | 16 | 19 | 20 | 32 | 155 | 260 | CAD | 请求报价 |
| PABLS-16-140 | 140 | 14 | 16 | 19 | 20 | 32 | 155 | 274 | CAD | 请求报价 |
| PABLS-16-150 | 150 | 14 | 16 | 19 | 20 | 32 | 155 | 288 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PABLS | PABLS-H | |
|---|---|---|
| 销、旋钮 | 相当于SUS303 | 相当于SUS630 |
| 操作按钮 | 相当于SUS303 | 相当于SUS630 |
| 球 | 相当于SUS420J2 | 相当于SUS420J2 |
| 内置弹簧 | 相当于SUS631 | 相当于SUS631 |
| 链条安装环 | SUS301 | SUS301 |
特点
- 简单的按钮型锁销。
- 可进行紧凑型设计。
- 可快速进行工件的定位、固定。
- 为了防止从配合侧孔中脱落，请使用不锈钢钢球。具有耐久性。
- 根据剪切载荷大小的不同，备有标准型和重载型。重载型的剪切载荷为标准型的大约1.5倍。
- 附带有链条安装环。
-
可根据型号的末尾符号选择载荷类型。
无末尾符号----标准型
末尾符号H----重载型
适用的锁销用链条
| 锁销型号 | 适用锁销用链条型号 | ||||
|---|---|---|---|---|---|
| PBC PBC | PBCS PBCS | PRC PRC | PSRC PSRC | ||
| PABLS-5 | PABLS-5-H | PBC-＊-14 PBC-＊-18 |
PBCS-＊-14 PBCS-＊-18 |
PRC-＊-14 PRC-＊-18 |
PSRC-＊-14 PSRC-＊-18 |
| PABLS-6 | PABLS-6-H | ||||
| PABLS-8 | PABLS-8-H | ||||
| PABLS-10 | PABLS-10-H | PBC-＊-14 PBC-＊-18 PBC-＊-24 PBC-＊-30 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 PBCS-＊-30 |
PRC-＊-14 PRC-＊-18 PRC-＊-24 PRC-＊-30 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
| PABLS-12 | PABLS-12-H | ||||
| PABLS-16 | PABLS-16-H | ||||
| PABLS-20 | PABLS-20-H | ||||
| PABLS-25 | PABLS-25-H | ||||
锁销用链条的详情请参照各产品页。
