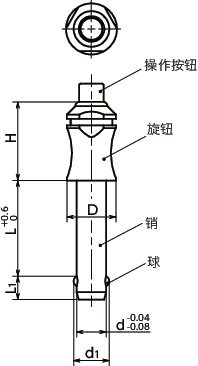

形状図
尺寸・CAD
单位 : mm
| 型号 | L | L1 | d | d1 | D | H | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| PABLT-10-20 | 20 | 9.6 | 10 | 12 | 14 | 27 | 69 | 22 | CAD | 请求报价 |
| PABLT-10-30 | 30 | 9.6 | 10 | 12 | 14 | 27 | 69 | 25 | CAD | 请求报价 |
| PABLT-10-40 | 40 | 9.6 | 10 | 12 | 14 | 27 | 69 | 29 | CAD | 请求报价 |
| PABLT-10-50 | 50 | 9.6 | 10 | 12 | 14 | 27 | 69 | 32 | CAD | 请求报价 |
| PABLT-10-60 | 60 | 9.6 | 10 | 12 | 14 | 27 | 69 | 35 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PABLT | |
|---|---|
| 旋钮 | 钛合金 |
| 操作按钮 | 钛合金 |
| 销 | 钛合金 |
| 球 | 陶瓷 |
| 内置弹簧 | 相当于哈氏合金＊1C4 |
＊1： Hastelloy和哈氏合金是美国哈氏合金国际公司的注册商标。

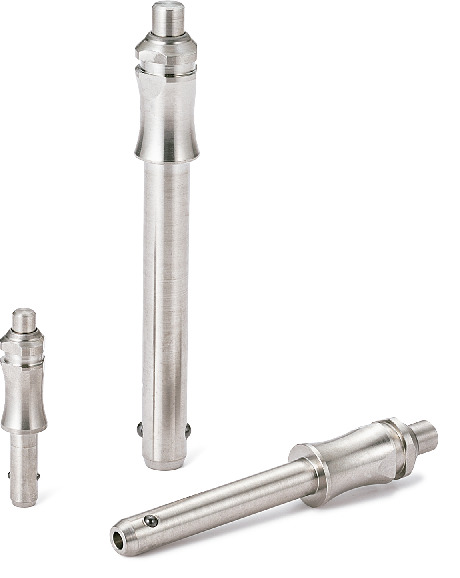

特点
- 简单的按钮型锁销。
- 可进行紧凑型设计。
- 可快速进行工件的定位、固定。
- 由钛合金、陶瓷、哈氏合金＊1及同等材料制成的零件构成，耐腐蚀性、耐热性优异。
- 钛合金制零件比钢及不锈钢制零件重量轻约40%。
- 可使用温度：400℃
＊1： Hastelloy和哈氏合金是美国哈氏合金国际公司的注册商标。
