Lock Pins with Stainless Steel Pawl - Ring type

PBPL

安全注意事项

符号RoHS指令

PBPL锁销 - 环型

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。


形状図

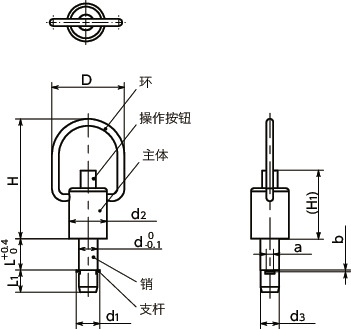

PBPL锁销 - 环型寸法図

尺寸・CAD

选择

d
所有
6
8
10
12
16
L
所有
10
12
16
20
25
30
35
40
45
50
60
70
80
90
100
15
110
120
130
140
150

单位 : mm

型号 d d1 d3 d2 L L1 D H H1 a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PBPL-6-10 6 7.3 5.9 12 10 7 23 38 22 2.3 0.5 14 16 CAD 请求报价
PBPL-6-12 6 7.3 5.9 12 12 7 23 38 22 2.3 0.5 14 18 CAD 请求报价
PBPL-6-16 6 7.3 5.9 12 16 7 23 38 22 2.3 0.5 14 19 CAD 请求报价
PBPL-6-20 6 7.3 5.9 12 20 7 23 38 22 2.3 0.5 14 20 CAD 请求报价
PBPL-6-25 6 7.3 5.9 12 25 7 23 38 22 2.3 0.5 14 20 CAD 请求报价
PBPL-6-30 6 7.3 5.9 12 30 7 23 38 22 2.3 0.5 14 22 CAD 请求报价
PBPL-6-35 6 7.3 5.9 12 35 7 23 38 22 2.3 0.5 14 22 CAD 请求报价
PBPL-6-40 6 7.3 5.9 12 40 7 23 38 22 2.3 0.5 14 23 CAD 请求报价
PBPL-6-45 6 7.3 5.9 12 45 7 23 38 22 2.3 0.5 14 23 CAD 请求报价
PBPL-6-50 6 7.3 5.9 12 50 7 23 38 22 2.3 0.5 14 23 CAD 请求报价
PBPL-6-60 6 7.3 5.9 12 60 7 23 38 22 2.3 0.5 14 25 CAD 请求报价
PBPL-6-70 6 7.3 5.9 12 70 7 23 38 22 2.3 0.5 14 30 CAD 请求报价
PBPL-6-80 6 7.3 5.9 12 80 7 23 38 22 2.3 0.5 14 30 CAD 请求报价
PBPL-8-10 8 9.8 7.9 12 10 8.4 23 38 22 2.8 0.6 28 22 CAD 请求报价
PBPL-8-16 8 9.8 7.9 12 16 8.4 23 38 22 2.8 0.6 28 21 CAD 请求报价
PBPL-8-20 8 9.8 7.9 12 20 8.4 23 38 22 2.8 0.6 28 21 CAD 请求报价
PBPL-8-25 8 9.8 7.9 12 25 8.4 23 38 22 2.8 0.6 28 25 CAD 请求报价
PBPL-8-30 8 9.8 7.9 12 30 8.4 23 38 22 2.8 0.6 28 24 CAD 请求报价
PBPL-8-35 8 9.8 7.9 12 35 8.4 23 38 22 2.8 0.6 28 27 CAD 请求报价
PBPL-8-40 8 9.8 7.9 12 40 8.4 23 38 22 2.8 0.6 28 27 CAD 请求报价
PBPL-8-45 8 9.8 7.9 12 45 8.4 23 38 22 2.8 0.6 28 29 CAD 请求报价
PBPL-8-50 8 9.8 7.9 12 50 8.4 23 38 22 2.8 0.6 28 31 CAD 请求报价
PBPL-8-60 8 9.8 7.9 12 60 8.4 23 38 22 2.8 0.6 28 38 CAD 请求报价
PBPL-8-70 8 9.8 7.9 12 70 8.4 23 38 22 2.8 0.6 28 43 CAD 请求报价
PBPL-8-80 8 9.8 7.9 12 80 8.4 23 38 22 2.8 0.6 28 47 CAD 请求报价
PBPL-8-90 8 9.8 7.9 12 90 8.4 23 38 22 2.8 0.6 28 49 CAD 请求报价
PBPL-8-100 8 9.8 7.9 12 100 8.4 23 38 22 2.8 0.6 28 51 CAD 请求报价
PBPL-10-15 10 11.7 9.9 16 15 9.8 28 42 26.5 3.3 1 38 65 CAD 请求报价
PBPL-10-20 10 11.7 9.9 16 20 9.8 28 42 26.5 3.3 1 38 40 CAD 请求报价
PBPL-10-25 10 11.7 9.9 16 25 9.8 28 42 26.5 3.3 1 38 43 CAD 请求报价
PBPL-10-30 10 11.7 9.9 16 30 9.8 28 42 26.5 3.3 1 38 45 CAD 请求报价
PBPL-10-35 10 11.7 9.9 16 35 9.8 28 42 26.5 3.3 1 38 47 CAD 请求报价
PBPL-10-40 10 11.7 9.9 16 40 9.8 28 42 26.5 3.3 1 38 48 CAD 请求报价
PBPL-10-45 10 11.7 9.9 16 45 9.8 28 42 26.5 3.3 1 38 52 CAD 请求报价
PBPL-10-50 10 11.7 9.9 16 50 9.8 28 42 26.5 3.3 1 38 54 CAD 请求报价
PBPL-10-60 10 11.7 9.9 16 60 9.8 28 42 26.5 3.3 1 38 57 CAD 请求报价
PBPL-10-70 10 11.7 9.9 16 70 9.8 28 42 26.5 3.3 1 38 40 CAD 请求报价
PBPL-10-80 10 11.7 9.9 16 80 9.8 28 42 26.5 3.3 1 38 71 CAD 请求报价
PBPL-10-90 10 11.7 9.9 16 90 9.8 28 42 26.5 3.3 1 38 75 CAD 请求报价
PBPL-10-100 10 11.7 9.9 16 100 9.8 28 42 26.5 3.3 1 38 75 CAD 请求报价
PBPL-10-110 10 11.7 9.9 16 110 9.8 28 42 26.5 3.3 1 38 85 CAD 请求报价
PBPL-10-120 10 11.7 9.9 16 120 9.8 28 42 26.5 3.3 1 38 89 CAD 请求报价
PBPL-12-20 12 13.7 11.9 16 20 11.3 28 42 27 3.8 1 61 50 CAD 请求报价
PBPL-12-25 12 13.7 11.9 16 25 11.3 28 42 27 3.8 1 61 52 CAD 请求报价
PBPL-12-30 12 13.7 11.9 16 30 11.3 28 42 27 3.8 1 61 54 CAD 请求报价
PBPL-12-35 12 13.7 11.9 16 35 11.3 28 42 27 3.8 1 61 60 CAD 请求报价
PBPL-12-40 12 13.7 11.9 16 40 11.3 28 42 27 3.8 1 61 63 CAD 请求报价
PBPL-12-45 12 13.7 11.9 16 45 11.3 28 42 27 3.8 1 61 67 CAD 请求报价
PBPL-12-50 12 13.7 11.9 16 50 11.3 28 42 27 3.8 1 61 69 CAD 请求报价
PBPL-12-60 12 13.7 11.9 16 60 11.3 28 42 27 3.8 1 61 60 CAD 请求报价
PBPL-12-70 12 13.7 11.9 16 70 11.3 28 42 27 3.8 1 61 85 CAD 请求报价
PBPL-12-80 12 13.7 11.9 16 80 11.3 28 42 27 3.8 1 61 90 CAD 请求报价
PBPL-12-90 12 13.7 11.9 16 90 11.3 28 42 27 3.8 1 61 102 CAD 请求报价
PBPL-12-100 12 13.7 11.9 16 100 11.3 28 42 27 3.8 1 61 109 CAD 请求报价
PBPL-12-110 12 13.7 11.9 16 110 11.3 28 42 27 3.8 1 61 116 CAD 请求报价
PBPL-12-120 12 13.7 11.9 16 120 11.3 28 42 27 3.8 1 61 123 CAD 请求报价
PBPL-16-30 16 18.7 15.9 20 30 14.2 32 46.5 33 4.8 1.2 113 100 CAD 请求报价
PBPL-16-35 16 18.7 15.9 20 35 14.2 32 46.5 33 4.8 1.2 113 109 CAD 请求报价
PBPL-16-40 16 18.7 15.9 20 40 14.2 32 46.5 33 4.8 1.2 113 115 CAD 请求报价
PBPL-16-45 16 18.7 15.9 20 45 14.2 32 46.5 33 4.8 1.2 113 121 CAD 请求报价
PBPL-16-50 16 18.7 15.9 20 50 14.2 32 46.5 33 4.8 1.2 113 126 CAD 请求报价
PBPL-16-60 16 18.7 15.9 20 60 14.2 32 46.5 33 4.8 1.2 113 142 CAD 请求报价
PBPL-16-70 16 18.7 15.9 20 70 14.2 32 46.5 33 4.8 1.2 113 156 CAD 请求报价
PBPL-16-80 16 18.7 15.9 20 80 14.2 32 46.5 33 4.8 1.2 113 167 CAD 请求报价
PBPL-16-90 16 18.7 15.9 20 90 14.2 32 46.5 33 4.8 1.2 113 185 CAD 请求报价
PBPL-16-100 16 18.7 15.9 20 100 14.2 32 46.5 33 4.8 1.2 113 200 CAD 请求报价
PBPL-16-110 16 18.7 15.9 20 110 14.2 32 46.5 33 4.8 1.2 113 210 CAD 请求报价
PBPL-16-120 16 18.7 15.9 20 120 14.2 32 46.5 33 4.8 1.2 113 225 CAD 请求报价
PBPL-16-130 16 18.7 15.9 20 130 14.2 32 46.5 33 4.8 1.2 113 240 CAD 请求报价
PBPL-16-140 16 18.7 15.9 20 140 14.2 32 46.5 33 4.8 1.2 113 255 CAD 请求报价
PBPL-16-150 16 18.7 15.9 20 150 14.2 32 46.5 33 4.8 1.2 113 270 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PBPL锁销 - 环型


材质、表面处理

PBPL
主体 SUM22L
三价铬酸盐处理
操作按钮 尼龙6（红）
销 SUM22L
三价铬酸盐处理
环 相当于SUS301
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 带环锁销。
  • 可快速进行工件的定位、固定。
  • 安装后只需放倒环即可确保上部空间。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。

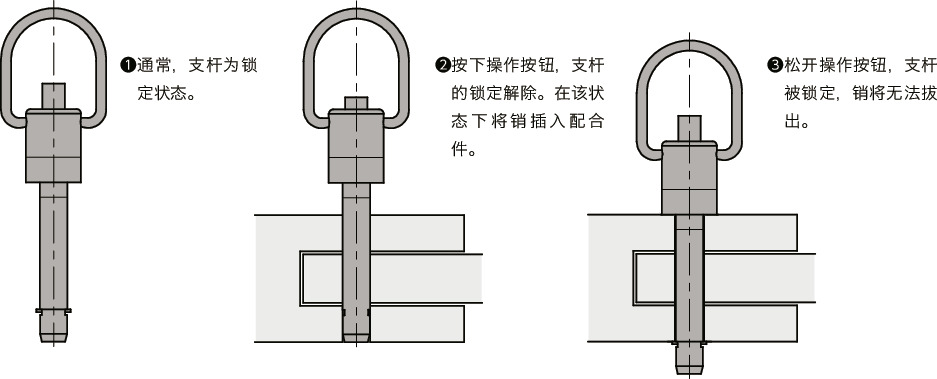

操作

PBPL锁销 - 环型


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PBPL-6 PBC-＊-14
PBC-＊-18
PBC-＊-24
PBC-＊-30		 PBCS-＊-14
PBCS-＊-18
PBCS-＊-24
PBCS-＊-30		 PRC-＊-14
PRC-＊-18
PRC-＊-24
PRC-＊-30		 PSRC-＊-14
PSRC-＊-18
PSRC-＊-24
PBPL-8
PBPL-10
PBPL-12
PBPL-16

请将锁销用链条安装到环上。
锁销用链条的详情请参照各产品页。


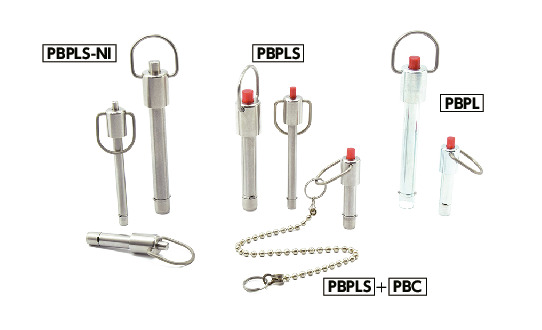

锁销PBPL系列的变体

・PBPL―――钢销、塑料按钮
・PBPLS―――不锈钢销、塑料按钮
・PBPLS-NI――不锈钢销、不锈钢按钮
