锁销 - 环型

Lock Pins with Stainless Steel Pawl - Ring type

PBPLS

安全注意事项

符号RoHS指令

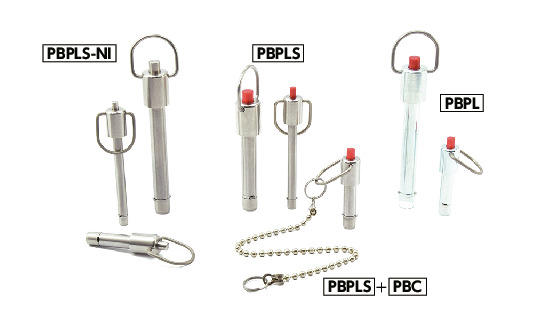

PBPLS锁销 - 环型

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。


形状図

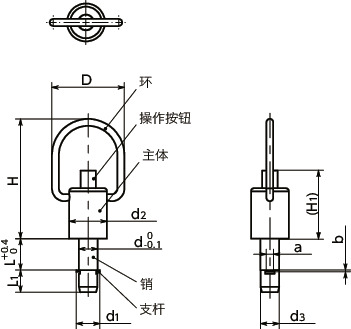

PBPLS锁销 - 环型寸法図

尺寸・CAD

选择

d
所有
6
8
10
12
16
L
所有
10
12
16
20
25
30
35
40
45
50
60
70
80
90
100
15
110
120
130
140
150

单位 : mm

型号 d d1 d3 d2 L L1 D H H1 a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PBPLS-6-10 6 7.3 5.9 12 10 7 23 38 22 2.3 0.5 17 16 CAD 请求报价
PBPLS-6-12 6 7.3 5.9 12 12 7 23 38 22 2.3 0.5 17 18 CAD 请求报价
PBPLS-6-16 6 7.3 5.9 12 16 7 23 38 22 2.3 0.5 17 19 CAD 请求报价
PBPLS-6-20 6 7.3 5.9 12 20 7 23 38 22 2.3 0.5 17 20 CAD 请求报价
PBPLS-6-25 6 7.3 5.9 12 25 7 23 38 22 2.3 0.5 17 20 CAD 请求报价
PBPLS-6-30 6 7.3 5.9 12 30 7 23 38 22 2.3 0.5 17 22 CAD 请求报价
PBPLS-6-35 6 7.3 5.9 12 35 7 23 38 22 2.3 0.5 17 22 CAD 请求报价
PBPLS-6-40 6 7.3 5.9 12 40 7 23 38 22 2.3 0.5 17 23 CAD 请求报价
PBPLS-6-45 6 7.3 5.9 12 45 7 23 38 22 2.3 0.5 17 23 CAD 请求报价
PBPLS-6-50 6 7.3 5.9 12 50 7 23 38 22 2.3 0.5 17 23 CAD 请求报价
PBPLS-6-60 6 7.3 5.9 12 60 7 23 38 22 2.3 0.5 17 27 CAD 请求报价
PBPLS-6-70 6 7.3 5.9 12 70 7 23 38 22 2.3 0.5 17 31 CAD 请求报价
PBPLS-6-80 6 7.3 5.9 12 80 7 23 38 22 2.3 0.5 17 33 CAD 请求报价
PBPLS-8-10 8 9.8 7.9 12 10 8.4 23 38 22 2.8 0.6 35 20 CAD 请求报价
PBPLS-8-16 8 9.8 7.9 12 16 8.4 23 38 22 2.8 0.6 35 21 CAD 请求报价
PBPLS-8-20 8 9.8 7.9 12 20 8.4 23 38 22 2.8 0.6 35 21 CAD 请求报价
PBPLS-8-25 8 9.8 7.9 12 25 8.4 23 38 22 2.8 0.6 35 25 CAD 请求报价
PBPLS-8-30 8 9.8 7.9 12 30 8.4 23 38 22 2.8 0.6 35 24 CAD 请求报价
PBPLS-8-35 8 9.8 7.9 12 35 8.4 23 38 22 2.8 0.6 35 27 CAD 请求报价
PBPLS-8-40 8 9.8 7.9 12 40 8.4 23 38 22 2.8 0.6 35 27 CAD 请求报价
PBPLS-8-45 8 9.8 7.9 12 45 8.4 23 38 22 2.8 0.6 35 29 CAD 请求报价
PBPLS-8-50 8 9.8 7.9 12 50 8.4 23 38 22 2.8 0.6 35 31 CAD 请求报价
PBPLS-8-60 8 9.8 7.9 12 60 8.4 23 38 22 2.8 0.6 35 40 CAD 请求报价
PBPLS-8-70 8 9.8 7.9 12 70 8.4 23 38 22 2.8 0.6 35 41 CAD 请求报价
PBPLS-8-80 8 9.8 7.9 12 80 8.4 23 38 22 2.8 0.6 35 45 CAD 请求报价
PBPLS-8-90 8 9.8 7.9 12 90 8.4 23 38 22 2.8 0.6 35 49 CAD 请求报价
PBPLS-8-100 8 9.8 7.9 12 100 8.4 23 38 22 2.8 0.6 35 50 CAD 请求报价
PBPLS-10-15 10 11.7 9.9 16 15 9.8 28 42 26.5 3.3 1 47 38 CAD 请求报价
PBPLS-10-20 10 11.7 9.9 16 20 9.8 28 42 26.5 3.3 1 47 40 CAD 请求报价
PBPLS-10-25 10 11.7 9.9 16 25 9.8 28 42 26.5 3.3 1 47 43 CAD 请求报价
PBPLS-10-30 10 11.7 9.9 16 30 9.8 28 42 26.5 3.3 1 47 45 CAD 请求报价
PBPLS-10-35 10 11.7 9.9 16 35 9.8 28 42 26.5 3.3 1 47 47 CAD 请求报价
PBPLS-10-40 10 11.7 9.9 16 40 9.8 28 42 26.5 3.3 1 47 48 CAD 请求报价
PBPLS-10-45 10 11.7 9.9 16 45 9.8 28 42 26.5 3.3 1 47 52 CAD 请求报价
PBPLS-10-50 10 11.7 9.9 16 50 9.8 28 42 26.5 3.3 1 47 54 CAD 请求报价
PBPLS-10-60 10 11.7 9.9 16 60 9.8 28 42 26.5 3.3 1 47 57 CAD 请求报价
PBPLS-10-70 10 11.7 9.9 16 70 9.8 28 42 26.5 3.3 1 47 62 CAD 请求报价
PBPLS-10-80 10 11.7 9.9 16 80 9.8 28 42 26.5 3.3 1 47 67 CAD 请求报价
PBPLS-10-90 10 11.7 9.9 16 90 9.8 28 42 26.5 3.3 1 47 74 CAD 请求报价
PBPLS-10-100 10 11.7 9.9 16 100 9.8 28 42 26.5 3.3 1 47 77 CAD 请求报价
PBPLS-10-110 10 11.7 9.9 16 110 9.8 28 42 26.5 3.3 1 47 81 CAD 请求报价
PBPLS-10-120 10 11.7 9.9 16 120 9.8 28 42 26.5 3.3 1 47 87 CAD 请求报价
PBPLS-12-20 12 13.7 11.9 16 20 11.3 28 42 27 3.8 1 75 48 CAD 请求报价
PBPLS-12-25 12 13.7 11.9 16 25 11.3 28 42 27 3.8 1 75 52 CAD 请求报价
PBPLS-12-30 12 13.7 11.9 16 30 11.3 28 42 27 3.8 1 75 54 CAD 请求报价
PBPLS-12-35 12 13.7 11.9 16 35 11.3 28 42 27 3.8 1 75 60 CAD 请求报价
PBPLS-12-40 12 13.7 11.9 16 40 11.3 28 42 27 3.8 1 75 63 CAD 请求报价
PBPLS-12-45 12 13.7 11.9 16 45 11.3 28 42 27 3.8 1 75 67 CAD 请求报价
PBPLS-12-50 12 13.7 11.9 16 50 11.3 28 42 27 3.8 1 75 69 CAD 请求报价
PBPLS-12-60 12 13.7 11.9 16 60 11.3 28 42 27 3.8 1 75 60 CAD 请求报价
PBPLS-12-70 12 13.7 11.9 16 70 11.3 28 42 27 3.8 1 75 85 CAD 请求报价
PBPLS-12-80 12 13.7 11.9 16 80 11.3 28 42 27 3.8 1 75 90 CAD 请求报价
PBPLS-12-90 12 13.7 11.9 16 90 11.3 28 42 27 3.8 1 75 101 CAD 请求报价
PBPLS-12-100 12 13.7 11.9 16 100 11.3 28 42 27 3.8 1 75 107 CAD 请求报价
PBPLS-12-110 12 13.7 11.9 16 110 11.3 28 42 27 3.8 1 75 113 CAD 请求报价
PBPLS-12-120 12 13.7 11.9 16 120 11.3 28 42 27 3.8 1 75 122 CAD 请求报价
PBPLS-16-30 16 18.7 15.9 20 30 14.2 32 46.5 33 4.8 1.2 138 100 CAD 请求报价
PBPLS-16-35 16 18.7 15.9 20 35 14.2 32 46.5 33 4.8 1.2 138 109 CAD 请求报价
PBPLS-16-40 16 18.7 15.9 20 40 14.2 32 46.5 33 4.8 1.2 138 115 CAD 请求报价
PBPLS-16-45 16 18.7 15.9 20 45 14.2 32 46.5 33 4.8 1.2 138 121 CAD 请求报价
PBPLS-16-50 16 18.7 15.9 20 50 14.2 32 46.5 33 4.8 1.2 138 126 CAD 请求报价
PBPLS-16-60 16 18.7 15.9 20 60 14.2 32 46.5 33 4.8 1.2 138 142 CAD 请求报价
PBPLS-16-70 16 18.7 15.9 20 70 14.2 32 46.5 33 4.8 1.2 138 156 CAD 请求报价
PBPLS-16-80 16 18.7 15.9 20 80 14.2 32 46.5 33 4.8 1.2 138 167 CAD 请求报价
PBPLS-16-90 16 18.7 15.9 20 90 14.2 32 46.5 33 4.8 1.2 138 182 CAD 请求报价
PBPLS-16-100 16 18.7 15.9 20 100 14.2 32 46.5 33 4.8 1.2 138 196 CAD 请求报价
PBPLS-16-110 16 18.7 15.9 20 110 14.2 32 46.5 33 4.8 1.2 138 209 CAD 请求报价
PBPLS-16-120 16 18.7 15.9 20 120 14.2 32 46.5 33 4.8 1.2 138 222 CAD 请求报价
PBPLS-16-130 16 18.7 15.9 20 130 14.2 32 46.5 33 4.8 1.2 138 234 CAD 请求报价
PBPLS-16-140 16 18.7 15.9 20 140 14.2 32 46.5 33 4.8 1.2 138 248 CAD 请求报价
PBPLS-16-150 16 18.7 15.9 20 150 14.2 32 46.5 33 4.8 1.2 138 262 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PBPLS锁销 - 环型


材质、表面处理

PBPLS
主体 相当于SUS303
操作按钮 尼龙6（红）
销 相当于SUS303
环 相当于SUS301
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 带环锁销。
  • 可快速进行工件的定位、固定。
  • 安装后只需放倒环即可确保上部空间。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
  • 主体、销采用不锈钢制，耐腐蚀性优良。

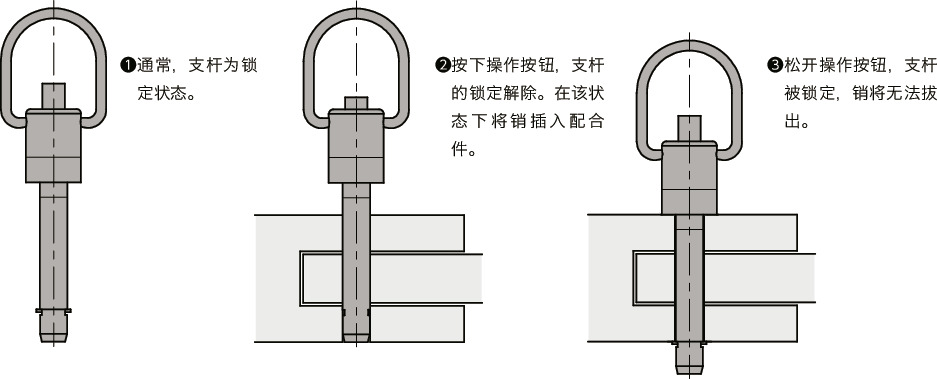

操作

PBPLS锁销 - 环型


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PBPLS-6 PBC-＊-14
PBC-＊-18
PBC-＊-24
PBC-＊-30		 PBCS-＊-14
PBCS-＊-18
PBCS-＊-24
PBCS-＊-30		 PRC-＊-14
PRC-＊-18
PRC-＊-24
PRC-＊-30		 PSRC-＊-14
PSRC-＊-18
PSRC-＊-24
PBPLS-8
PBPLS-10
PBPLS-12
PBPLS-16

请将锁销用链条安装到环上。
锁销用链条的详情请参照各产品页。
