Lock Pins with Stainless Steel Pawl - Ring type

PBPLS-NI

安全注意事项

符号RoHS指令

PBPLS-NI锁销 - 环型

一看就会的产品使用要领解说

短片示例为PCPL（PCPL）。本产品也可进行同样的操作。


形状図

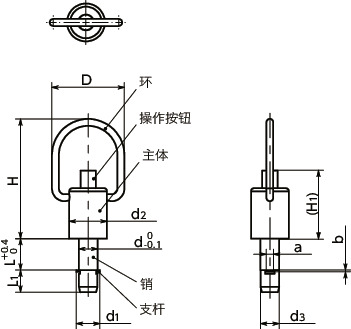

PBPLS-NI锁销 - 环型寸法図

尺寸・CAD

选择

d
所有
6
8
10
12
16
L
所有
16
20
25
30
35
40
45
50
60
70
80
90
100
15
110
120
130
140
150

单位 : mm

型号 d d1 d3 d2 L L1 D H H1 a b 双面剪切载荷＊1 （kN） 质量
（g）		 CAD下载 请求报价
PBPLS-6-16-NI 6 7.3 5.9 12 16 7 23 38 22 2.3 0.5 17 20 CAD 请求报价
PBPLS-6-20-NI 6 7.3 5.9 12 20 7 23 38 22 2.3 0.5 17 21 CAD 请求报价
PBPLS-6-25-NI 6 7.3 5.9 12 25 7 23 38 22 2.3 0.5 17 22 CAD 请求报价
PBPLS-6-30-NI 6 7.3 5.9 12 30 7 23 38 22 2.3 0.5 17 23 CAD 请求报价
PBPLS-6-35-NI 6 7.3 5.9 12 35 7 23 38 22 2.3 0.5 17 24 CAD 请求报价
PBPLS-6-40-NI 6 7.3 5.9 12 40 7 23 38 22 2.3 0.5 17 25 CAD 请求报价
PBPLS-6-45-NI 6 7.3 5.9 12 45 7 23 38 22 2.3 0.5 17 26 CAD 请求报价
PBPLS-6-50-NI 6 7.3 5.9 12 50 7 23 38 22 2.3 0.5 17 27 CAD 请求报价
PBPLS-6-60-NI 6 7.3 5.9 12 60 7 23 38 22 2.3 0.5 17 30 CAD 请求报价
PBPLS-6-70-NI 6 7.3 5.9 12 70 7 23 38 22 2.3 0.5 17 34 CAD 请求报价
PBPLS-6-80-NI 6 7.3 5.9 12 80 7 23 38 22 2.3 0.5 17 36 CAD 请求报价
PBPLS-8-16-NI 8 9.8 7.9 12 16 8.4 23 38 22 2.8 0.6 35 23 CAD 请求报价
PBPLS-8-20-NI 8 9.8 7.9 12 20 8.4 23 38 22 2.8 0.6 35 25 CAD 请求报价
PBPLS-8-25-NI 8 9.8 7.9 12 25 8.4 23 38 22 2.8 0.6 35 27 CAD 请求报价
PBPLS-8-30-NI 8 9.8 7.9 12 30 8.4 23 38 22 2.8 0.6 35 29 CAD 请求报价
PBPLS-8-35-NI 8 9.8 7.9 12 35 8.4 23 38 22 2.8 0.6 35 30 CAD 请求报价
PBPLS-8-40-NI 8 9.8 7.9 12 40 8.4 23 38 22 2.8 0.6 35 32 CAD 请求报价
PBPLS-8-45-NI 8 9.8 7.9 12 45 8.4 23 38 22 2.8 0.6 35 34 CAD 请求报价
PBPLS-8-50-NI 8 9.8 7.9 12 50 8.4 23 38 22 2.8 0.6 35 36 CAD 请求报价
PBPLS-8-60-NI 8 9.8 7.9 12 60 8.4 23 38 22 2.8 0.6 35 42 CAD 请求报价
PBPLS-8-70-NI 8 9.8 7.9 12 70 8.4 23 38 22 2.8 0.6 35 45 CAD 请求报价
PBPLS-8-80-NI 8 9.8 7.9 12 80 8.4 23 38 22 2.8 0.6 35 49 CAD 请求报价
PBPLS-8-90-NI 8 9.8 7.9 12 90 8.4 23 38 22 2.8 0.6 35 54 CAD 请求报价
PBPLS-8-100-NI 8 9.8 7.9 12 100 8.4 23 38 22 2.8 0.6 35 55 CAD 请求报价
PBPLS-10-15-NI 10 11.7 9.9 16 15 9.8 28 42 26.5 3.3 1 47 48 CAD 请求报价
PBPLS-10-20-NI 10 11.7 9.9 16 20 9.8 28 42 26.5 3.3 1 47 49 CAD 请求报价
PBPLS-10-25-NI 10 11.7 9.9 16 25 9.8 28 42 26.5 3.3 1 47 52 CAD 请求报价
PBPLS-10-30-NI 10 11.7 9.9 16 30 9.8 28 42 26.5 3.3 1 47 55 CAD 请求报价
PBPLS-10-35-NI 10 11.7 9.9 16 35 9.8 28 42 26.5 3.3 1 47 58 CAD 请求报价
PBPLS-10-40-NI 10 11.7 9.9 16 40 9.8 28 42 26.5 3.3 1 47 60 CAD 请求报价
PBPLS-10-45-NI 10 11.7 9.9 16 45 9.8 28 42 26.5 3.3 1 47 63 CAD 请求报价
PBPLS-10-50-NI 10 11.7 9.9 16 50 9.8 28 42 26.5 3.3 1 47 66 CAD 请求报价
PBPLS-10-60-NI 10 11.7 9.9 16 60 9.8 28 42 26.5 3.3 1 47 74 CAD 请求报价
PBPLS-10-70-NI 10 11.7 9.9 16 70 9.8 28 42 26.5 3.3 1 47 77 CAD 请求报价
PBPLS-10-80-NI 10 11.7 9.9 16 80 9.8 28 42 26.5 3.3 1 47 83 CAD 请求报价
PBPLS-10-90-NI 10 11.7 9.9 16 90 9.8 28 42 26.5 3.3 1 47 90 CAD 请求报价
PBPLS-10-100-NI 10 11.7 9.9 16 100 9.8 28 42 26.5 3.3 1 47 95 CAD 请求报价
PBPLS-10-110-NI 10 11.7 9.9 16 110 9.8 28 42 26.5 3.3 1 47 101 CAD 请求报价
PBPLS-10-120-NI 10 11.7 9.9 16 120 9.8 28 42 26.5 3.3 1 47 108 CAD 请求报价
PBPLS-12-20-NI 12 13.7 11.9 16 20 11.3 28 42 27 3.8 1 75 58 CAD 请求报价
PBPLS-12-25-NI 12 13.7 11.9 16 25 11.3 28 42 27 3.8 1 75 61 CAD 请求报价
PBPLS-12-30-NI 12 13.7 11.9 16 30 11.3 28 42 27 3.8 1 75 63 CAD 请求报价
PBPLS-12-35-NI 12 13.7 11.9 16 35 11.3 28 42 27 3.8 1 75 69 CAD 请求报价
PBPLS-12-40-NI 12 13.7 11.9 16 40 11.3 28 42 27 3.8 1 75 73 CAD 请求报价
PBPLS-12-45-NI 12 13.7 11.9 16 45 11.3 28 42 27 3.8 1 75 78 CAD 请求报价
PBPLS-12-50-NI 12 13.7 11.9 16 50 11.3 28 42 27 3.8 1 75 82 CAD 请求报价
PBPLS-12-60-NI 12 13.7 11.9 16 60 11.3 28 42 27 3.8 1 75 91 CAD 请求报价
PBPLS-12-70-NI 12 13.7 11.9 16 70 11.3 28 42 27 3.8 1 75 99 CAD 请求报价
PBPLS-12-80-NI 12 13.7 11.9 16 80 11.3 28 42 27 3.8 1 75 107 CAD 请求报价
PBPLS-12-90-NI 12 13.7 11.9 16 90 11.3 28 42 27 3.8 1 75 116 CAD 请求报价
PBPLS-12-100-NI 12 13.7 11.9 16 100 11.3 28 42 27 3.8 1 75 125 CAD 请求报价
PBPLS-12-110-NI 12 13.7 11.9 16 110 11.3 28 42 27 3.8 1 75 134 CAD 请求报价
PBPLS-12-120-NI 12 13.7 11.9 16 120 11.3 28 42 27 3.8 1 75 142 CAD 请求报价
PBPLS-16-30-NI 16 18.7 15.9 20 30 14.2 32 46.5 33 4.8 1.2 138 119 CAD 请求报价
PBPLS-16-35-NI 16 18.7 15.9 20 35 14.2 32 46.5 33 4.8 1.2 138 128 CAD 请求报价
PBPLS-16-40-NI 16 18.7 15.9 20 40 14.2 32 46.5 33 4.8 1.2 138 135 CAD 请求报价
PBPLS-16-45-NI 16 18.7 15.9 20 45 14.2 32 46.5 33 4.8 1.2 138 142 CAD 请求报价
PBPLS-16-50-NI 16 18.7 15.9 20 50 14.2 32 46.5 33 4.8 1.2 138 150 CAD 请求报价
PBPLS-16-60-NI 16 18.7 15.9 20 60 14.2 32 46.5 33 4.8 1.2 138 165 CAD 请求报价
PBPLS-16-70-NI 16 18.7 15.9 20 70 14.2 32 46.5 33 4.8 1.2 138 183 CAD 请求报价
PBPLS-16-80-NI 16 18.7 15.9 20 80 14.2 32 46.5 33 4.8 1.2 138 195 CAD 请求报价
PBPLS-16-90-NI 16 18.7 15.9 20 90 14.2 32 46.5 33 4.8 1.2 138 212 CAD 请求报价
PBPLS-16-100-NI 16 18.7 15.9 20 100 14.2 32 46.5 33 4.8 1.2 138 227 CAD 请求报价
PBPLS-16-110-NI 16 18.7 15.9 20 110 14.2 32 46.5 33 4.8 1.2 138 243 CAD 请求报价
PBPLS-16-120-NI 16 18.7 15.9 20 120 14.2 32 46.5 33 4.8 1.2 138 259 CAD 请求报价
PBPLS-16-130-NI 16 18.7 15.9 20 130 14.2 32 46.5 33 4.8 1.2 138 273 CAD 请求报价
PBPLS-16-140-NI 16 18.7 15.9 20 140 14.2 32 46.5 33 4.8 1.2 138 289 CAD 请求报价
PBPLS-16-150-NI 16 18.7 15.9 20 150 14.2 32 46.5 33 4.8 1.2 138 305 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。请考虑安全因素进行选择。

双面剪切载荷为截断面有两面时的载荷。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

PBPLS-NI锁销 - 环型


材质、表面处理

PBPLS-NI
主体 相当于SUS303
操作按钮 相当于SUS303
销 相当于SUS303
环 相当于SUS301
支杆 相当于SUS304
内置弹簧 相当于SUS301

特点

  • 带环锁销。
  • 可快速进行工件的定位、固定。
  • 安装后只需放倒环即可确保上部空间。
  • 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
  • 全不锈钢制。耐腐蚀性、耐热性优良。

操作

PBPLS-NI锁销 - 环型


适用的锁销用链条

锁销型号 适用锁销用链条型号
PBC PBC PBCS PBCS PRC PRC PSRC PSRC
PBPLS-6-NI PBC-＊-14
PBC-＊-18
PBC-＊-24
PBC-＊-30		 PBCS-＊-14
PBCS-＊-18
PBCS-＊-24
PBCS-＊-30		 PRC-＊-14
PRC-＊-18
PRC-＊-24
PRC-＊-30		 PSRC-＊-14
PSRC-＊-18
PSRC-＊-24
PBPLS-8-NI
PBPLS-10-NI
PBPLS-12-NI
PBPLS-16-NI

请将锁销用链条安装到环上。
锁销用链条的详情请参照各产品页。

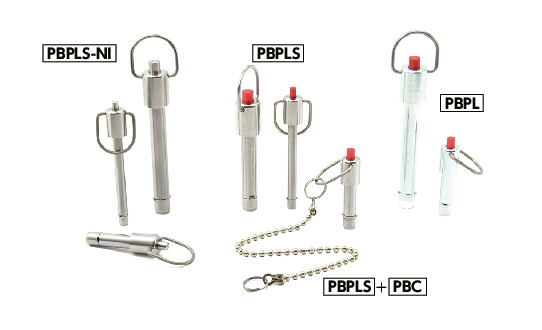

锁销PBPL系列的变体

・PBPL―――钢销、塑料按钮
