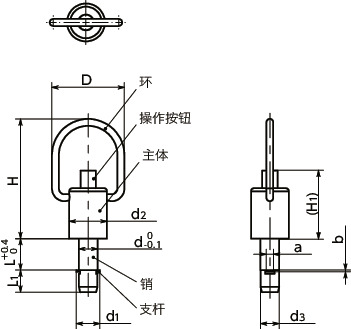

形状図
尺寸・CAD
单位 : mm
| 型号 | d | d1 | d3 | d2 | L | L1 | D | H | H1 | a | b | 双面剪切载荷＊1 （kN） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBPLS-16-30-NI | 16 | 18.7 | 15.9 | 20 | 30 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 119 | CAD | 请求报价 |
| PBPLS-16-35-NI | 16 | 18.7 | 15.9 | 20 | 35 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 128 | CAD | 请求报价 |
| PBPLS-16-40-NI | 16 | 18.7 | 15.9 | 20 | 40 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 135 | CAD | 请求报价 |
| PBPLS-16-45-NI | 16 | 18.7 | 15.9 | 20 | 45 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 142 | CAD | 请求报价 |
| PBPLS-16-50-NI | 16 | 18.7 | 15.9 | 20 | 50 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 150 | CAD | 请求报价 |
| PBPLS-16-60-NI | 16 | 18.7 | 15.9 | 20 | 60 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 165 | CAD | 请求报价 |
| PBPLS-16-70-NI | 16 | 18.7 | 15.9 | 20 | 70 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 183 | CAD | 请求报价 |
| PBPLS-16-80-NI | 16 | 18.7 | 15.9 | 20 | 80 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 195 | CAD | 请求报价 |
| PBPLS-16-90-NI | 16 | 18.7 | 15.9 | 20 | 90 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 212 | CAD | 请求报价 |
| PBPLS-16-100-NI | 16 | 18.7 | 15.9 | 20 | 100 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 227 | CAD | 请求报价 |
| PBPLS-16-110-NI | 16 | 18.7 | 15.9 | 20 | 110 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 243 | CAD | 请求报价 |
| PBPLS-16-120-NI | 16 | 18.7 | 15.9 | 20 | 120 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 259 | CAD | 请求报价 |
| PBPLS-16-130-NI | 16 | 18.7 | 15.9 | 20 | 130 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 273 | CAD | 请求报价 |
| PBPLS-16-140-NI | 16 | 18.7 | 15.9 | 20 | 140 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 289 | CAD | 请求报价 |
| PBPLS-16-150-NI | 16 | 18.7 | 15.9 | 20 | 150 | 14.2 | 32 | 46.5 | 33 | 4.8 | 1.2 | 138 | 305 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。请考虑安全因素进行选择。
双面剪切载荷为截断面有两面时的载荷。
材质、表面处理
| PBPLS-NI | |
|---|---|
| 主体 | 相当于SUS303 |
| 操作按钮 | 相当于SUS303 |
| 销 | 相当于SUS303 |
| 环 | 相当于SUS301 |
| 支杆 | 相当于SUS304 |
| 内置弹簧 | 相当于SUS301 |
特点
- 带环锁销。
- 可快速进行工件的定位、固定。
- 安装后只需放倒环即可确保上部空间。
- 为了防止从配合孔中脱落，请使用支杆（不锈钢板）。
- 全不锈钢制。耐腐蚀性、耐热性优良。

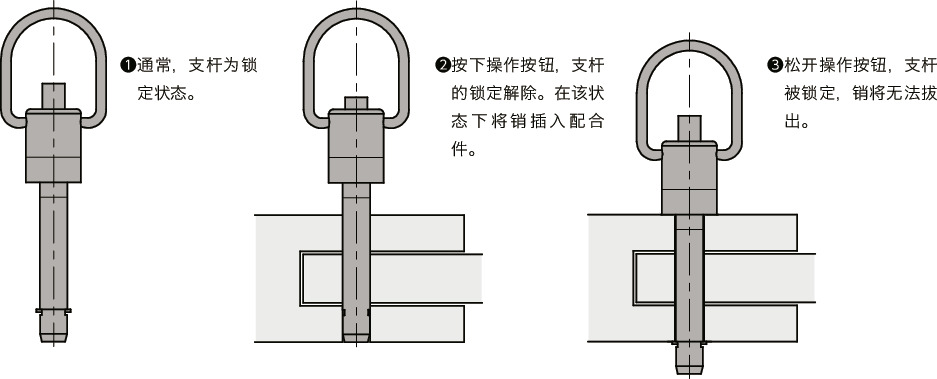

操作
适用的锁销用链条
| 锁销型号 | 适用锁销用链条型号 | |||
|---|---|---|---|---|
| PBC PBC | PBCS PBCS | PRC PRC | PSRC PSRC | |
| PBPLS-6-NI | PBC-＊-14 PBC-＊-18 PBC-＊-24 PBC-＊-30 |
PBCS-＊-14 PBCS-＊-18 PBCS-＊-24 PBCS-＊-30 |
PRC-＊-14 PRC-＊-18 PRC-＊-24 PRC-＊-30 |
PSRC-＊-14 PSRC-＊-18 PSRC-＊-24 |
| PBPLS-8-NI | ||||
| PBPLS-10-NI | ||||
| PBPLS-12-NI | ||||
| PBPLS-16-NI | ||||
请将锁销用链条安装到环上。
锁销用链条的详情请参照各产品页。

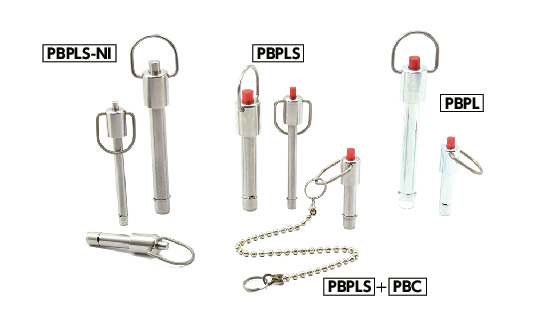

锁销PBPL系列的变体
・PBPL―――钢销、塑料按钮・PBPLS―――不锈钢销、塑料按钮
・PBPLS-NI――不锈钢销、不锈钢按钮
